mos管的功耗如何计算

发布时间:2025-12-08编辑:国产MOS管厂家浏览:0

在电子工程领域,MOS管作为核心开关元件,其功耗计算直接关系到整个电路的效率和可靠性。许多工程师都曾面临因mos管功耗估算不准导致的发热严重、系统效率低下甚至器件损坏的问题。要准确掌握mos管的功耗情况,需要全面了解其在不同工作状态下的能量损耗机制。

理解MOS管功耗的三大组成部分

MOS管的功耗主要来自三个方面:静态功耗、动态功耗和热效应功耗。静态功耗,顾名思义,就是MOS管在静止不动(即稳定处于导通或关断状态)时消耗的能量。这种功耗主要由漏电流引起——就像关不紧的水龙头会有水滴漏一样,即使MOS管处于关断状态,也会有极微小的电流从漏极流向源极。虽然单个MOS管的静态功耗很小,但在大规模集成电路中,成千上万个MOS管的静态功耗叠加起来就相当可观了。

动态功耗则是MOS管在开关过程中产生的能量损耗,可以类比为汽车启动和刹车时的能量消耗。当MOS管在导通和关断状态之间切换时,电流和电压的变化会不可避免地产生损耗。这一部分损耗通常比静态功耗大得多,尤其是在高频开关应用中。

热效应功耗与前两者不同,它不是直接的电能损耗,而是电能转化为热能后的二次效应。MOS管工作时会发热,而温度升高又会导致器件性能变化,进而影响功耗。这种相互作用使得热管理成为控制MOS管功耗的重要环节。

精确计算各类功耗的方法

导通损耗是MOS管在完全开启状态下的功率损耗,计算公式为Pcond=ID(on)*ID(on)*RDS(on)*D。其中ID(on)是导通时流过MOS管的电流,RDS(on)是导通电阻,D是占空比。这个公式的理解可以借助一个简单的比喻:电流如同水流,导通电阻如同水管的粗细,电阻越大,水流通过时的阻碍就越强,能量损耗就越大。

开关损耗包括开通损耗和关闭损耗两部分。开通损耗Eon = ID(on)VDDton1/2fs,其中ton是MOS管的上升时间,fs是开关频率。关闭损耗Eoff = ID(on)VDDtoff1/2fs,toff是下降时间。开关过程就像转动一扇沉重的门,转动越快(频率越高),门越重(电流电压越大),消耗的力气就越多。

综合以上公式,MOS管的整体功耗可以表示为P = (VDD - VDS) x ID x (1 - VDS / VDD)。这个公式综合考虑了电源电压VDD、漏源电压VDS和漏极电流ID之间的关系,为工程师提供了一个全面评估MOS管功耗的工具。

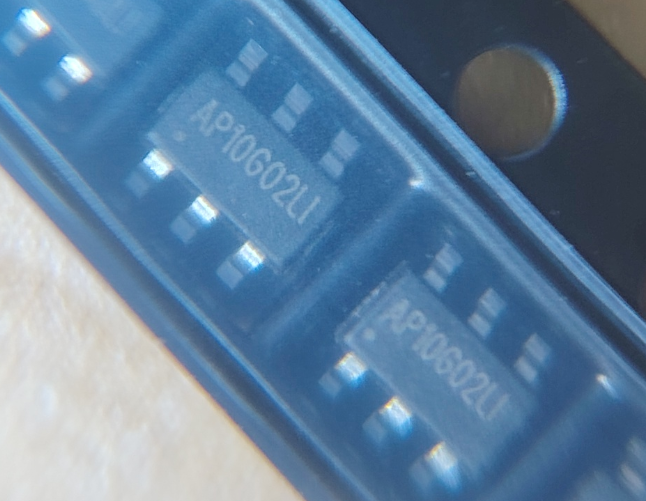

mos管的功耗如何计算(AP10G02LI无线充mos)

驱动损耗与热管理的考虑

除了导通损耗和开关损耗外,驱动损耗也是不可忽视的因素。驱动损耗指驱动电路在开关MOS管过程中产生的损耗,它与栅极电容充电和放电所需的能量有关。简单来说,就像推动摇椅需要一定力气一样,驱动MOS管栅极也需要消耗能量。

热效应管理对功耗计算有重要影响。实际工作中,MOS管的导通电阻会随温度升高而增加,形成正反馈循环:温度升高导致电阻增大,电阻增大又引起更多发热。因此,良好的散热设计不仅是防止过热的手段,也是控制功耗的策略。

降低MOS管功耗的实用策略

基于对MOS管功耗构成的理解,可以采取多种措施优化系统效率。选择低RDS(on)的MOS管是降低导通损耗的直接方法,就像选择更粗的水管来减少水流阻力一样。但需注意,低RDS(on)往往伴随着更大的栅极电容,可能会增加开关损耗,因此需要权衡。

优化驱动电路可以减少开关损耗。通过合理设计驱动电压和电流,可以缩短开关时间,从而降低开关过程中的能量损失。同时,根据应用需求选择合适的开关频率也至关重要——过高的频率会导致开关损耗显著增加,而过低的频率又可能影响系统响应速度。

对于静态功耗敏感的应用(如电池供电设备),可以选择漏电流特别小的MOS管,并合理控制门电压。此外,多MOS管并联使用可以分担电流,降低单个管子的导通电阻,但需要注意均流问题。

实际应用中的计算案例

假设一个MOS管在开关电源中工作,VDD=12V,IDS=5A,RDS(on)=0.02Ω,占空比D=0.5,开关频率fs=100kHz,上升时间ton=20ns,下降时间toff=25ns。首先计算导通损耗:Pcond=550.020.5=0.25W。然后计算开关损耗:Eon=51220e-90.5100e3=0.06W;Eoff=51225e-90.5*100e3=0.075W。总开关损耗Psw=0.06+0.075=0.135W。综合以上,总功耗Ptotal=0.25+0.135=0.385W。

通过这个例子可以看出,在实际应用中,导通损耗和开关损耗都可能占相当比例,不能忽视任何一方。同时,随着开关频率的提高,开关损耗的比重会逐渐增加,这也是高频电源设计中需要特别关注开关损耗的原因。

准确计算MOS管功耗不仅是选择合适器件的依据,也是优化电路设计的基础。通过全面理解各种功耗机制并应用适当的计算公式,工程师可以设计出能效更高、可靠性更好的电子系统。随着功率半导体技术的不断发展,MOS管的性能参数也在持续改进,但基本的功耗原理和计算方法仍然适用,是每个电子工程师必备的专业知识。
