mos栅极驱动芯片发热原因

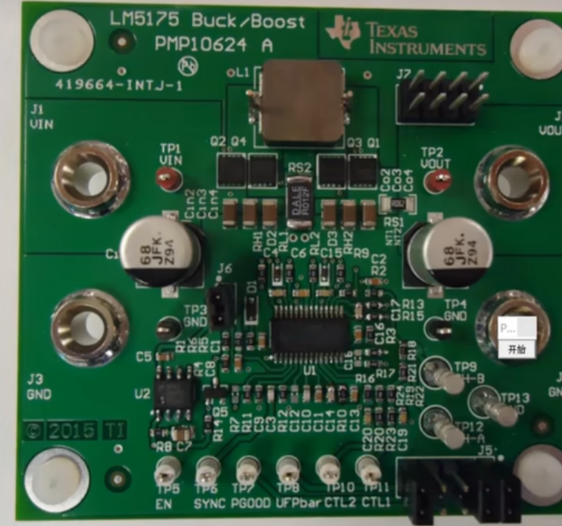

在电子设计领域，MOS管发热问题如同一个顽固的"高烧症"，困扰着众多工程师。当我们触摸到电路板上异常烫手的mos管时，这往往是系统在发出"过热预警"信号。值得注意的是，mos管的发热问题与其栅极驱动芯片的性能密不可分。

发热问题的物理本质：能量转化的陷阱

MOS管在工作时产生的热量，本质上是由电能转化而来的无用功。这就像一辆汽车，燃油本应转化为动能，但如果发动机效率低下，大量能量就会变成多余的热量。在MOS管中，这种转化主要发生在两个阶段：完全导通后的持续导通状态，以及开通和关断的切换瞬间。

驱动芯片作为MOS管的"指挥中心"，控制着栅极电压的精确施加。当驱动信号不足或时机不当时，MOS管无法高效工作，从而导致大量电能被转化为热能。数据手册中定义的RDS(ON)参数，即导通电阻，在理想条件下是一个相对静态的值，但实际工作中它会随着温度和驱动条件的变化而波动，成为发热的关键因素。

导通电阻的负面循环：热的自我强化

导通电阻是衡量MOS管导通时自身电阻大小的关键参数。这个参数有一个重要特性：具有正温度系数，这意味着随着MOS管温度升高，导通电阻会显著增大。

根据焦耳定律，当电流流经MOS管时，较大的导通电阻会产生更多的功率损耗，这部分能量直接转化为热量，导致管温上升。而温度升高又进一步增大导通电阻，形成一种恶性循环。这种循环就像给MOS管套上了"热枷锁"，如果不加以干预，温度会持续攀升直至器件损坏。

要打破这种循环，我们需要从两个方面入手：一是选择本身导通电阻较小的MOS管，二是确保驱动电路能提供足够的栅极电压，使MOS管完全导通。只有在充分的栅极驱动下，RDS(ON)才能保持在其标称的低位水平。

开关损耗：隐形的热量来源

除了持续导通时的电阻损耗外，MOS管在开关过程中也会产生显著热量，这种损耗被称为开关损耗。每当MOS管在开通和关断状态间切换时，会经历一个既不完全导通也不完全关断的中间状态，此时电压和电流同时存在，产生巨大的瞬时功率损耗。

这就好比日常生活中推拉一扇沉重的门：如果缓慢推动，整个过程会感到持续吃力；但如果快速推开，虽然瞬间需要较大力气，但总能量消耗反而更少。同样，MOS管的开关速度直接影响着开关损耗的大小。

驱动芯片的质量直接决定了开关过程的"干脆程度"。专业的栅极驱动IC能快速给MOS管的栅极电容充放电，缩短切换时间，从而显著降低开关损耗。如果驱动信号上升沿不够陡峭，MOS管会长时间停留在高损耗区域，产生的热量自然大幅增加。

驱动能力不足的代价

MOS管栅极存在等效电容，即栅极电容。在开关过程中，驱动电路需要瞬间为这个电容充放电。如果驱动电流不足，栅极电压的上升和下降速度就会变慢，导致开关过程延长。

这种现象类似于用细水管填充一个大桶：水流量小，填充时间自然更长。在MOS管中，缓慢的开关过渡不仅导致更多的热量产生，还可能使MOS管处于线性区时间过长，进一步加剧发热。

一些设计人员尝试用微控制器的IO口直接驱动MOS管，但普通MCU引脚的驱动能力通常有限，无法提供快速充放电所需的大电流。这就好比让一个普通长跑运动员去完成短跑冠军的冲刺任务——虽然都是跑步，但对爆发力的要求完全不同。因此，使用专门的栅极驱动芯片是解决这一问题的有效方案。

散热设计与驱动优化：硬件角度的解决方案

从硬件角度改进是应对MOS管发热最直接的途径。当发现MOS管温度异常时，我们首先需要评估散热设计是否合理。这包括检查散热片接触是否良好，是否设置了足够的散热孔，或者考虑使用更大的散热器。对于高温应用场景，还可以考虑增加通风孔对流、加装微型高速风扇，甚至采用铜管液冷等高级散热方案。

另一方面，驱动电路本身的优化也至关重要。选择专为MOS驱动设计的栅极驱动IC，而非简单的逻辑电平信号，可以显著改善开关波形。这些专用芯片能提供更大的瞬态输出电流，使栅极电压波形更接近理想方波，减少开关过渡时间。

PCB布局同样不容忽视。合理的布局可以减小寄生电感和电阻，降低不必要的损耗。关键原则包括：将驱动芯片尽量靠近MOS管放置，缩短驱动路径；使用足够宽的铜线承载电流；为高电流路径提供单独的层。良好的PCB布局就像为电流修建了一条"高速公路"，让电子能够顺畅通行，减少拥堵和摩擦生热。

系统级智能调控：嵌入式软件的辅助作用

除了硬件优化，嵌入式软件也提供了多种降低MOS温升的策略。通过MCU控制DDS输出信号，我们可以实现多种智能调控机制。

一种有效方法是动态调节开关频率。当系统检测到较大负载电流时，可以适当降低开关频率，减少单位时间内的开关次数，从而直接降低开关损耗。这类似于交通管理中，在高峰期调整红绿灯变化频率以优化通行效率。

另一种策略是引入智能关断技术。在MOS管不必要全功率工作的时段，通过软件控制使其完全关断或进入低功耗模式，从源头上减少能量损耗。这种"按需供电"的思路，特别适用于间歇性工作的系统。

对于要求高可靠性的应用，还可以在嵌入式系统中实现温度监控闭环。通过在MOS管附近放置温度传感器，实时监测温度变化，当温度接近安全阈值时，自动降低负载电流或开关频率，形成保护机制。这种智能温控系统就像给MOS管配备了一位"全天候健康顾问"，能够在过热风险出现前及时干预。

小结

MOS栅极驱动芯片发热问题的解决需要多维度的系统化思维。从MOS管本身的选型到驱动电路的设计，从散热结构到PCB布局，再到嵌入式软件的智能调控，每个环节都关乎最终的 thermal 性能。

优秀的工程师会像一位细心的医生，通过"望闻问切"准确诊断发热根源，然后开出有针对性的处方。只有在充分理解发热机制的基础上，结合硬件与软件的协同优化，才能打造出既高效又可靠的功率电子系统。
