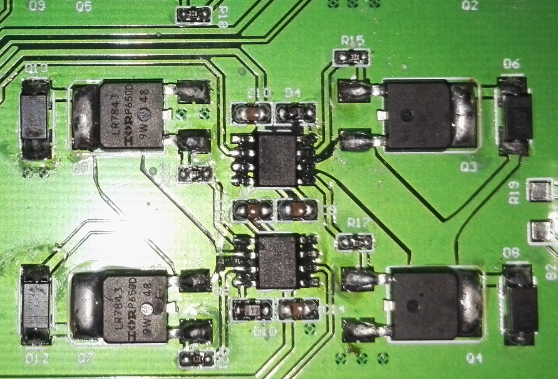

mos管驱动芯片烧掉原因

功率MOSFET驱动芯片在电子设备中扮演着关键角色，它如同电路系统中的肌肉控制中枢，负责精确指挥电流的流通与中断。然而在实际应用中，许多工程师都曾面临驱动芯片意外烧毁的困扰，这不仅导致设备故障，还可能引发更严重的系统失效。理解这些损坏背后的机理，对于提高电路可靠性至关重要。

过电压应力：看不见的电压尖峰威胁

当电路中存在感性负载时，突然的电流变化会产生强烈的电压尖峰，这些尖峰可能远超mosfet的额定耐压值。即使电压超标仅持续数纳秒，也足以造成器件永久性损坏。这种现象类似于水利系统中突然关闭阀门时产生的水锤效应，瞬间的压力冲击可以摧毁管道系统。

特别是当mosFET处于雪崩击穿状态时，器件需要吸收大量能量，极易因过热而损坏。解决这一问题的有效方法包括使用RC或RCD缓冲电路来吸收电压尖峰，以及选择额定电压留有足够余量的MOSFET器件。设计人员应在预期工作电压基础上增加至少30%的安全裕度，以确保系统在电压波动时仍能稳定运行。

栅极驱动问题：控制信号的微妙平衡

栅极驱动电压的精确控制对MOSFET正常工作至关重要。如果驱动电压超过栅极氧化物层的承受极限（通常为15-20V），就会导致栅极击穿，使MOSFET永久失效。这类似于用过高的水压冲击纤细的水管，结果必然是管道破裂。

另一方面，驱动电压不足也会引发问题。当栅极电压低于推荐值时，MOSFET无法完全开启，其导通电阻（RDS(on)）会显著增加。例如，在栅极驱动电压从10V降至8V的情况下，导通电阻可能增加28%以上，导致导通损耗大幅上升，器件发热加剧。

驱动电路中的信号重叠同样值得关注。当两个互补MOSFET的控制信号出现短暂重叠时，可能造成两个管子同时导通，形成瞬间短路路径，产生极大的电流脉冲。为避免这种情况，需要在控制信号中设置合理的死区时间，确保一个MOSFET完全关闭后，另一个才开始导通。

过热损坏：热量积累的连锁反应

MOSFET的损坏往往与热管理不当直接相关。功率损耗主要包括导通损耗和开关损耗两部分，这些损耗最终都以热量的形式散发。导通损耗与导通电阻（RDS(on)）密切相关，而这一电阻值会随温度升高而增大，形成正反馈循环：温度上升导致电阻增大，电阻增大又引起更多发热，最终可能使芯片温度超出安全范围。

结温（TJ）的计算公式为：环境温度（TA）加上总热阻（RθJA）与功率损耗（Ploss）的乘积。要控制结温，就必须从降低热阻和减少功率损耗两方面入手。在实际设计中，对于功率低于100W的应用，自然对流散热结合适当的PCB铜箔面积通常足够；100-300W的中等功率应用则需要强制风冷；而当功率超过300W时，可能必须考虑液冷散热系统。

体二极管反向恢复：隐藏的陷阱

MOSFET内部存在一个固有的体二极管，这个二极管在电路中提供续流路径，但其反向恢复特性往往被忽视。当电流通过这个二极管后突然反向时，二极管需要一定时间才能恢复阻断能力，这个延迟可能导致短路情况发生。

为解决这一问题，可以在MOSFET周围串联肖特基二极管，防止体二极管导通，同时并联高速的快恢复二极管，为续流电流提供替代路径。这种方法特别适用于高频开关电路，如电机驱动和电源转换器等应用场景。

系统级设计考量：从单点优化到全局思维

解决MOSFET驱动芯片烧毁问题需要系统级视角。优秀的PCB布局对热管理至关重要，例如增加热通孔阵列（直径0.3mm，间距不超过1.5mm）能显著提升散热效果。对于电流超过20A的应用，建议使用2盎司铜厚的PCB，以降低导通电阻和改善散热性能。

多管并联时的温度均衡也不容忽视，各MOSFET之间的温差应控制在5℃以内。在实际设计中，可以通过红外热成像技术来验证温度分布情况，确保散热设计的有效性。

结语

MOSFET驱动芯片的可靠性建立在多重因素的基础上，从电压电流的精确控制到散热系统的合理设计，每一个环节都关乎整体系统的稳定运行。通过深入理解损坏机制并采取相应的预防措施，工程师可以显著提高电路的可靠性和使用寿命，为电子设备的安全运行提供坚实保障。正如精细的维护可以延长精密机械的寿命一样，对MOSFET驱动电路的细致关注也将换来系统性能的全面提升。
