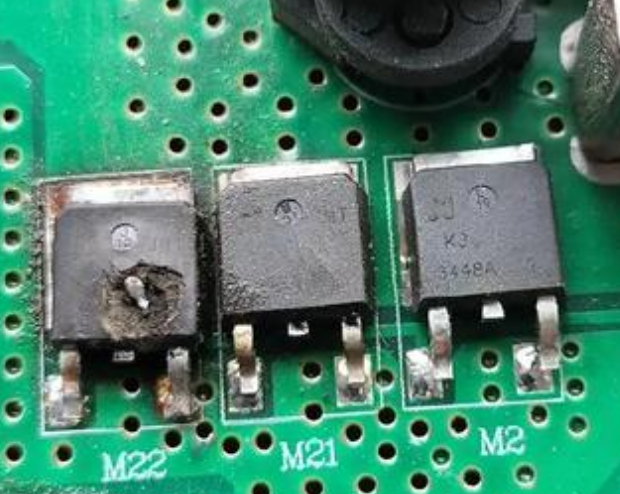

mos管爆裂原因

在电子设备维修现场，工程师们有时会面对一种令人困扰的现象——MOS管突然爆裂。这种核心功率器件的损坏往往导致整个电路系统瘫痪，而究其根源，多数情况都与电压、电流、热量等基本物理量的异常有关。

电压过载：最直接的致命打击

当mos管承受的电压超过其额定值时，就可能发生雪崩击穿。这好比一座桥梁设计的最大承重是10吨，却突然驶来一辆50吨的卡车，桥面必然无法承受。在实际电路中，这种情况常见于感性负载关断瞬间，如电机驱动器断开时，寄生电感上会产生远高于工作电压的尖峰。有测试数据显示，24V电机驱动器在未加保护措施的情况下，关断瞬态电压可能高达85V，而一个额定60V的mos管在这种情况下会在10毫秒内失效。

要防范这种电压过载，可以采取电压钳位措施。例如并联RC吸收电路或使用TVS管，将尖峰电压限制在额定值的80%以下。合理降额使用MOS管也是有效策略，通常建议在额定电压的80%-95%范围内工作。

电流超标：隐藏在导通状态下的陷阱

MOS管在导通状态下并非理想导体，而是存在一定的电阻。当电流过大时，根据焦耳定律，发热量会随电流的平方倍增加。短路情况尤为危险，电流上升率可达100A/μs，如果保护电路响应过慢，MOS管可能在检测到故障前就已烧毁。

保护MOS管免受过流损害需要精确的过流保护设计。普通微控制器ADC采样方式的响应时间可能超过50μs，而专用硬件比较器可以将响应时间缩短至1μs以内。测试表明，一个60A的MOS管面对500A短路电流时，1μs内关断可以幸存，而5μs的延迟就可能导致永久损坏。

散热不足：缓慢但致命的温度积累

MOS管的导通电阻具有正温度系数，温度每升高1℃，电阻约增加0.6%。这一特性会形成恶性循环：温度升高导致电阻增大，电阻增大使发热加剧，进而使温度进一步上升。如果散热设计不足，结温可能持续上升直至超过175℃的极限值。

在实际案例中，一个100W电源若热设计余量不足，在45℃环境温度下满载运行可能使结温达到135℃，当环境温度升至50℃时就可能发生热失控。优秀的热设计必须保留至少50%的余量，确保MOS管在最高工作温度下仍能有效散热。

驱动异常与静电威胁：不可忽视的细节

驱动电压不足会导致MOS管导通不彻底，使其工作在线性区而非饱和区，从而大幅增加导通损耗。例如，驱动电压仅8V时，在米勒平台期间电压可能跌落至5V，使导通电阻增加三倍，发热量显著上升。

静电放电对MOS管栅极的威胁也不容小觑。栅极氧化层极薄，仅约100纳米，100V的静电压就足以将其击穿。生产环节的防静电措施至关重要，包括使用防静电袋存储、保持环境湿度超过40%、工作台接地电阻小于1Ω以及人员佩戴防静电腕带等。

谐振与体二极管失效：特殊拓扑的风险点

在并联使用MOS管时，栅极和电路寄生参数可能导致高频振荡，即谐振现象。这种谐振会产生额外的电压应力，可能损坏器件。而在桥式或LLC等拓扑中，体二极管用于续流，若二极管遭受电流过载或电压过载，也会导致整个MOS管失效。

系统级防护：构建可靠防线

要确保MOS管稳定运行，需要从系统角度进行多重防护。包括优化电路布局以减少寄生参数、添加吸收电路抑制电压尖峰、采用快速响应保护机制以及进行充分的热设计。定期检测与维护同样重要，尤其是工作在恶劣环境下的电力电子设备。

理解MOS管的各种失效模式并采取针对性预防措施，不仅能提高单一元件的可靠性，更能保障整个电子系统的稳定运行。通过合理的设计与防护，可以显著降低MOS管爆裂的风险，延长设备使用寿命。
