mosfet驱动电路要求

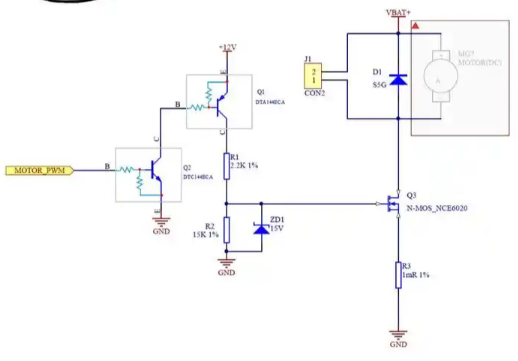

在功率电子系统的设计中，mosfet驱动电路的重要性常常被低估。实际上，驱动电路的性能直接决定了功率开关器件能否高效、可靠地工作。一个匹配不当的驱动电路，轻则导致系统效率低下、发热严重，重则直接造成器件损坏。驱动电路的本质，可以理解为功率开关器件的“神经中枢”和“肌肉放大器”。它接收来自微控制器（MCU）微弱的PWM指令信号，然后迅速提供足够大的电流，去控制mosFET栅极电容的充放电，从而精准地指挥其开启与关断。

驱动能力的核心：电流与速度的博弈

驱动芯片最关键的参数之一是其输出电流能力，特别是峰值输出电流。这好比是用不同口径的水管给一个水池注水，口径越大，注满水池的速度就越快。MOSFET的栅极存在等效电容，需要注入一定的电荷量才能建立起使器件导通的电场。足够的峰值电流意味着能在极短时间内完成对栅极电容的充电或放电，从而实现MOSFET的快速开启和关断。这种速度对于降低开关过程中的损耗至关重要。尤其是在高频开关的电源或电机驱动应用中，每一次开关都会产生损耗，累积起来的热量会严重影响系统效率与可靠性。因此，对于功率较大的MOSFET，必须选择驱动电流能力强的芯片，确保其能够可靠驱动。

驱动电压的精准匹配

驱动电压是另一个需要精确把握的维度。它必须高于MOSFET的开启阈值电压，以确保器件能完全导通，进入饱和区，从而降低导通损耗。但这并不意味着电压越高越好。过高的驱动电压虽然能进一步减小导通电阻，却可能超过栅极氧化层的承受极限，导致器件永久性损坏。通常，对于最常用的硅基MOSFET，标准驱动电压为12V或15V。设计师需要在确保安全的前提下，找到一个能优化性能的驱动电压甜点区。

电气隔离：守护系统安全的生命线

在许多高压大功率应用中，如太阳能逆变器、工业电机驱动等，功率电路部分（主电路）的工作电压高达数百甚至上千伏。而生成控制信号的微控制器电路则是低压、脆弱的。如果不采取隔离措施，高压一旦窜入低压侧，将造成灾难性后果。因此，驱动电路常常需要具备电气隔离能力。这好比在汹涌的高压主电路和敏感的低压控制电路之间筑起一道坚固的“防火墙”，让控制信号能够安全无误地传递，同时阻断不希望的直流信号或高压瞬变冲击。常见的隔离技术有光耦隔离、磁隔离和容性隔离。光耦隔离抗噪声能力较好，但其性能可能随时间缓慢变化；磁隔离性能优异，但在强磁场环境中需谨慎使用；容性隔离则对高压和外部磁场不敏感，支持快速开关，延迟小，综合优势越来越明显。

寄生参数的无形战场

即使选择了合适的驱动芯片，如果电路板布局不当，依然无法发挥预期性能。驱动回路中的寄生电感和寄生电阻是潜在的“破坏分子”。过大的寄生电感会与MOSFET的栅极电容产生振荡，导致栅极电压不稳，甚至引发误开通。它还会减缓开关速度，增加损耗。因此，在PCB布局时，一个核心原则是尽可能缩短驱动电路的路径，让驱动芯片紧靠MOSFET，以最小化回路寄生电感。这就像指挥官的指令必须通过一条宽敞、直接的通道迅速传达给士兵，任何迂回曲折都会导致指令延迟和失真。

驱动损耗的量化评估

驱动电路的功耗不容忽视，尤其是在高频应用中。驱动损耗主要来源于为MOSFET栅极电容反复充放电所消耗的能量。其总驱动功率可以通过一个公式进行估算：开关频率 × MOSFET数量 × 栅极驱动电压 × 单个MOSFET的栅极电荷。这个损耗最终会转化为驱动芯片自身的发热。如果驱动芯片选型时没有充分考虑其承受这份热量的能力，就可能因过热而失效。因此，在系统设计初期就对驱动损耗进行量化计算，并为驱动芯片做好热管理，是保证长期稳定运行的必要步骤。

不可或缺的保护功能

一个健壮的驱动电路不仅要“攻得好”（驱动能力强），更要“守得住”（保护功能完善）。现代专用的驱动芯片通常集成多种保护特性，为功率开关管保驾护航。例如，“欠压锁定”功能会在驱动电压不足时阻止MOSFET工作，因为在这种状态下导通，MOSFET会处于线性放大区，产生巨大导通损耗和发热，极易损坏。“米勒电容”效应可能在桥式电路的上管开关过程中，引起下管栅极电压异常抬高，造成误开通直通短路，而“米勒钳位”功能正是为了抑制这一现象。此外，快速的过流检测和关断能力，则能在故障发生的瞬间迅速安全地关断器件，防止故障扩大。

综上所述，MOSFET驱动电路的设计是一个多目标优化的系统工程，需要在速度、强度、安全和效率之间取得精妙平衡。深入理解驱动要求，并为其匹配最合适的“指挥官”，是构建高效、可靠电力电子系统的坚实一步。
