mosfet管要驱动电路吗？

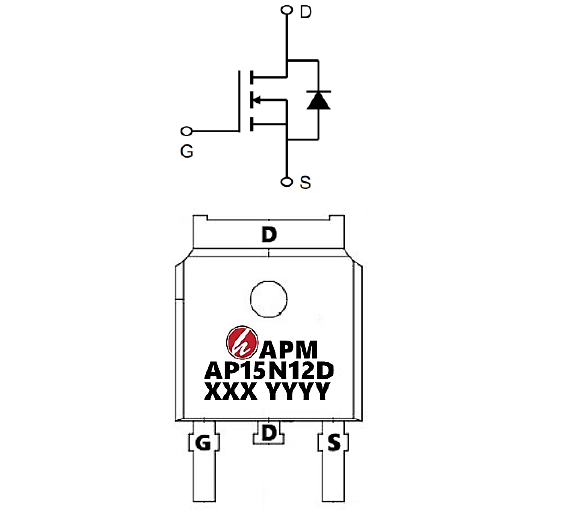

在电子设计领域，一个常见的误解是mosfet作为电压驱动型器件，不需要考虑驱动电流问题。然而实际应用中，许多电路性能问题恰恰源于这种认知偏差。栅极与源极之间存在的结电容，使得MOS管的驱动需求远非简单施加电压那样直接。这个电容就像一扇带有一定重量的门，虽然推开它最终需要的是达到一定的电压推力（阈值电压），但快速打开和关闭这扇门的速度，则取决于您能多快地注入或抽走电荷来克服其惯性。因此，一个精心设计的驱动电路对于充分发挥mosFET的性能潜力至关重要。

MOSFET驱动电路的核心作用

驱动电路的核心使命，是充当控制信号与MOSFET功率开关之间的“翻译官”和“强力执行者”。它首先需要将微控制器或逻辑电路发出的微弱信号（通常是3.3V或5V）进行电平转换，提升到能够可靠开启MOSFET的电压等级（例如10V-15V）。更重要的是，它必须提供足够的电流能力，以极快的速度对栅极寄生电容进行充放电。这就像用粗壮的水管而非细软的吸管来快速注满或排空一个水池，目的是缩短开关过程中的过渡时间。

开关速度直接影响着系统的效率。理论上，mos管开关速度越快越好，因为更短的开关时间意味着更小的开关损耗。而在开关电源等高频应用中，开关损耗占据了总损耗的很大一部分。因此，驱动电路性能的优劣，直接决定了电源的整体效率。此外，驱动电路还扮演着“守护者”的角色，通过控制开关波形的前沿和后沿斜率，有助于抑制电磁干扰，并集成各种保护功能，防止MOSFET因过流、过压或过温而损坏。

常见驱动方案及其特点

最简单的驱动方式是直接使用电源管理IC的输出引脚来驱动MOSFET。这种方法结构简单，成本较低，适用于小功率、对开关速度要求不高的场景。然而，其驱动电流能力有限，就像只能用小功率水泵注水，难以快速驱动栅极电容较大的MOS管，可能导致开关速度缓慢，开关损耗增加。

为了克服直接驱动的局限性，专用的MOSFET驱动IC被广泛采用。这类芯片内部集成了优化的推挽输出级，能够提供大幅高于普通逻辑芯片的峰值拉电流和灌电流。它们如同专门设计的强力、快速的水泵系统，能瞬间提供巨大的电流将栅极电压“顶上去”，也能迅速将其“拉下来”，确保MOSFET快速通过线性区，降低损耗。许多驱动IC还内置了欠压锁定、故障监测等高级功能，进一步提升了系统的可靠性。

在需要电气隔离的场合，例如高压侧驱动或存在地电位差的应用中，会采用包含隔离元件（如光耦或变压器）的驱动电路。这类设计更为复杂，但能有效阻断干扰和危险电压的传导，保障低压控制部分的安全。

驱动电路设计的关键考量

设计一个优秀的MOSFET驱动电路，需要综合权衡多项因素。足够的驱动电流是确保快速开关的前提。驱动电流越大，栅极电容的充放电速度越快，开关时间越短。但过快的开关速度可能会引起电压电流的剧烈变化，带来振铃和电磁干扰问题。因此，有时需要在驱动能力与开关噪声之间取得平衡，例如通过在栅极串联一个小电阻来适度控制开关边沿的斜率。

驱动电路的回路设计也至关重要。应尽量缩短驱动回路路径，减小寄生电感。因为寄生电感会与栅极电容共同作用，产生不希望的振铃现象，严重时可能导致MOSFET误开启甚至损坏。选择合适的栅极电阻值，并确保驱动电源本身具有良好的高频响应特性，都是设计时需要注意的细节。

对于MOSFET本身，栅源极间通常需要并联一个电阻（例如1MΩ），确保在控制信号悬空时，栅极电荷有释放路径，使MOSFET可靠关断，避免因静电积累而误导通。这个电阻就像一扇弹簧门，当失去主动推力时，它能自动将门关回到关闭状态。

综上所述，MOSFET不仅需要驱动电路，而且驱动电路的质量直接关系到整个功率电子系统的效率、可靠性和电磁兼容性。从简单的逻辑电平转换到复杂的隔离式大电流驱动，选择合适的驱动方案是发挥MOSFET这座“电子阀门”最大效能的关键环节。在追求高效能电路的今天，深入理解并精心设计驱动电路，已成为电子工程师不可或缺的一项基本功。
