mos栅极驱动电阻

电源工程师的案头，总有些看似不起眼却决定成败的元件。mosfet的栅极驱动电阻，就是这样一个典型。它不显山不露水，却像高速电路中的“阻尼器”与“安全阀”，默默调节着每一次开关的节奏，守护着整个系统的稳定。选对了，是功臣；选错了，可能就是灾难的起点。

今天，我们就深入这个微观世界，从几个容易被忽略的视角，重新审视这颗小电阻背后的大文章。

视角一：不仅仅是开关速度的“调节器”，更是EMI的“第一道防线”

谈及栅极驱动电阻（Rg），很多人的第一反应是用来控制mosFET的开关速度。增加Rg，能减缓栅极电压的上升斜率（dv/dt），从而降低开关损耗，这没错。但这只是它最表层的功能。

一个更深层、也更让工程师头疼的作用，是抑制电磁干扰（EMI）。MOSFET在高速开关时，其漏极电压的剧烈变化（dv/dt）会通过米勒电容（Cgd）耦合到栅极，产生巨大的位移电流。这个电流流经驱动回路和栅极电阻时，会形成高频振荡的电压噪声。更棘手的是，MOSFET与散热器、PCB走线之间存在的寄生电容，会将这些高频噪声耦合到整个系统，成为辐射EMI的主要源头。

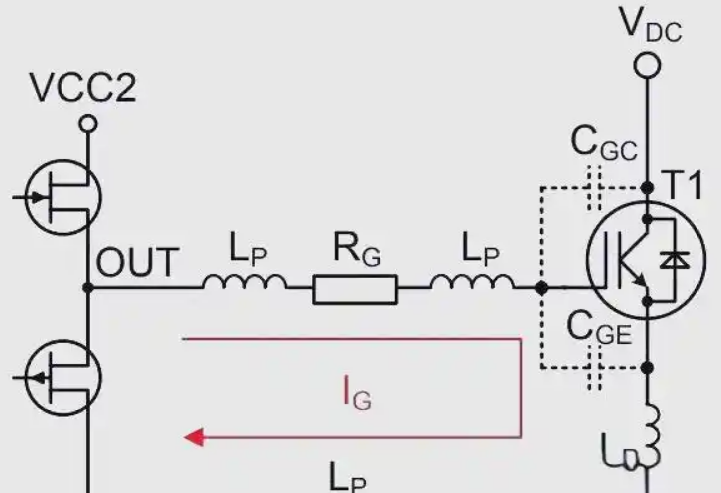

此时，Rg的价值就凸显了。它本质上增加了栅极驱动回路的阻尼，有效抑制了由寄生电感和电容引起的栅极电压振铃。这个振铃若不加以控制，轻则导致信号完整性变差，误触发；重则在栅极上产生过冲电压，威胁MOSFET的栅氧层安全。因此，在追求效率（要求开关快）与追求电磁兼容（要求开关平滑）之间，Rg的取值是一个关键的折衷点。它成了抑制开关噪声、优化EMI性能最直接、最经济的第一道防线。许多EMI测试失败的案例，回头排查，往往是从优化这个电阻的阻值和布局开始的。

视角二：从“静态参数”到“动态战场”：并联驱动与热插拔场景的严酷考验

在教科书或数据手册的简单模型里，Rg是一个孤立的、线性的元件。但在真实的多管并联或大功率应用中，情况要复杂得多。

当多个MOSFET并联以分担电流时，驱动它们的方式至关重要。如果共用同一个驱动芯片和同一个栅极电阻，由于各MOSFET之间阈值电压（Vth）、跨导（gfs）以及寄生参数的微小差异，会导致它们的开通和关断时刻无法完全同步。先开通的管子会承受全部的浪涌电流，先关断的管子则要承受全部的电感续流，极易造成动态电流不均，导致个别管子过热失效。

此时，更优的方案是为每个并联的MOSFET配置独立的栅极电阻。这增加了成本，但带来了两个核心好处：一是允许针对每个管子的参数微小差异进行微调，促进均流；二是隔离了各个管子栅极回路之间的相互干扰，避免了因一个管子米勒电容效应而影响其他管子的开关过程。在这个“动态战场”上，独立的Rg就像为每个士兵配备了独立的缓冲装置，让队伍的整体冲锋更整齐，也更安全。

另一个严苛的场景是热插拔（Hot Swap）或浪涌抑制电路。这类电路中的MOSFET，需要在极短时间内承受巨大的电流冲击和电压应力。其栅极驱动设计，尤其是Rg的选取，直接关系到MOSFET能否安全进入线性区（放大区）实现恒流缓启动。Rg取值太小，驱动能力过强，可能导致MOSFET过快地进入深线性区，失去电流限制作用，瞬间过热烧毁。Rg取值太大，则开关过慢，在接入瞬间MOSFET处于完全导通状态的时间过长，同样可能导致过流。这里的Rg，需要与驱动芯片的电流能力、MOSFET的Ciss以及要求的软启动时间进行精确计算和仿真，它不再只是一个电阻，而是控制“上电交响曲”节奏的关键指挥棒。

视角三：选型的迷雾：阻值、功率与材料背后的失效密码

确定了Rg的功能需求，选型就万事大吉了吗？远非如此。三个常被低估的选型要点，往往是失效案例的“密码”。

第一是阻值精度与温漂。我们常常根据计算或经验选取一个标称阻值，例如10欧姆。但如果你选用的是精度5%、温漂几百ppm/°C的普通厚膜电阻，那么在高温环境下，其实际阻值可能漂移到12欧姆甚至更高。这会导致实际开关速度慢于设计预期，开关损耗增加，效率下降。在精密控制或对时序要求严格的应用中，选用1%精度、低温度系数的金属膜电阻或更稳定的薄膜电阻是必要的。

第二是额定功率。这是一个经典的“小马拉大车”陷阱。栅极驱动电阻的功耗主要来自对MOSFET栅极电容（Ciss）充放电的损耗，计算公式为 P = f * Ciss * Vdrive²（f为开关频率）。在高压、高频应用（如硅基MOSFET的图腾柱PFC，或GaN HEMT的应用）中，这个损耗不容小觑。例如，驱动一个Ciss为3000pF的MOSFET在100kHz频率下、以15V电压开关，单颗电阻上的功耗就可能超过60mW。若选用0603封装（额定功率通常约100mW）的电阻，在高温环境下将长期处于满负荷甚至超负荷状态，可靠性急剧下降，导致阻值漂移甚至开路失效。选择更大封装（如0805、1206）或专门用于高频驱动的抗浪涌电阻，是保障长期可靠性的基础。

第三是寄生电感。这是高频（尤其是MHz以上）应用中的“隐形杀手”。电阻本身，尤其是绕线电阻和某些厚膜电阻，存在不可忽略的寄生电感（ESL）。当驱动信号频率很高时，这个寄生电感会与MOSFET的输入电容产生谐振，严重影响驱动波形的前沿质量，加剧振铃和过冲。因此，在高频驱动场合，应优先选择寄生电感极低的薄膜片式电阻或专用的无感电阻。

回顾那些驱动失效的案例：MOSFET莫名烧毁，有时不是管子本身的问题，而是身后那颗小小的Rg在高温下悄然变质，改变了驱动时序；系统EMI始终超标，也许不是滤波电路没做好，而是栅极回路的振铃通过寄生参数变成了天线。这颗电阻，它静默地立在栅极之前，却映射出整个电源设计中对细节的敬畏、对动态过程的理解以及对可靠性的执着。

它提醒我们，优秀的电源设计，从来不是拓扑和芯片的简单堆砌，而是在每一个节点上都做好能量与信息的“交通管制”。那颗小小的栅极驱动电阻，正是这个庞大交通网络中，一位至关重要的微观交警。它的选型与优化，是一门融合了电路理论、电磁兼容、热管理和器件知识的实践艺术。下次当你画下这颗电阻时，或许可以多思考片刻，因为它守护的，远不止一个开关的瞬间。
