mos管是电压驱动还是电流驱动

“哎，我这个MOS管怎么驱动不起来？”

“上电就发烫，是驱动电流不够吗？”

“我明明给了电压，它怎么不动？”

如果你在调试电路时，冒出过类似的念头，那今天这篇文章，就是为你写的。在数字的洪流与模拟的细微处，mosfet（金属氧化物半导体场效应晶体管）扮演着核心开关的角色。但关于它究竟是“电压驱动”还是“电流驱动”的争论，却常常让初学者甚至一些有经验的工程师感到困惑。今天，我们不谈复杂的公式推导，就从最朴素的电路设计视角，来掰扯清楚这件事的本质。

“电压驱动”的标签，贴得其实很准确

让我们先把结论放在前面：从最根本、最经典的器件物理和工作原理来看，MOS管是一个彻头彻尾的“电压控制型”器件。

这个论断的基石，在于mos管的核心——栅极（Gate）。栅极与下方的沟道之间，隔着一层极其薄、绝缘性能极好的二氧化硅（SiO₂）层，构成了一个电容器。当你向栅极施加一个电压（Vgs）时，电场穿透这层绝缘介质，在半导体衬底的表面感应出电荷，从而形成或改变连接源极（Source）和漏极（Drain）的导电沟道。沟道的通断、宽窄，直接决定了源漏之间电流（Ids）的大小。

这个过程，像极了用一个看不见的“电场之手”去拉开或关闭一扇门。手的力气（电压）决定了门开多大，门开多大决定了能通过多少人（电流）。在这里，电流是“结果”，电压才是“原因”和“命令”。 在理想的稳态下，栅极几乎不吸收电流（只有极其微小的泄漏电流），驱动电路无需为栅极提供持续的电流来维持其状态。这正是电压控制器件最典型的特征：用信号电压的“势”，来控制输出电流的“流”。

设计中的“电流幻影”：驱动电路必须面对的现实

如果故事到这里就结束，那所有mos管的驱动设计都会变得无比简单。但当我们从原理图走向实际的PCB，从仿真环境步入实验室，那个“理想”的栅极电容器就开始显现出它“不理想”的一面，而“电流驱动”的错觉，正源于此。

这个不理想的核心，就是栅极总电容（Ciss）。它并不是一个简单的电容，主要由栅源电容（Cgs）和栅漏电容（Cgd，米勒电容）构成。当你想要改变栅极电压（比如从0V拉到10V，使MOS管开启），实质是在对这个电容进行充电。根据最基本的物理公式：**I = C * (dV/dt)**。

• I：你需要提供的瞬时充电电流。

• C：栅极总电容（Ciss）。

• dV/dt：你希望栅极电压上升的速度。

看明白了吗？你想让MOS管“开关”得多快（即dV/dt多大），你就必须瞬间能够提供多大的“驱动电流”。 一个高频开关电源中使用的MOS管，其栅极电容可能达到几千皮法（pF）。如果你希望它在10纳秒（ns）内完成开启，电压变化10V，那么驱动电路需要提供的峰值电流瞬间就可能高达数安培（A）！

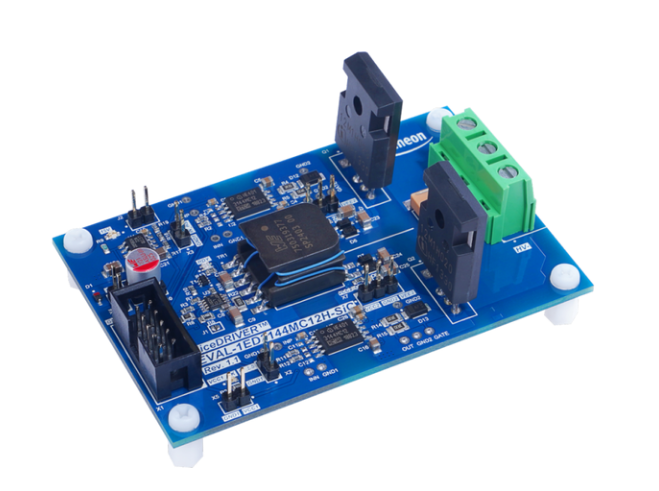

这时，对于驱动芯片或驱动电路来说，它面临的直接任务就是：在极短时间内，提供足够的电流去“浇灌”那个栅极电容，把电压“顶”上去。 从这个驱动电路设计的视角看，它确实是在“输出电流”。如果驱动电流能力不足，栅极电压上升缓慢（即dV/dt小），MOS管就会长时间停留在线性放大区，导致巨大的开关损耗和发热，甚至损坏。这就是为什么MOS管驱动IC的关键参数永远是“峰值拉/灌电流能力”。

视角的融合：一场精密的“电压派遣”与“电流冲锋”

所以，我们看到了两个并行不悖的真相：

1. 对MOS管本体而言：它是电压敏感的。你最终关心并控制的是加在它栅源之间的电压Vgs是否超过阈值（Vth），是否达到充分导通的电平。这是控制的终极目标。

2. 对驱动电路而言：它是电流能力的考验。为了在要求的时间内，将栅极电压建立到目标值，它必须是一个强壮的“电流源”或“电流宿”，能够快速地对容性负载进行充放电。这是实现控制目标所必需的手段和过程。

这就像指挥一场攻城战：

• 攻城指令（电压） 是：“占领那个山头（Vgs > Vth）！” 这是一个电压目标指令。

• 冲锋过程（电流） 是：你需要派出足够多、行进速度足够快的士兵（电荷），在指定时间内突破路上的障碍（电容），才能实际占领山头。士兵的多少和速度快慢，就是电流能力。

在电路设计中，忽视任何一个视角都会导致失败。只记得“电压控制”，可能会选用驱动能力太弱的芯片或电阻，导致开关迟缓，效率低下。只想着“电流驱动”，可能会忽略栅极电压最终要稳定在合适的电平，过高可能导致栅氧击穿，过低可能导致导通不充分。

给设计者的启示

1. 驱动芯片选型：第一眼看其输出峰值电流是否满足你对开关速度的要求。根据你的开关频率、MOS管栅极电荷（Qg）参数来计算所需电流。

2. 栅极电阻（Rg）：它是调节“冲锋速度”的阀门。减小Rg可以加快开关速度（提高dV/dt），但可能引起电压过冲和振荡；增大Rg可以减小噪声和过冲，但会增加开关损耗。需要折中考虑。

3. 布局布线：驱动回路（驱动芯片输出到栅极再到源极的路径）必须尽可能短而粗，以减小寄生电感。寄生电感会和栅极电容形成LC振荡，导致栅极电压振铃，引发误开启或栅极应力。

4. 稳态与瞬态：分清稳态和瞬态。在MOS管完全开启或关闭的稳态下，栅极几乎不消耗电流（只有漏电流），驱动电路很轻松。所有的“电流驱动”需求，都集中在开关切换的瞬态过程中。

结语

所以，回到最初的问题：MOS管是电压驱动还是电流驱动？

答案是：它接受电压的指挥，但需要电流的护送。

理解了这个二元统一的视角，你在面对MOS管驱动问题时，思路就会清晰许多：先明确你的电压指挥目标（高电平、低电平是多少），再根据战场情况（开关频率、寄生参数）计算你需要多少“电流兵力”去快速实现这个目标，并为他们规划好冲锋的路径（PCB布局）。

电路设计的艺术，往往就在于理清这些“本质”与“实现”、“目标”与“过程”之间的微妙关系。下次当你再画到一个MOS管时，或许你会对那个小小的栅极引脚，多一份既敬畏又透彻的理解。

希望这个视角的剖析，能帮你驱散一些迷雾。你在驱动MOS管时，还遇到过哪些意想不到的“电流”故事？欢迎在评论区分享你的实战经历。
