pwm控制mos管调节电流

你有没有想过，我们日常生活中那些可以无极调节亮度的小夜灯、能够静静调速的电风扇，甚至是电动汽车里控制电机转速的核心，背后都离不开一项看似简单却无比强大的技术？它就像一个隐形的指挥官，用微小的方波脉冲，精确地指挥着电流的洪流。今天，我们就来聊聊这位电子世界的“流量总导演”——PWM控制MOS管的那些事。

要理解PWM，不妨想象一个高速开关的水龙头。如果我们想要半桶水，简单的方法是打开水龙头，接到半桶时马上关掉。但PWM的思路完全不同：它会让水龙头以极高的频率、极快的速度反复“全开”和“全关”。如果在固定的一秒内，水龙头全开的时间占0.5秒，全关的时间也占0.5秒，那么平均下来，流出的水量就相当于水龙头开到一半时的稳定流量。开的时间比例越大，平均流量就越大。这就是脉冲宽度调制（PWM）的核心思想——通过调节一个周期内“开”（高电平）与“关”（低电平）的时间比例（即占空比），来控制输出的平均功率或电压。一个关键点是，这种开关必须极快，快到被控制的负载（比如电机、LED灯）完全“感觉”不到开关的顿挫，只能平滑地“平均”感受到一个中间值。

那么，谁来担任这个高速水龙头的“阀门”角色呢？这就要请出另一位主角：mosfet，我们常说的mos管。它是一种利用电压控制通断的半导体开关。当你在它的栅极（G极）施加一个合适的电压，源极（S极）和漏极（D极）之间的通道就会导通，电流可以顺畅通过；撤掉电压，通道就会关闭，电流被阻断。相比老式的机械开关或三极管，mos管的开关速度可以达到纳秒级，损耗极小，效率极高，天生就是执行PWM指令的最佳“执行官”。PWM信号就像给MOS管栅极下达的“开火”与“停火”指令，通过改变指令中“开火”时间的占比，MOS管导通的时间占比随之变化，最终流过负载的电流平均值也就被精确地控制了。本质上，这是一种数字信号对模拟功率进行高效调控的绝妙方式。

这套“数字指挥官 + 半导体执行官”的组合，在我们的生活中几乎无处不在，堪称现代电子控制的基石之一。

从指尖到车轮的应用版图

• 节能照明： 你手机屏幕的自动亮度调节、可调色温的智能台灯，内部正是通过PWM控制LED的驱动电流，实现了亮度和颜色的无极平滑变化。

• 电机驱动： 无论是小巧的电脑散热风扇、家里的直流变频空调，还是平衡车、无人机甚至电动汽车的驱动电机，PWM都是实现精准调速、提高能效的核心技术。它能让电机在低速时依然保持强大的扭矩。

• 电源管理： 我们手机里的充电芯片、笔记本电脑的电源适配器，大量采用基于PWM的开关电源技术。通过高频开关和反馈调节，它能以极高的效率将输入电压转换为设备所需的稳定电压，减少能量浪费和发热。

• 能量转换： 在太阳能逆变器中，PWM技术用于将太阳能电池板产生的直流电高效地转换为与电网同频同相的交流电。

• 精密控制： 在工业自动化领域，PWM用于控制电磁阀的开度、加热器的功率，实现温度、流量、压力等参数的精确调节。

要让这套系统稳定高效地工作，选择合适的“执行官”和搭建好它的“指挥部”至关重要。

MOS管选型：不止看电流电压

面对琳琅满目的MOS管型号，该如何挑选？首先要满足基本的安全工作区：漏源击穿电压（Vds） 必须高于电路中可能出现的最高电压，并留足余量（通常1.5倍以上）；持续漏极电流（Id） 要大于负载的最大工作电流。但光看这两点还不够，在高频PWM应用中，以下几个参数往往决定成败：

• 栅极电荷（Qg）与导通电阻（Rds(on)）： 这是一对需要权衡的“冤家”。Qg越小，MOS管开关速度越快，开关损耗越低；Rds(on)越小，导通时的损耗和发热也越小。但通常Qg小的管子，Rds(on)会略大。选择时需根据开关频率和电流大小折衷考虑。高频应用优先考虑Qg小的型号。

• 开关时间（tr, tf）： 即上升和下降时间，越短越好，能进一步降低开关损耗。

• 栅极阈值电压（Vth）： 要确保你的PWM信号电压能可靠地驱动MOS管完全导通。例如，对于逻辑电平MOS管（Logic-Level MOSFET），3.3V或5V的MCU信号就能直接驱动，而普通MOS管可能需要10V以上。

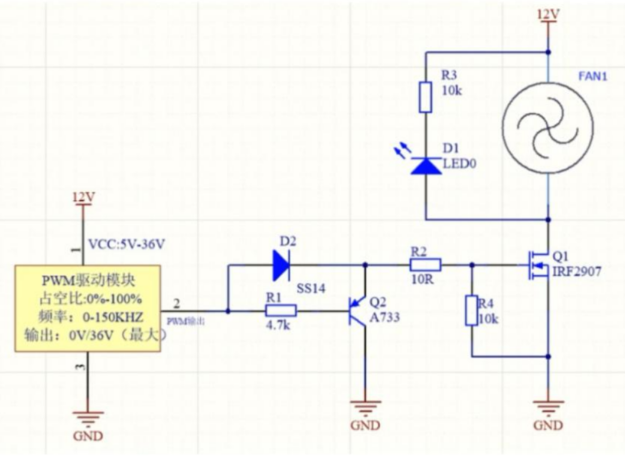

驱动电路：给指令加上“放大器”

微控制器（如Arduino、STM32）的GPIO引脚输出能力有限，直接驱动MOS管栅极可能导致开关缓慢，损耗剧增，甚至损坏MCU。因此，通常需要一个 “MOS管驱动芯片” 作为中间桥梁。它接收MCU的弱信号，输出强大的电流，快速地对MOS管栅极电容进行充放电，确保MOS管能在纳秒级内完成状态切换。忽略驱动设计，是很多PWM电路效率低下甚至失效的常见原因。

电路布局：魔鬼在细节中

好的设计需要好的“施工”。在高频大电流的PWM电路中，杂散电感、电容会引发严重的电压尖峰、振荡和电磁干扰。

• 关键路径最短： 驱动芯片的输出到MOS管栅极的走线、MOS管到负载的功率回路，走线必须尽可能短而粗，以减小寄生电感。

• 地线设计： 采用星型接地或单点接地，将大电流功率地与小信号数字地分开，最后在一点汇合，避免噪声串扰。

• 去耦与旁路： 在驱动芯片的电源引脚附近、MOS管的漏极与源极之间，就近放置高质量的高频陶瓷电容，为瞬间的大电流提供本地“蓄水池”，抑制电压波动。

• 散热考虑： 即使效率很高，MOS管在开关瞬间和导通时仍会产生热量。根据功耗计算选择合适的散热片，并确保良好的热接触与空气流通。

PWM控制MOS管，这项融合了数字智能与功率电子精髓的技术，正以其高效、精确、灵活的独特优势，悄然定义着我们与电能互动的方式。从照亮书桌的一缕柔光，到驱动时代向前的澎湃动力，其背后都是那串精心编排的脉冲在无声律动。下次当你轻松调节身边电器的状态时，或许可以会心一笑，因为你知道，那个微观世界里的指挥官与执行官，正在精准地执行着你发出的每一个指令。

这看似简单的开关艺术，是否也启发了你对其他控制方式的思考？欢迎在评论区分享你的见解或实践中遇到的趣事。
