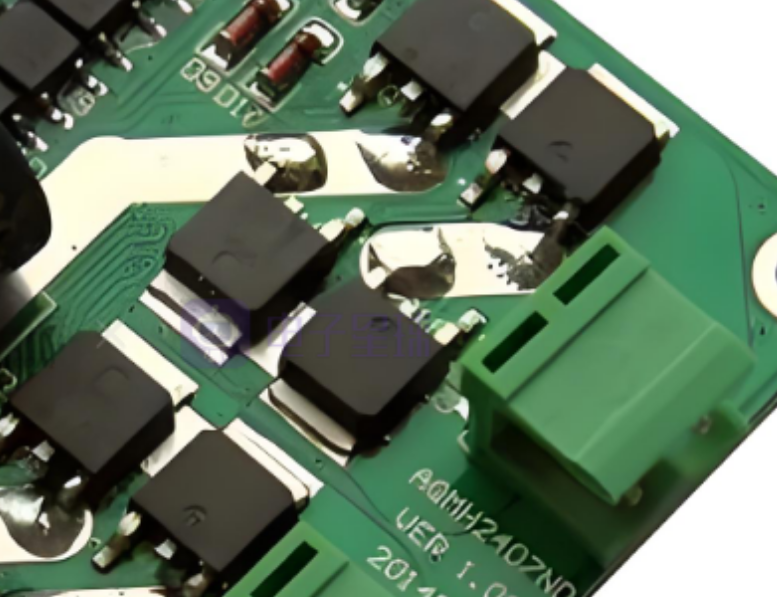

mos关断时间一般多长？

你有没有过这样的困惑——明明选了一颗参数看起来顶级的MOS管，装进电路后效率却始终上不去，发热量还居高不下？调试开关电源时，每一次的开关过程都像是一场精心编排的舞蹈，而那个决定动作衔接是否流畅、能量损耗是大是小的关键角色，往往被我们忽视了：它就是mosfet的关断时间。

今天，我们不谈艰深的公式，就从工程师最常打交道的几个场景切入，聊聊这个参数如何悄无声息地左右着你的系统表现。

关断时间的典型范围：从纳秒到百纳秒

在电源设计的世界里，时间是以纳秒（ns）为刻度来衡量的。mosFET的关断时间，指的是从驱动信号指令关断开始，到器件电流完全下降到零所经历的总延迟。这个时间并非一成不变，它通常落在几十纳秒到一两百纳秒的区间内。

为何有这么大的跨度？它首先取决于器件的“出身”。一个高压的超级结MOSFET，由于结构复杂，其内部电荷转移需要更多时间，关断过程可能长达100ns以上。而一个为高频应用优化的低压沟槽MOS，凭借更低的栅极电荷和更快的载流子迁移速度，可以轻松将关断时间压缩到20ns以内。所以，当你看到一颗mos管的规格书时，关断时间已经写进了它的基因里。

驱动电路：幕后真正的“指挥官”

然而，基因只是基础，后天的“培养”同样至关重要。这里的培养师，就是驱动电路。关断时间在很大程度上由驱动电路的“力道”决定。驱动电阻，就像是通往MOS管栅极道路上的一道闸门。闸门阻力大（阻值高），栅极电容放电的电流就小，电压下降得慢，关断过程自然被拉长。反之，一个强力的驱动（低阻值、甚至采用推挽或专用驱动芯片），能迅速抽走栅极电荷，让MOS管干净利落地关断，时间显著缩短。

但别以为一味追求“快”就是好事。过快的关断会带来电压尖峰，这是由于电路中寄生电感中的储能无处释放，瞬间产生的高压可能威胁MOS管的安全。因此，驱动设计常常是在“速度”与“平安”之间寻找精妙的平衡。有时，工程师会故意在关断路径中加入一个小电阻或二极管，来适当放缓关断边缘，以抑制电压过冲，这被称为“关断速度控制”。

热设计：时间是热量堆积的温床

每一次开关，都不是理想的瞬间动作。在关断过程中，当电压开始上升而电流尚未完全归零时，MOS管会经历一个既有电压又有电流的状态，这个重叠区域会产生开关损耗。关断时间越长，这个重叠期就越长，产生的损耗热量就越多。

在低频应用中，这点热量或许微不足道。但当开关频率攀升到几百kHz甚至MHz时，每一次关断的细微延迟，累积起来就是惊人的功率耗散。这些热量如果无法被及时带走，会导致MOS管结温急剧升高。而半导体器件的特性是，温度越高，导通电阻越大，这又会引起更多的导通损耗，形成恶性循环，最终导致热失控。因此，在高频、大电流场合，选择关断时间短的MOS并配以强力的驱动和充分的散热，是热设计的第一道防线。

系统可靠性的蝴蝶效应

最后，让我们把视角拉高到整个系统的可靠性。关断时间不仅关乎效率与发热，更与系统的稳健性息息相关。在一个多相并联的电源系统中，如果各个MOS管的关断特性不一致，有的快有的慢，就会导致电流在各个相位间分配不均。关断慢的相会承担更多的电流应力，长期运行下可能提前失效，引发连锁反应。

在谐振拓扑（如LLC）中，关断时间的精确性更是至关重要。它必须与谐振周期精密配合，才能实现软开关，几乎消除开关损耗。若关断时间偏离设计值，软开关条件可能被破坏，系统效率会骤降，应力也会剧增。可以说，在这里，关断时间已经从性能参数，升级为了决定拓扑能否正常工作的核心定时参数之一。

写在最后

MOS管的关断时间，这个看似微小的参数，实则是一个连接器件物理、电路设计、热管理和系统架构的枢纽。它像一把钥匙，解开开关电源中许多性能瓶颈的谜题。优秀的工程师，不仅会查阅规格书上的那个典型值，更懂得如何在真实的电路板上去测量它、驾驭它、优化它。

下次当你面对一个棘手的能效或发热问题时，不妨多花一分钟，看看示波器上那个开关波形的下降沿是否干净利落。或许，答案就隐藏在那几十纳秒的时间宽度里。技术的魅力，往往在于对细节的深刻洞察与掌控。你在设计中，又有过哪些与开关时间“斗智斗勇”的难忘经历呢？欢迎在评论区分享你的故事。
