mos的输入电容和输出电容

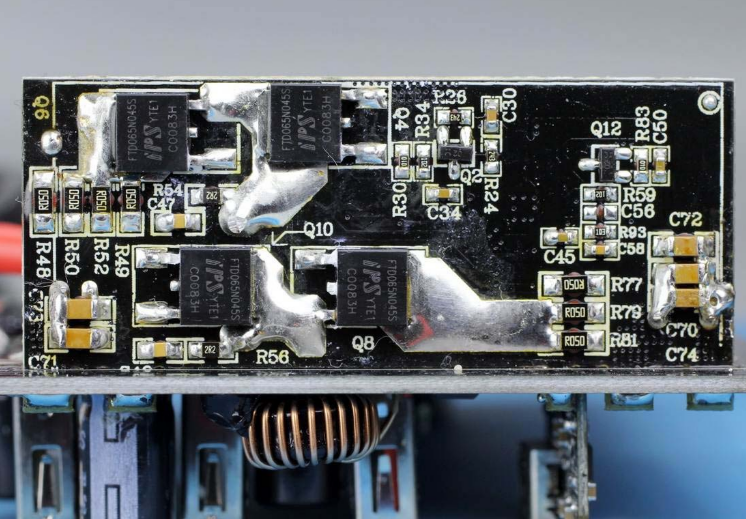

如果你曾拆解过任何现代电子产品，那个小小的、不起眼的MOS管，无疑是数字世界运转的基石。工程师们总在讨论它的导通电阻、耐压值，仿佛掌握了这些参数就掌握了它的灵魂。然而，在高频开关的世界里，真正决定一个mos管是翩翩起舞还是步履蹒跚的，往往是一对“隐形”的参数——输入电容（Ciss）和输出电容（Coss）。它们不直接参与能量的主通路，却像一双看不见的翅膀，深刻影响着每一次开关的轻盈与损耗。

今天，我们就潜入数据手册的深处，从两个至关重要的视角，重新审视这对电容：一个关乎“驱动”的效率与极限，另一个则直指“损耗”的根源与热能。

视角一：驱动视角——电容是如何“拖慢”开关脚步的

想象一下，你要推动一扇沉重的大门，门的重量决定了你需要使多大的劲、花多长时间才能让它动起来。mos管的栅极（Gate）就是这扇“门”，而输入电容（Ciss），本质上就是这扇门的“惯性”。

Ciss = Cgd + Cgs。 这个简单的公式背后，是驱动电路必须面对的挑战。当你给栅极施加驱动电压时，首要任务不是让管子导通，而是必须先给这个电容“充电”，直到电压超过阈值（Vth），MOS管才会开始响应。这个充电过程所需的时间和电流，直接决定了开关速度的上限。

• 栅极驱动电流的角逐： 驱动器的能力并非无限。驱动电流（Ig）的大小，与所需充电时间（t）满足关系：Q = Ciss * V ≈ Ig * t。想要开关速度快（t小），就必须提供更大的驱动电流（Ig大）。如果驱动电流不足，栅极电压上升缓慢，MOS管就会长时间停留在线性区（放大区），此时管压降大、电流也大，产生巨大的开关损耗。这就是为什么高频应用必须搭配强悍的“门驱动器”（Gate Driver），它就像一位专业短跑教练，能在瞬间爆发出巨大能量，推动栅极快速跨越危险区。

• 密勒平台的迷思： 在开关过程中，特别是开通时，会出现一个电压变化缓慢的“平台期”，这常常被归咎于密勒电容（Cgd，即Crss）的效应。实际上，这是因为漏极电压（Vds）开始下降时，通过Cgd耦合，需要驱动源提供额外的电流来“抵消”这种耦合效应，维持栅极电压的上升。这相当于在充电路上突然增加了一个额外的负载，进一步“拖累”了开通速度。理解这一点，对于优化驱动回路设计、减少寄生电感至关重要。

因此，从驱动视角看，Ciss（尤其是其中的Cgd）是设定电路频率上限和驱动设计复杂度的关键。它无声地划下了一条边界：想要飞得多高（频率多快），就得先有一双足够强健的翅膀（低电容与强驱动）。

视角二：损耗视角——电容是如何“偷走”能量转化为热的

如果说驱动视角关注的是“能不能快起来”，那么损耗视角关心的则是“快起来的代价是什么”。每一次开关，不仅是一次状态的切换，更是一场能量的搬运与转换，而输出电容（Coss）和反向传输电容（Crss）正是这场转换中主要的“能量小偷”。

Coss = Cds + Cgd。 输出电容存储的能量，在每次开关动作中，都必须被妥善处理——要么归还给电源，要么，更常见地，被消耗在MOS管内部，变成热量。

1. 开关损耗的“电容贡献”： 在硬开关电路中（最常见），MOS管开通瞬间，其漏源极间还承受着高电压（Vds）。此时，输出电容Coss中储存的能量（Eoss = 1/2 * Coss * Vds²）无法瞬间转移，会通过刚刚开始导通的沟道迅速放电。这个过程与上升的电流叠加，直接产生了显著的开通损耗。电压越高、电容越大，这份“开门红包”就越烫手。

2. 关断损耗的“潜在威胁”： 关断时情况类似但略有不同。虽然Coss的能量损耗机制存在，但关断损耗的主要矛盾通常是电流拖尾与电压上升的交叠。不过，在某些软开关技术（如LLC谐振）中，巧妙利用Coss（使其成为谐振电容的一部分）来实现零电压开关（ZVS），正是将这位“小偷”化敌为友的经典案例。这时，Coss的大小直接决定了实现ZVS所需的能量和条件。

3. 信号完整性的暗流： 在高频、大电流的并联应用中，Coss的差异还会带来动态均流问题。即使是同一型号的MOS管，其Coss参数的微小偏差，也可能导致它们在开关瞬间承受不同的电压电流应力，长期运行下加剧老化不均。这要求工程师在选型时，不仅要看典型值，更要关注参数的一致性。

因此，从损耗视角看，Coss是计算开关损耗、评估热设计裕量和构思软开关拓扑的核心参数。它就像汽车发动机的排量，一定程度上决定了基础的“油耗”（损耗）水平，而优秀的工程师则像赛车调校师，通过电路拓扑和驱动策略，让每一份能量都被更高效地利用。

总结：在轻盈与高效之间寻找平衡

输入电容（Ciss）与输出电容（Coss），这一对孪生参数，共同勾勒出MOS管在高频领域的性能轮廓。Ciss定义了驱动的难度与速度的天花板，是“进攻”的矛；Coss则决定了每次开关的能量税负，是“防守”的盾。

在实际设计中，没有完美的“零电容”器件。降低电容往往意味着增大芯片面积，可能带来成本上升或导通电阻（Rds(on)）的增加。因此，优秀的工程师总是在开关速度、驱动损耗、导通损耗、系统成本之间进行精妙的权衡。

下一次当你阅读MOS管的数据手册，不妨多花几分钟凝视这几项电容参数。它们不再是枯燥的数字，而是一个开关器件生命律动的频率与呼吸的节奏。理解它们，就是理解功率电子学中那份于方寸之间驾驭能量、在纳米秒量级追逐效率的艺术。
