软开关mos的ds上并联电容目的

在功率电子变换器的设计过程中，工程师们常常会在功率mosfet的漏极和源极之间主动并联一个电容。这个看似简单的举动，背后实则蕴含着提升电路可靠性、效率与性能的多重智慧。

吸收电压尖峰，守护器件安全

功率mosFET在开关过程中，尤其是关断瞬间，电路中的寄生电感（比如变压器的漏感或线路杂散电感）会因电流的突变而产生反向电动势。这就像急速关闭水龙头时，水管会因水流的惯性而剧烈震动甚至发出巨响一样，在电路中则表现为高频的尖峰电压。

这个尖峰电压会叠加在MOSFET原本需要承受的关断电压之上，使其承受巨大的电压应力，严重时甚至可能击穿器件。并联在DS之间的电容，此时就如同在剧烈震动的水管旁加装了一个缓冲水囊。在电压尖峰出现的极短时间内，电容能够迅速吸收这部分能量，将其储存起来，从而有效抑制电压的过冲，将MOSFET两端的电压钳位在安全范围内。这层保护直接提升了器件的耐用性和系统的可靠性。

实现软开关，攻克效率瓶颈

随着开关频率的不断提升，传统的硬开关方式下损耗剧增的问题变得突出。在硬开关过程中，MOSFET的电压和电流会在开关瞬态同时处于较高水平，产生显著的交叠损耗。并联电容的第二个关键作用，便是与电路中的电感（如变压器的漏感、励磁电感）协同工作，构成一个谐振网络，为实现零电压开关创造条件。

具体来说，在MOSFET关断时，电流会从通道转向给这个并联电容充电，使得电容上的电压（也就是DS电压）从零开始缓慢、线性地上升。由于电容的缓冲，电压不会瞬间跃升，这就避免了电压和电流的大幅度交叠，显著降低了关断损耗。更重要的是，为实现ZVS奠定了基础。通过巧妙的控制策略，可以利用电感中的能量在MOSFET下次开通前，先谐振地将该并联电容两端的电压放电至零，从而实现零电压开通。软开关技术能减小开关过程中的电磁干扰和电压尖峰，从而提高电路的可靠性和稳定性。

调节谐振频率，优化动态性能

在某些特定的电路拓扑中，尤其是在谐振变换器中，这个并联电容的价值还体现在它能够参与决定系统的谐振频率。电容的容值是一个关键参数，工程师通过选择合适的容值，可以精确地调整电路的谐振点，从而优化变换器在不同负载条件下的工作状态，增强控制的灵活性和系统的负载适应能力。这就好比在演奏弦乐时，通过微调琴弦的张力（相当于改变电容值）来改变音高（谐振频率），使其能够精准地适应不同曲目的要求。

减缓电压变化，协同提升性能

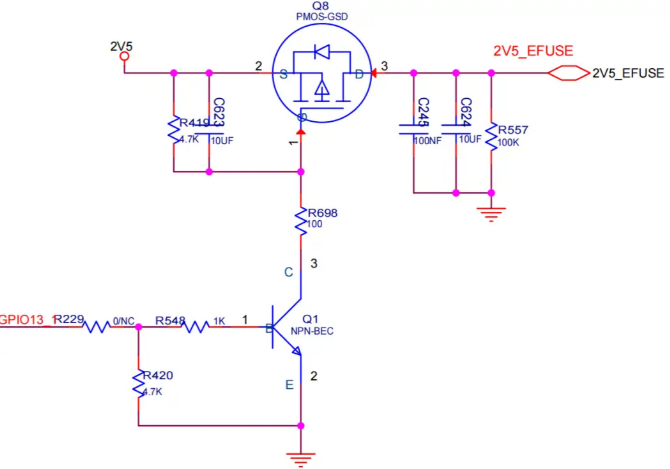

除了上述主要目的，DS并联电容还能通过减缓MOSFET关断时的电压变化率来带来额外的好处。较慢的电压变化率有助于降低开关过程中的电磁干扰强度，同时也能减轻因电路寄生参数引起的振荡现象。值得注意的是，为了确保MOS管的稳定工作，防止因栅极悬空导致的意外导通，通常会在栅极配置下拉电阻。当没有驱动信号时，该电阻能够将栅极电位固定在低电平，避免误触发。这种栅极电阻的稳定配置与DS并联电容的动态保护相结合，共同构筑了MOSFET可靠运行的坚实防线。

综上所述，在软开关MOS的DS两端并联电容，远非一个简单的动作。它是一个集电压应力抑制、开关损耗降低、谐振特性调节及EMI改善于一体的综合性设计策略。深入理解其背后的物理过程与多重目的，对于设计出高效、可靠、紧凑的现代功率电子装置至关重要。
