mos管米勒电容效应讲解

发布时间:2025-07-05编辑:国产MOS管厂家浏览:0

当讨论MOS管开关速度时,米勒效应如同一个无法忽视的“隐形刹车”,无声地影响着每一个高频电路的性能。这个隐藏在栅极与漏极之间的电容效应,常让工程师在电路调试中苦寻原因。本文将带您深入mos管内部,揭示米勒电容效应的形成机制及其在电路设计中的关键影响。

### 一、米勒电容效应:mos管高速开关的隐形壁垒

米勒电容效应,又称密勒效应,其核心源于MOS管内部存在的**寄生电容Cgd(栅漏电容)**。当MOS管在开关过程中,特别是处于放大区(饱和区)时,栅极-漏极间电压的剧烈变化将显著“放大”Cgd电容的实际影响,导致栅极驱动电流被大量分流,进而形成独特的开关特性瓶颈。

### 二、效应核心成因:内部电容的“放大器”角色

1. **核心电容:Cgd**

* MOS管物理结构中,栅极与漏极重叠区域形成寄生电容Cgd(又称Crss),其值虽小(通常几pF到几十pF),却因米勒效应获得倍增影响。

* 其介质主要为**栅氧化层**,尺寸与工艺参数直接相关。

2. **效应放大机制**

* **开关过程关键阶段(放大区/饱和区)**:当Vgs > Vth且Vds较高时,管子处于饱和区,此时漏极电压Vd的变化将显著影响栅极驱动回路。

* **米勒电容倍增**:根据米勒定理,等效到输入端的电容变为**Cgd * (1 - Av)**,其中Av为电压放大倍数(绝对值远大于1,例如-10倍)。这使得输入回路实际需驱动的电容远大于Cgd本身。

* **“米勒平台”现象**:在开启过程中,栅极电压Vgs上升到接近Vth后会出现明显平缓阶段(平台区),驱动电流主要对米勒电容充放电,而非提升Vgs。Vd在此阶段快速下降。

### 三、米勒效应带来的关键工程影响

| 影响层面 | 具体表现 | 潜在后果 |

| :----------- | :----------------------------------------------------------------------- | :---------------------------------------- |

| **开关速度** | 延长开启/关断时间,尤以“米勒平台”阶段为甚 | 系统频率受限,效率下降 |

| **开关损耗** | 平台区电压、电流均处于高位时间长 | 导通损耗显著增加,温升风险高 |

| **驱动需求** | 需瞬时提供大电流对米勒电容充放电 | 驱动电路复杂性、成本增加 |

| **电压应力** | 关断时刻Vds尖峰可能更高 | 器件过压击穿风险增大 |

| **振荡风险** | 寄生参数与米勒电容耦合可能导致栅极振荡 | 系统不稳定,EMI问题恶化 |

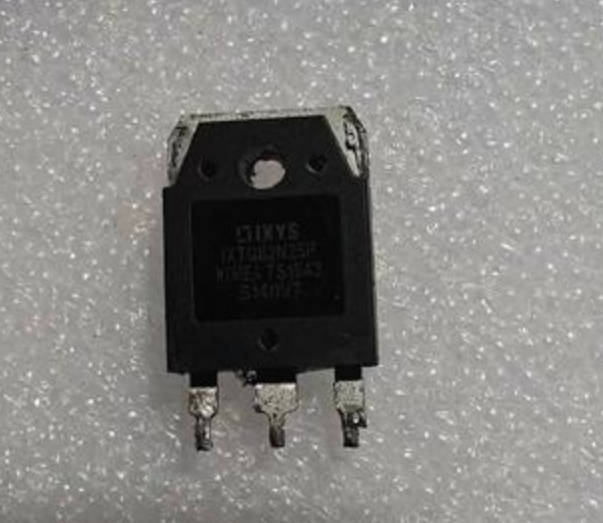

mos管米勒电容效应讲解

### 四、应对米勒效应的设计策略

1. **优化栅极驱动**

* **降低驱动电阻(Rg)**:加速对米勒电容的充放电(需平衡振荡风险)。

* **增强驱动电流能力**:使用专用驱动芯片或图腾柱电路。

* **有源米勒箝位(Active Miller Clamp)**:高端驱动IC集成功能,在关断时短暂导通下拉路径,快速泄放Cgd电荷,极大抑制Vds尖峰和振荡。

2. **缓冲吸收电路**

* **RC缓冲器(RC Snubber)**:在DS极间并联小电容+电阻串联支路,吸收关断能量,抑制Vds尖峰和振荡(需仔细计算参数)。

3. **器件选型优化**

* **选择Cgd/Ciss比值小的MOS管**:低Qg、低Crss器件是高速开关应用的优选。

* **考虑SiC/GaN器件**:新型宽禁带器件具有**超低Cgd/Ciss比**和**零反向恢复电荷**,显著弱化米勒效应,实现更高频高效开关。

4. **PCB布局精要**

* 最大限度**缩短驱动回路**(尤其栅极路径)。

* 优化功率回路设计,减小寄生电感。

### 五、结论:掌握电容效应,突破开关瓶颈

米勒电容效应是MOS管高速开关的核心制约因素,深刻理解其**Cgd寄生电容的“倍增”机制**及**“米勒平台”特性**是优化设计的基础。针对其带来的速度、损耗及可靠性挑战,工程师需综合运用**低阻驱动、有源箝位、缓冲电路、优选器件**等策略。随着SiC/GaN等新一代功率半导体技术的发展,器件自身对米勒效应的天然抑制能力开启了高效电力电子的新篇章。精准把握这些特性与对策,方能设计出真正高效、可靠的功率转换系统。

> “在调试开关电源时,栅极波形上那个诡异的平台困扰了我整整一周。当最终锁定米勒电容效应并引入有源箝位电路时,MOS管的温升骤降了30℃——那瞬间的豁然开朗,正是电子工程师突破技术迷雾的最佳奖赏。” —— 一位资深电源设计工程师的实战笔记

通过上述结构化解析与实战解决方案,您不仅能透彻理解MOS管米勒电容效应,更能将理论转化为解决实际工程挑战的利剑,在各类开关电路设计中占得先机。
