mos管栅极和漏极并一个电容

在电子电路设计中，MOS管（金属氧化物半导体场效应晶体管）的寄生电容效应一直是工程师们需要谨慎处理的难题。尤其是栅极与漏极之间的电容连接，不仅影响开关速度，还可能引发米勒效应等复杂问题。今天，我们将深入探讨在mos管栅极和漏极之间并联电容的设计考量，以及它如何像一把双刃剑，既可能优化性能，又可能带来潜在风险。

寄生电容：mos管中看不见的“隐形负载”

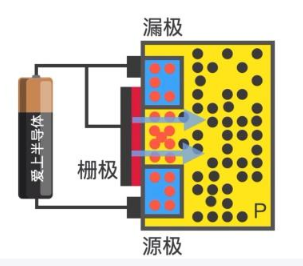

MOS管内部存在三个与生俱来的寄生电容：栅源电容（Cgs）、栅漏电容（Cgd）和漏源电容（Cds）。这些电容就像隐藏在晶体管结构中的“小水库”，当电压变化时，它们会吸收或释放电荷，直接影响MOS管的响应速度。其中，栅漏电容（Cgd）尤为关键，因为它直接参与了米勒效应——一种因电容反馈导致栅极电压变化被放大的现象。这种现象类似于用力推一扇弹簧门，门在闭合时会因弹簧反弹而延迟关闭，导致开关动作变得拖沓。

并联电容的意图：是解药还是新问题？

在实际设计中，工程师有时会在栅极和漏极之间额外并联一个电容。这一操作的核心目的通常是为了抑制高频振荡或减缓电压变化率，类似于给高速行驶的汽车装上减震器。例如，在开关电源中，过快的电压跳变可能引发电磁干扰（EMI），通过并联电容可以平滑波形，降低噪声。然而，这种做法会显著增加等效的栅漏电容，进一步加剧米勒效应。此时，MOS管的开启和关断过程会变得更慢，导致开关损耗增加，甚至可能使器件发热加剧——就像试图用更粗的水管排水，却因水流惯性过大而难以快速控制。

米勒效应的双重面孔

米勒效应本质上是由Cgd引起的电荷“镜像效应”。当栅极电压上升时，漏极电压下降，Cgd会将漏极的电压变化反馈到栅极，相当于给栅极额外“注入”了一部分电荷。这种现象在开关过程中尤为明显：假设原本需要10 ns充满的栅极电容，因米勒效应可能需要15 ns才能完成。并联外部电容后，这一延迟会被进一步放大。但有趣的是，在某些需要软开关的应用中（如谐振转换器），这种延迟反而可以被利用来实现零电压开关（ZVS），降低损耗。

设计平衡术：电容值与电阻的协同

为了规避并联电容的副作用，工程师通常会采取组合策略。例如，在栅极驱动回路中串联电阻（RG），通过限制充电电流来抑制振荡，这就像给电容充电回路加入“限流阀”。此外，齐纳二极管的引入可以防止静电放电损坏栅极，但其本身的结电容又可能成为新的干扰源，因此需谨慎选择耐压值与容抗特性。一个经验法则是：并联电容值应远小于Cgd的固有值（例如不超过其10%），同时配合栅极电阻调整驱动能力，避免形成过强的RC延迟网络。

工艺与结构的隐藏变量

MOS管的寄生电容并非固定不变。从制造工艺看，栅极氧化层厚度、沟道宽度（W）等参数会直接影响电容大小。更薄的氧化层意味着更大的单位面积电容，而更宽的沟道则像扩展的“电容器极板”，导致总电容上升。在定制化设计中，若盲目并联外部电容，可能掩盖了工艺优化的可能性——例如通过调整沟道宽度或采用先进封装技术来降低固有寄生参数，这比外部补偿更从根本上解决问题。

总结而言，栅漏并联电容是一个需要精确权衡的设计手段。它既可以是应对高频噪声的应急方案，也可能是性能瓶颈的制造者。优秀的工程师会像钟表匠调节齿轮一样，综合考虑电容值、驱动电阻、工艺特性乃至散热条件，让MOS管在速度与稳定性之间找到最佳平衡点。
