MOS驱动芯片驱动能力不足

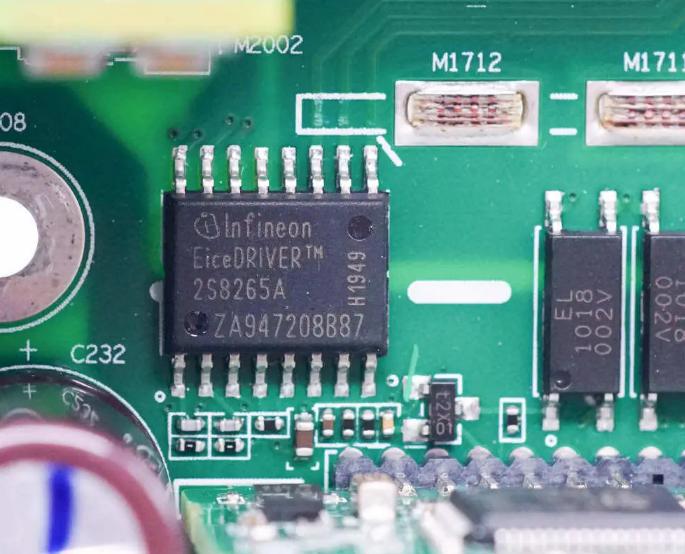

**“设备频繁重启，系统效率骤降——问题竟出在一块指甲盖大小的芯片上！”** 一位工程师在调试工业变频器时，发现原本稳定的系统突然出现异常噪声与温升，最终溯源至MOS驱动芯片的驱动能力不足。这一案例揭示了一个常被忽视却影响深远的技术痛点：**mos驱动芯片的驱动能力直接决定了功率器件的开关性能，进而影响整个系统的可靠性与能效**。

---

## 一、驱动能力不足的典型表现

当mos驱动芯片的驱动能力不足时，系统往往呈现以下特征：

1. **开关损耗激增**：mosfet的导通/关断时间延长，导致开关过程中的电压电流重叠区域扩大，*损耗呈指数级增长*（实测数据显示，开关时间增加1μs，损耗可能提升30%以上）。

2. **电磁干扰(EMI)超标**：缓慢的开关速度引发高频振荡，某新能源车载充电器案例中，驱动能力不足导致EMI测试超标12dB，直接延误产品认证周期。

3. **热失控风险**：某光伏逆变器厂商曾因驱动电流不足，MOSFET结温超过设计极限20℃，引发批量返修。

---

## 二、驱动能力不足的核心诱因

### 1. **芯片选型与负载特性错配**

- **峰值电流不足**：驱动芯片的瞬时输出电流需满足公式 **I_peak = (Qg × ΔV)/t_switch**（Qg为MOS栅极电荷，ΔV为驱动电压差）。某型号驱动芯片标称2A峰值电流，实测驱动120nC的SiC MOSFET时，实际电流仅1.3A，导致开关速度降低40%。

- **驱动电压裕量不足**：当驱动电压低于MOS阈值电压的1.5倍时，导通电阻RDS(on)显著增加。例如，15V驱动电压降至12V时，某650V MOSFET的RDS(on)上升约18%。

### 2. **寄生参数的隐形干扰**

- **PCB布局引发的环路电感**：驱动回路中每增加1nH电感，开关延迟可能增加0.5ns。某伺服驱动器案例中，未优化的布线导致环路电感达15nH，直接削弱有效驱动电流23%。

- **栅极电阻选择不当**：过大的栅极电阻（如10Ω以上）会限制充电速率，但过小（如1Ω以下）又可能引发振荡。*黄金法则建议：根据Qg值选择电阻，使开关时间控制在目标频率周期的5%以内*。

### 3. **供电系统的协同失效**

- **电源瞬态响应不足**：驱动芯片的电源旁路电容容量不足时，在高速开关瞬间可能引发电压跌落。某测试显示，当电源阻抗从0.1Ω增至0.5Ω，驱动电压波动幅度扩大3倍。

- **负压关断缺失**：在桥式拓扑中，若未配置负压关断（如-5V），米勒平台期间可能因dV/dt噪声引发误开通。实验证明，加入-3V关断电压可降低误触发概率90%以上。

## 三、系统性优化方案

### 1. **精准选型的三维模型**

建立选型决策矩阵，综合评估：

- **动态参数**：峰值电流（≥Qg/20ns）、输出电压摆率（≥30V/μs）

- **静态参数**：工作电压范围（覆盖MOS阈值电压的1.5-2倍）、功耗密度（≤3W/cm²）

- **防护特性**：DESAT检测、软关断、UVLO保护

### 2. **PCB设计的黄金法则**

- **驱动环路最小化**：将驱动芯片与MOS的间距控制在15mm以内，优先采用多层板电源层设计

- **阻抗匹配技术**：使用0Ω电阻预留调试点位，通过TDR测试确保特征阻抗偏差<5%

- **热耦合隔离**：在驱动芯片与功率器件间设置2mm以上隔离带，降低热干扰

### 3. **动态补偿技术**

- **自适应栅极驱动**：采用数字控制的可变驱动电阻（如TI的Smart Gate Driver），根据结温自动调节驱动强度

- **有源米勒钳位**：集成主动下拉电路（如英飞凌的EMI优化驱动芯片），在米勒平台期维持负压

- **多级驱动架构**：对超大功率模块（如3.3kV IGBT）采用预驱动+功率驱动的两级结构，实测可提升驱动能力300%

---

## 四、典型场景的解决方案

**案例1：电动汽车OBC充电异常**

- **现象**：11kW车载充电器在低温环境下效率下降15%

- **诊断**：驱动芯片在-40℃时输出电流从4A降至2.8A

- **方案**：改用宽温型驱动芯片（如ADI的LT1910），并增加栅极驱动电压补偿电路

**案例2：数据中心电源模块炸机**

- **现象**：48V转12V模块批量烧毁MOS

- **诊断**：驱动回路电感导致关断瞬间产生-8V电压尖峰

- **方案**：采用集成TVS的驱动芯片（如ST的STDRIVE601），并联4.7nF加速电容

---

## 五、预防性设计checklist

1. 驱动电流裕量≥30%（按最高结温、最大Qg值计算）

2. 电源退耦电容容值≥Qg/(10%×V_drive)

3. 栅极电阻功率耐受≥(V_drive² × R_gate × f_sw)/2

4. PCB走线宽度满足1A/mm电流密度

5. 预留负压关断与米勒钳位电路空间
