mos管开关条件

在电子电路设计中，MOS管凭借其高输入阻抗、低驱动功率和优秀的开关特性，成为电源管理、电机驱动、开关电源等领域的绝对主力。**理解其精确的开关导通与截止条件并非单纯的学术探讨，而是设计高效可靠电路的关键基石，直接影响系统性能和稳定性。**

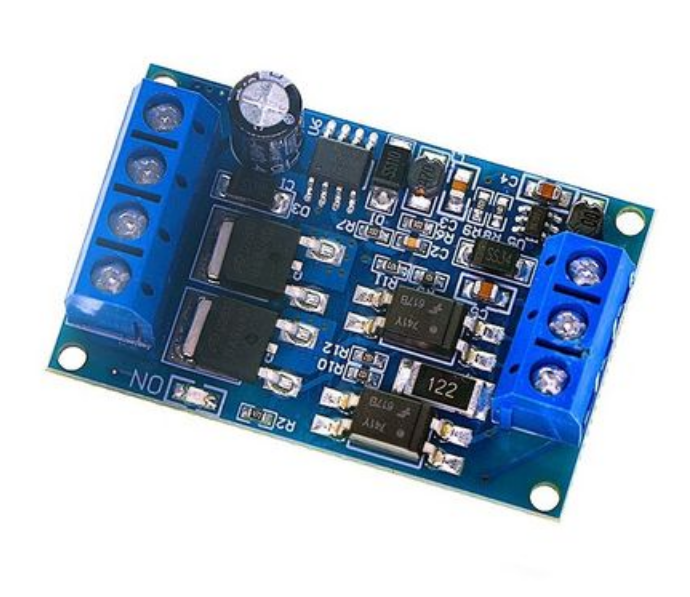

### 一、mos管作为开关的核心原理

mos管（金属氧化物半导体场效应晶体管）通过施加在栅极（G）相对于源极（S）的电压（VGS）来控制漏极（D）与源极（S）之间的沟道形成与导电能力。开关模式是其在数字电路和功率转换中最核心的应用形态。

### 二、深入解析MOS管的开关导通条件

1. **阈值电压（Vth）的核心作用：**

* **定义：** 这是使MOS管沟道开始形成，漏极电流（ID）开始显著增加的最小栅源电压（VGS）。它是MOS管自身的固有特性参数。

* **导通的关键条件（增强型MOS管）：**

* **NMOS：** 要可靠导通，需满足 **VGS > Vth** （Vth > 0）。

* **PMOS：** 要可靠导通，需满足 **VGS < Vth** （Vth < 0），或等效地 |VGS| > |Vth| 且 VGS 为负。

* **实际导通判断：** 仅满足 VGS 略大于 Vth 时，沟道电阻 RDS(on) 仍然很大，导通状态不佳，功耗高。

2. **实现良好导通的电压要求（驱动充分）：**

* 为获得足够小的导通电阻 RDS(on) 和低的导通压降（保证效率与低发热），栅极驱动电压必须**远大于**阈值电压。

* **典型驱动电压：**

* **NMOS：** 常采用 VGS = +10V, +12V 或 +15V（具体依器件规格书而定）。

* **PMOS：** 常采用 VGS = -10V, -12V 或使 VS - VG > |Vth| 并留有余量的值。在单电源系统中也常用 VGS 接近 0V (G接地) 来导通负载接 VCC的 PMOS。

* **导通电阻 RDS(on)：** 这是MOS管在充分导通时D-S间的电阻值。驱动电压 VGS 越高，RDS(on) 越低，导通损耗越小，效率越高。务必查阅器件规格书中的 RDS(on) vs VGS 曲线图。

3. **栅极电荷与驱动能力：**

* 导通MOS管不仅是提供静态电压，还需为栅极电容（Ciss = Cgd + Cgs）充入足够的电荷（Qg）。

* 栅极驱动电路（如驱动器IC、晶体管）必须能提供足够的峰值电流（Ipeak），以快速对栅极电容进行充放电，确保开关速度足够快，减少开关过渡时间内的损耗。**驱动能力的强弱直接决定了开关频率上限和效率表现。**

### 三、MOS管可靠关断的条件

1. **电压条件（截止的核心）：**

* **NMOS：** 要可靠关断，需确保 **VGS ≤ Vth**（通常设计为 VGS ≤ 0V 以彻底消除沟道）。

* **PMOS：** 要可靠关断，需确保 **VGS ≥ Vth**（通常设计为 VGS 接近其源极电压 VS）。

### 四、实际应用中的关键考量因素（工程实践要点）

1. **克服米勒平台：** 开关过程中，当 VDS 开始下降时，栅漏电容 Cgd 会通过米勒效应显著增大等效输入电容，导致 VGS 在一段时间内几乎维持不变（平台期）。强驱动电流可缩短平台时间，降低开关损耗。选择具有低 Qgd（栅漏电荷）的MOS管能有效改善此问题。

2. **栅极电阻（RG）的优化：**

* 串联在驱动电路与栅极之间的电阻。

* **作用：**

* 限制峰值充电电流，保护驱动器和MOS管栅极氧化物。

* 阻尼栅极回路的LC谐振（由栅极电感和电容引发），防止振荡。

* 控制开关速率（dv/dt, di/dt），在开关速度、EMI和开关损耗间取得平衡。**过大电阻会严重减慢开关速度并增加损耗；过小电阻则可能引发振荡和EMI问题。**

3. **体二极管的影响：**

* 所有MOS管内部都存在一个由源极指向漏极（NMOS）或漏极指向源极（PMOS）的寄生二极管。

* **导通影响：** 当MOS管关断且D-S承受反向电压（对NMOS是 VDS < 0）时，体二极管会导通。**在开关电源的同步整流或电机驱动的续流路径中，此二极管至关重要；但在许多开关应用中，其导通压降较高、反向恢复慢（Qrr），会造成显著损耗和发热问题。**

* 解决方案：在需要低损耗反向并联通路时，常外接并联肖特基二极管。

4. **安全工作区（SOA）：**

* MOS管在开关过程中需始终工作在规格书规定的安全工作区内，该区域由最大漏源电压 VDS、最大漏极电流 ID、最大允许功率耗散、以及二次击穿限制线共同界定。**开关瞬间的电压电流重叠是最易发生失效的危险区域。**

5. **热管理（可靠性基础）：**

* 开关损耗和导通损耗最终转化为热能。**确保MOS管结温不超过规格书限值至关重要。** 需根据功耗计算和热阻参数，设计充足的散热措施（散热片、风扇等）。
