mos管开通和关断条件

MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是电子电路中广泛使用的半导体器件，它以其高输入阻抗、低功耗和快速开关特性而受到青睐。了解mos管的开通和关断条件对于设计和分析电子电路至关重要。本文将详细介绍mos管的工作原理以及其开通和关断的条件。

## MOS管的基本结构

MOS管是一种场效应晶体管，主要由源极（Source）、漏极（Drain）、栅极（Gate）和衬底（Substrate）组成。根据导电类型，MOS管可以分为N型MOS管（NMOS）和P型MOS管（PMOS）。NMOS的载流子为电子，而PMOS的载流子为空穴。

## MOS管的工作原理

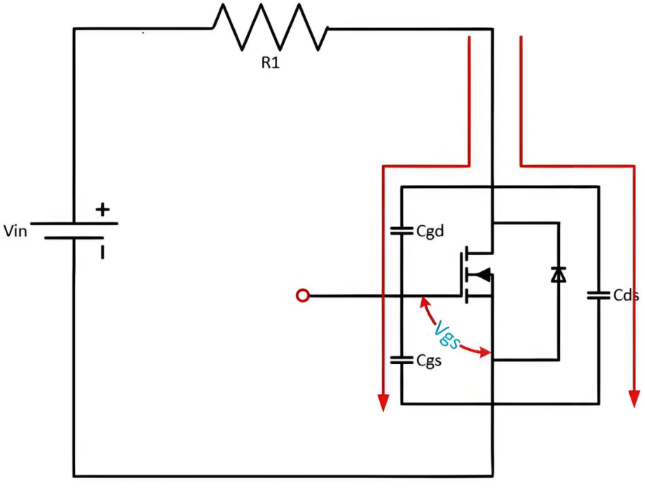

MOS管的工作原理基于电场控制。当在栅极和源极之间施加电压时，会在栅极下方形成导电通道，从而控制源极和漏极之间的电流。对于NMOS管，当栅极电压高于阈值电压时，导电通道形成，MOS管导通；对于PMOS管，当栅极电压低于阈值电压时，导电通道形成，MOS管导通。

## MOS管的开通条件

### NMOS管的开通条件

1. **栅极电压**：栅极电压必须大于源极电压与阈值电压之和，即 \( V_{GS} > V_{th} \)。

2. **源极和漏极电压**：漏极电压应高于源极电压，以形成正向偏置，使电流从漏极流向源极。

### PMOS管的开通条件

1. **栅极电压**：栅极电压必须小于源极电压与阈值电压之差，即 \( V_{SG} > V_{th} \)。

2. **源极和漏极电压**：漏极电压应低于源极电压，以形成正向偏置，使电流从源极流向漏极。

## MOS管的关断条件

### NMOS管的关断条件

1. **栅极电压**：栅极电压必须小于或等于阈值电压，即 \( V_{GS} \leq V_{th} \)。

2. **源极和漏极电压**：无论漏极电压如何，只要栅极电压不满足开通条件，MOS管将保持关断状态。

### PMOS管的关断条件

1. **栅极电压**：栅极电压必须大于或等于源极电压与阈值电压之差，即 \( V_{SG} \leq V_{th} \)。

2. **源极和漏极电压**：无论漏极电压如何，只要栅极电压不满足开通条件，MOS管将保持关断状态。

## 影响MOS管开关的因素

1. **温度**：温度的变化会影响MOS管的阈值电压。一般来说，温度升高会导致阈值电压下降。

2. **制造工艺**：不同的制造工艺会导致MOS管的电气特性有所不同，包括阈值电压和跨导等。

3. **体效应**：对于NMOS管，如果源极和衬底之间存在电压差，会产生体效应，导致阈值电压增加。

## 结论

MOS管的开通和关断条件主要取决于栅极电压与源极电压之间的关系，以及是否满足阈值电压的要求。理解这些条件对于正确使用MOS管和设计电子电路至关重要。在实际应用中，还需要考虑温度、制造工艺和体效应等因素对MOS管性能的影响。通过合理选择和应用MOS管，可以实现高效、稳定的电子电路设计。
