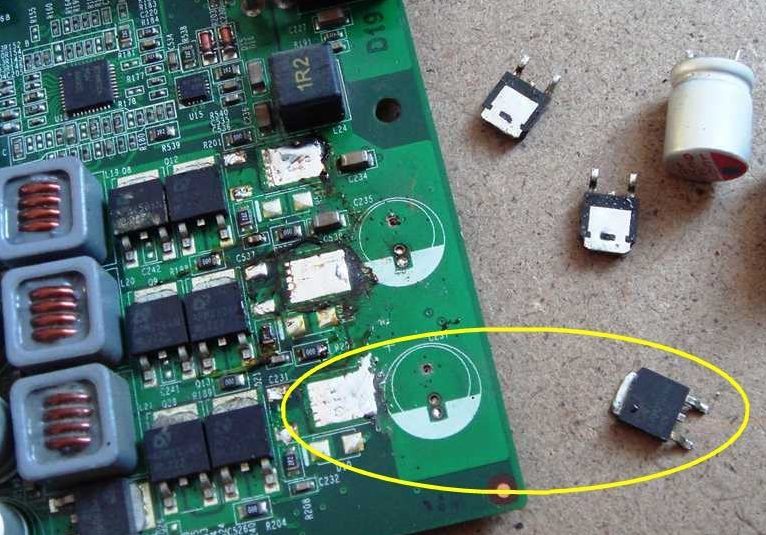

输出端mos管击穿的原因分析

在电子设备的运行中，MOS管作为关键元件，其稳定性至关重要。然而，输出端mos管击穿的问题却时常困扰着众多工程师和技术人员。深入探究其击穿原因，对于保障设备的可靠运行具有重要意义。

过高电压：击穿的“罪魁祸首”之一

过高的电压是导致mos管击穿的常见原因。当电压超出MOS管的耐压能力时，就如同给一个脆弱的气球不断充气，超过其承受极限，必然会引发破裂。具体而言，电压超过MOS管的耐压范围，会使MOS管内部的电场强度过大，就像在平静的湖面投入巨石，激起巨大的波澜，从而使得绝缘层被击穿。

例如在一些电源电路中，如果电网电压出现波动，瞬间过高的电压就可能加到MOS管上，若没有足够的保护措施，就很容易将其击穿。为解决这一问题，可以增加MOS管的耐压能力，比如采用耐压更高的材料或结构，这就好比给气球换上更坚韧的材质，让它能承受更大的压力。同时，在设计电路时，要合理选择工作电压范围，确保MOS管在安全的电压环境下工作。

电流冲击：瞬间的“洪流冲击”

在开关电路中，电流引线的突然开关或电流负载的突然变化会产生电流冲击，这对MOS管来说，犹如汹涌的洪水瞬间冲击堤坝。电流的急剧变化会产生强大的冲击力，超出MOS管的承受能力，进而导致其被击穿。

比如在电机控制电路中，当电机突然启动或停止时，电流会发生突变，若没有相应的保护电路，MOS管就很容易受损。为应对电流冲击，可添加电流抑制电路，通过电感、电容、二极管等元件限制电流的上升速度，使电流变化更加平缓，就像在河流中设置水闸，调节水流的速度，减少对堤坝的冲击。

温度过高：无形的“热杀手”

当MOS管工作时，会像一台运转的机器一样产生一定的热量。如果散热不良，热量就会在管内积聚，使温度不断升高。过高的温度会对MOS管的性能产生严重影响，甚至导致击穿。

打个比方，MOS管就像人在高温环境下工作，如果散热不好，人就会中暑甚至危及生命。同样，MOS管在高温下，其内部材料的性能会发生变化，绝缘性能下降，就像建筑材料在高温下变得脆弱，最终可能导致击穿。因此，优化散热设计至关重要，比如增加散热片、改善散热风道等，让MOS管能在适宜的温度环境下工作。

共模干扰：隐藏的“破坏者”

共模干扰也是导致MOS管击穿的一个不可忽视的因素。在复杂的电磁环境中，各种干扰信号就像隐藏在暗处的“敌人”，时刻威胁着MOS管的安全。共模干扰会使MOS管的栅极电压发生异常波动，超出其正常工作范围，从而引发击穿。

例如在一些通信设备中，周围的电磁信号较强，如果没有良好的电磁兼容性设计，共模干扰就容易通过线路传入MOS管，造成损坏。为减少共模干扰的影响，需要加强电路的屏蔽和滤波设计，就像给设备穿上一层“防护服”，阻挡外界干扰的入侵。

静电放电：潜在的“致命一击”

MOS管的栅极氧化层非常薄，仅仅数纳米厚，这使得它对静电放电极为敏感。静电放电可以在极短的时间内产生数千伏的电压，就像天空中的闪电，瞬间释放出巨大的能量，足以将MOS管的栅源极击穿。

比如在干燥的冬季，人体携带的静电电压可能高达数千伏，当接触MOS管时，如果没有良好的静电防护措施，就很容易将MOS管击穿。因此，在生产和使用过程中，要加强静电防护，如使用防静电设备、佩戴防静电手环等，为MOS管营造一个安全的“静电防护区”。

质量与工艺问题：内在的“隐患”

除了上述外部因素，MOS管自身的质量和制造工艺也会对其抗击穿能力产生影响。如果栅极氧化层的质量问题或厚度不足，就相当于建筑物的基础不牢固，在受到外界压力时更容易出现问题。

例如一些低质量的MOS管，在生产过程中可能存在工艺缺陷，导致其性能不稳定，容易在正常使用条件下发生击穿。因此，在选择MOS管时，要严格把控质量，选用可靠的产品，从源头上降低击穿的风险。

输出端MOS管击穿是由多种因素共同作用的结果。在实际工作中，我们需要综合考虑这些因素，采取有效的预防和保护措施，以确保MOS管的稳定运行，延长设备的使用寿命。
