nmos高端驱动自举电路分析

在电子电路设计中，Nmos高端驱动自举电路是一种常见且重要的技术。它能够解决电压难题，提高导通效率，为高端NMOS管的驱动提供了可靠的解决方案。本文将对NMOS高端驱动自举电路进行深入分析，帮助读者理解其工作原理、设计要点以及实际应用。

一、Nmos管的基本特性与导通条件

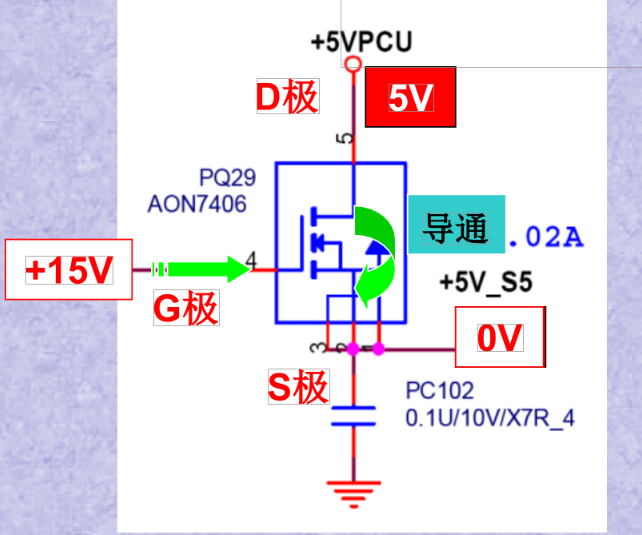

NMOS管是一种场效应晶体管，其主回路电流方向为D极到S极。要使NMOS管导通，需要满足VGS有一定的压差，即VG - VS > VTH，其中VTH为NMOS管的阈值电压。这意味着栅极电压必须高于源极电压一定值，才能使NMOS管进入导通状态。

二、自举电路的原理与作用

自举电路原理：NMOS自举电路是一种利用电容储存电荷并通过放电来达到高电压供应目的的电路设计技术。它通过电容的充放电过程，为NMOS管的栅极提供所需的高电压，从而使NMOS管能够正常导通。

自举电路作用：在高端驱动场景下，由于负载的连接方式，直接驱动NMOS管的栅极会面临电压不足的问题。自举电路通过巧妙地利用电容的储能特性，解决了这一电压难题，提高了NMOS管的导通效率。

三、自举电路的组成与工作原理

电路组成：一个典型的NMOS高端驱动自举电路主要由NMOS管、自举电容C1、自举二极管D1以及相关的电阻等元件组成。其中，自举电容C1用于储存电荷并为NMOS管的栅极提供高电压；自举二极管D1则负责在特定时刻为自举电容充电。

工作原理：当输出为低电平时，自举二极管D1正向偏置，从GVDD电源为自举电容C1充电。此时，自举电容C1将自举节点保持在OUT + GVDD的电压水平。当输出变高时，自举二极管D1反向偏置，阻断GVDD的轨电压，而自举电容C1则通过放电为NMOS管的栅极提供高电压，使其保持导通状态。

四、自举电路的设计要点

电容C1的选择：电容C1的容量大小需根据负载特性和工作频率来选择。容量过小，可能无法提供足够的电荷量，导致NMOS管无法正常导通；容量过大，则可能造成充电时间过长，影响电路的响应速度。

电阻Rb的权衡：电阻Rb的阻值需根据电路最大电流进行权衡。阻值过小，可能导致电流过大，损坏电路元件；阻值过大，则可能影响自举电容的充电效果。

五、自举电路的应用场景与优势

应用场景：NMOS高端驱动自举电路广泛应用于各种需要高端驱动的场景，如电机控制、电源管理、功率转换等。在这些场景中，自举电路能够有效地解决电压驱动问题，提高电路的稳定性和可靠性。

优势分析：与传统驱动方式相比，自举电路具有以下优势：一是能够提供更高的栅极电压，确保NMOS管充分导通；二是通过电容的储能特性，减少了外部电源的依赖，提高了电路的独立性；三是自举电路结构简单、成本低廉，易于实现和应用。

六、总结与展望

通过对NMOS高端驱动自举电路的分析，我们可以看到其在解决电压驱动问题、提高导通效率方面的独特优势。然而，随着电子技术的不断发展，对自举电路的性能要求也越来越高。未来，我们需要进一步优化自举电路的设计，提高其稳定性、可靠性和响应速度，以满足更广泛的应用需求。同时，也需要关注新型驱动技术的研发和应用，为电子电路的发展注入新的活力。
