mos管串联电阻的作用

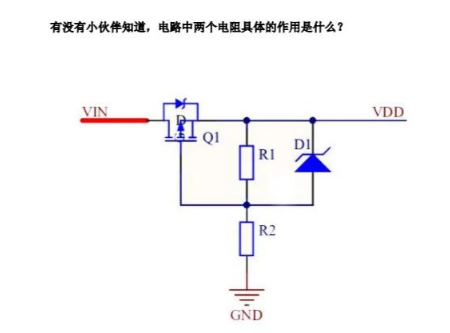

在电子电路设计中，MOS管（金属氧化物半导体场效应晶体管）的应用广泛而关键，其性能的优化往往依赖于外围电路的精心设计。其中，mos管G极（栅极）与S极（源极）之间串联电阻的实践，是提升电路稳定性、控制开关速度及保护元件的重要手段。本文将深入探讨这一设计策略的核心作用与实际应用价值。

一、限流保护，守护驱动安全

想象一下，当mos管如闸门般迅速开启，其栅极与源极间的电容（Cgs和Cgd）在瞬间需要大量电荷填充，这无异于一股电流洪流冲击着驱动芯片。若无适当防护，这股“洪流”可能导致驱动芯片过载甚至损坏。此时，串联在栅极的电阻就像一位忠诚的卫士，通过限制初始的驱动电流，既保护了驱动芯片免受大电流冲击，又确保了MOS管能够平稳、安全地进入导通状态。

二、调控开关速度，平衡性能与稳定

MOS管的开关速度，如同赛车的加速与刹车，需要精准控制。串联电阻在这里扮演了调速器的角色，通过调整其阻值（通常在10Ω至100Ω之间），可以精细调节MOS管的充放电速率，从而影响开关速度。较快的开关速度虽能提升电路响应，但也可能带来电压尖峰等副作用；而适当的电阻值，则能在保证效率的同时，有效抑制这些不稳定因素，实现性能与稳定性的和谐共生。

三、抑制谐振，筑牢电路稳定基石

在高频切换的电路环境中，MOS管与周围的电感、电容可能形成微妙的谐振回路，导致栅极电压异常振荡，影响电路正常工作。串联电阻如同一位调音师，通过引入额外的阻尼，能够显著降低这种谐振现象，确保MOS管栅极电压的平稳，为整个电路的稳定运行提供坚实保障。

四、精准选型，误差控制铸就品质

在实际应用中，串联电阻的选型绝非随意之举。其阻值误差需严格控制在5%以内，以确保电路性能的精确与一致。同时，考虑到功率消耗与散热需求，0805及以上尺寸的电阻成为首选，它们不仅能满足电流承载要求，还能在长时间工作中保持稳定性能，为电路的可靠运行保驾护航。

五、综合考量，优化电路设计

MOS管G-S极串联电阻的设计，是对电路性能、稳定性及元件保护等多方面因素的综合考量。它不仅是一个单纯的限流元件，更是电路设计中不可或缺的“调味剂”，通过精细调整，能够在保障电路安全的前提下，最大化发挥MOS管的效能，提升整个系统的性能表现。因此，在电子电路设计中，对MOS管串联电阻的合理选择与应用，是每一位工程师都需要深入钻研的重要课题。
