单片机驱动mos管电路

在电子设计中，单片机驱动MOS管（金属氧化物半导体场效应晶体管）是一种常见的控制方式，广泛应用于功率控制、信号放大等领域。mos管具有高输入阻抗、低导通电阻和快速开关速度等优点，而单片机作为控制核心，能够通过IO口、PWM（脉冲宽度调制）或专用驱动芯片实现对mos管的精确控制。这种组合在工业自动化、家电控制、电源管理等场景中发挥着重要作用。

单片机与MOS管的协同工作机制

单片机通过其IO口输出高低电平信号，控制MOS管的导通与截止。当单片机输出高电平时，MOS管的栅极电压达到阈值，MOS管导通，电流从漏极流向源极；当输出低电平时，MOS管关闭，电流被切断。这种控制方式类似于“开关”，但MOS管的性能远优于普通机械开关，能够处理更高的频率和更大的电流。

对于小负载（如继电器），单片机可以直接驱动MOS管。但对于大负载（如电机、大功率LED），则需要额外的保护电路，包括电气隔离、过流保护、温度监测等。例如，驱动电机时，由于电机属于电感类负载，在断电瞬间会产生反向电动势，可能损坏单片机或MOS管，因此需要添加保护二极管和吸收缓冲电路。

驱动电路的设计要点与优化策略

1. 小负载驱动：简单直接

• 适用场景：继电器、小型LED、低功耗设备。

• 设计特点：直接使用单片机IO口驱动MOS管，无需复杂电路。

• 注意事项：电感类负载需加保护二极管，防止反向电压损坏器件。

2. 大负载驱动：多重保护

• 适用场景：电机、大功率LED、电源开关。

• 设计特点：

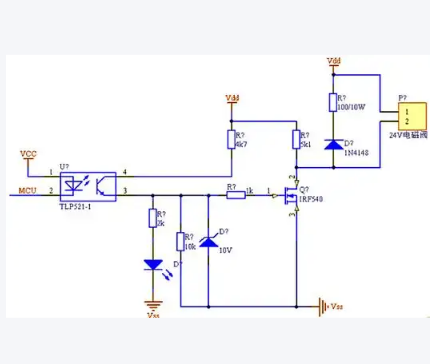

• 电气隔离：通过光耦或变压器隔离控制信号，避免高压干扰。

• 过流保护：添加保险丝或电流检测电路，防止MOS管过载。

• 温度保护：使用温度传感器监测MOS管温度，避免过热损坏。

• 优化策略：采用PWM控制，通过调节占空比实现精确的功率控制。

3. PWM控制：灵活高效

• 原理：通过调节PWM信号的占空比，控制MOS管的导通时间，从而实现对负载功率的调节。

• 优势：适用于调光、调速等场景，响应速度快，控制精度高。

• 示例：在LED调光电路中，PWM信号的占空比越高，LED亮度越大。

常见挑战与解决方案

1. 电感负载的反向电动势

• 问题：电感类负载（如电机、继电器）在断电时会产生反向电动势，可能击穿MOS管或单片机IO口。

• 解决方案：在MOS管两端并联保护二极管，为反向电流提供通路；同时添加吸收缓冲电路（如RC吸收网络），抑制电压尖峰。

2. 大电流驱动的散热问题

• 问题：大电流通过MOS管时会产生热量，可能导致器件过热甚至损坏。

• 解决方案：选择合适封装的MOS管（如TO-220），并配备散热片或风扇；同时通过温度保护电路实时监测温度，必要时切断电源。

3. 信号干扰与电气隔离

• 问题：在高电压或强干扰环境中，控制信号可能受到干扰，导致MOS管误动作。

• 解决方案：采用光耦隔离或变压器隔离，将控制信号与高电压部分隔离；同时对单片机电源进行滤波，减少噪声干扰。

实际应用案例分析

案例1：智能家居中的电机控制

• 场景：智能窗帘、电动门等设备的电机驱动。

• 设计：单片机通过PWM信号控制MOS管，驱动电机正反转；添加过流保护和温度保护，确保长期稳定运行。

• 优势：响应快、噪音低，支持远程控制和自动化操作。

案例2：LED照明系统的调光控制

• 场景：家用LED灯、景观照明的调光控制。

• 设计：单片机输出PWM信号，通过MOS管调节LED电流，实现无级调光。

• 优势：节能高效，调光范围广，支持多种调光模式。

案例3：工业设备中的功率控制

• 场景：变频器、电源开关等高功率设备的控制。

• 设计：单片机通过专用驱动芯片（如IR2110）控制MOS管，实现电气隔离和过流保护；采用PWM技术精确调节输出功率。

• 优势：可靠性高，抗干扰能力强，适用于复杂工业环境。

未来发展趋势与技术展望

随着物联网和智能化的发展，单片机驱动MOS管的应用将更加广泛。未来，以下几个方向值得关注：

1. 集成化：将驱动电路与单片机集成在同一芯片上，简化设计，降低成本。

2. 智能化：通过AI算法优化PWM控制策略，实现更高效的功率管理和故障预测。

3. 低功耗：针对电池供电设备，优化MOS管驱动电路，降低待机功耗，延长设备寿命。

4. 无线控制：结合蓝牙、Wi-Fi等无线技术，实现远程控制和监控，提升用户体验。

总结

单片机驱动MOS管电路是电子设计中的核心技能之一，掌握其基本原理和应用技巧，能够应对多种复杂场景的需求。从简单的小负载驱动到复杂的工业控制，MOS管与单片机的组合展现了极高的灵活性和可靠性。未来，随着技术的不断进步，这一领域将迎来更多创新与突破，为智能设备的发展提供强大支持。
