mos管桥式整流电路

发布时间:2025-04-28编辑:国产MOS管厂家浏览:0

在追求高能效的电子设备时代,**电源转换效率**已成为工程师的核心挑战。传统二极管桥式整流电路因导通压降导致的能量损耗,长期制约着电源系统性能突破。而**MOS管桥式整流电路**的崛起,通过**同步整流技术**将效率提升至全新维度,成为工业电源、快充设备甚至新能源系统的关键技术支撑。这一创新如何实现效率飞跃?其设计逻辑与工程价值究竟有何独到之处?本文将深度解析这一技术革新的核心要点。

---

## 一、从二极管到MOS管:整流技术的进化逻辑

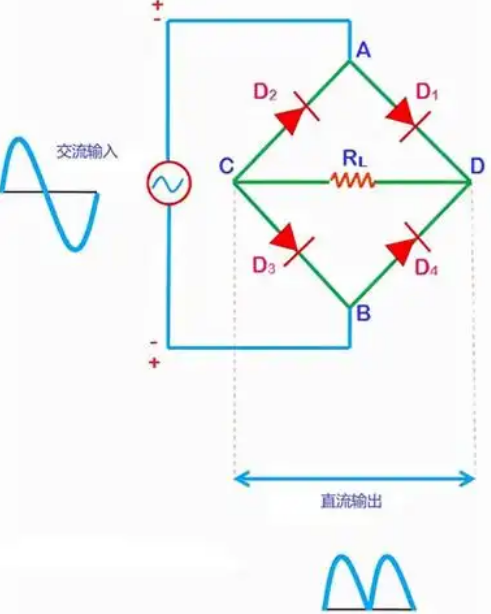

传统桥式整流电路采用四只二极管构成全波整流架构,其原理简单可靠,但存在**0.7V固定压降**的先天缺陷。当输出电流达到10A时,仅二极管损耗就高达7W。在服务器电源、电动汽车充电桩等大功率场景中,这种损耗直接导致系统温升加剧、散热成本攀升。

**mos管的革命性突破**在于利用**低导通电阻(RDS(on))特性**。以英飞凌IPD200N15N3 G为例,其RDS(on)低至2mΩ,在20A电流下导通压降仅为0.04V,相较二极管方案降低95%损耗。这种特性使mos管在整流环节实现从"被动导通"到"主动控制"的跨越,为**同步整流技术**奠定物理基础。

---

## 二、MOS管桥式整流的核心技术架构

### 1. **时序控制驱动系统**

通过PWM控制器精确协调四只MOS管的开关时序(图1)。在交流正半周,Q1与Q4同步导通;负半周则切换为Q2与Q3组合,实现全波整流。关键设计难点在于**死区时间优化**——过短的死区会导致桥臂直通,而过长则会增加体二极管导通时间。TI UCC24630等专用驱动IC通过自适应延迟技术,将死区控制在15ns以内。

![MOS管桥式整流驱动时序示意图]

### 2. **体二极管的双重角色**

MOS管内部寄生体二极管在换向瞬间发挥续流作用。但需注意**反向恢复时间(trr)**参数,例如Vishay SiSS34DN的trr仅35ns,远低于普通二极管的200ns级别,这大幅降低开关损耗。设计时需配合RC缓冲电路,抑制电压尖峰至安全范围。

### 3. **损耗平衡设计策略**

- **导通损耗**:P_con = I² × RDS(on) × Duty

- **开关损耗**:P_sw = 0.5 × V × I × (t_rise + t_fall) × f_sw

通过优化PCB布局降低寄生电感,选用TO-220FP封装提升散热能力,可使系统效率突破**98%**阈值。某品牌2000W服务器电源实测数据显示,在50%负载下MOS管方案较二极管方案温升降低22℃。

mos管桥式整流电路

## 三、工程实践中的关键技术挑战

### 1. **电磁干扰(EMI)抑制**

MOS管快速开关带来的dv/dt噪声需多级滤波处理:

- 输入侧布置X2电容与共模电感

- 关键节点添加铁氧体磁珠

- 采用开尔文连接的驱动回路布局

### 2. **热管理优化**

建立三维热仿真模型(图2),重点分析:

- 铜箔载流能力与温升关系

- 散热器翅片间距对对流效率影响

- 导热硅脂厚度与接触热阻关联性

实测数据表明,将MOS管间距从5mm增至8mm,可使热耦合效应降低37%。

### 3. **智能保护机制**

集成过流、过温、欠压锁定(UVLO)三重保护:

- 电流检测采用50mΩ精密分流电阻

- 温度监控选用NTC热敏电阻与比较器联动

- 驱动电压监测阈值设定在8V±5%

---

## 四、创新应用场景与技术演进

在120W氮化镓快充设计中,**MOS管桥式整流**与LLC谐振拓扑结合,实现功率密度突破22W/in³。某量产方案实测数据显示,在230VAC输入时系统待机功耗<75mW,满足欧盟CoC V5 Tier2标准。

新能源领域同样展现技术潜力:

- 光伏逆变器的MPPT前端整流

- 电动汽车车载充电机(OBC)的PFC级

- 氢燃料电池DC/DC变换模块

技术迭代方向聚焦于:

- 集成化智能功率模块(IPM)

- 宽禁带半导体(SiC/GaN)器件应用

- 基于AI算法的自适应控制策略

---

## 五、选型指南与成本分析

关键参数权衡矩阵:

| 参数 | 消费级 | 工业级 | 汽车级 |

|-------------|---------------|----------------|----------------|

| RDS(on) | <10mΩ | <5mΩ | <3mΩ |

| 耐压等级 | 600V | 800V | 1200V |

| 工作结温 | 150℃ | 175℃ | 200℃ |

| 认证标准 | UL/IEC | UL508 | AEC-Q101 |

成本效益分析显示,虽然MOS管方案BOM成本增加15%,但系统生命周期内的节能收益可达初始投资的3-5倍。某数据中心实测案例表明,采用该技术后年节电量达87MWh,相当于减少58吨CO₂排放。

本文标签: mos管 电路
