碳化硅mosfet驱动电路设计

发布时间:2025-04-27编辑:国产MOS管厂家浏览:0

**"当第三代半导体材料遇上高频电力电子系统,碳化硅mosfet正在重塑功率转换的边界。但如何驾驭这颗'性能怪兽'?驱动电路设计成为破局的关键。"**

随着新能源汽车、光伏逆变器和数据中心电源对效率与功率密度的要求日益严苛,碳化硅(SiC)mosFET凭借其*高击穿电场强度*、*低导通电阻*和*超快开关速度*,逐渐取代传统硅基器件。然而,**碳化硅器件的优异特性也带来了驱动电路设计的全新挑战**——从栅极电压的精准控制到寄生参数的抑制,每一个细节都直接影响系统的可靠性与效率。

---

## 一、碳化硅MOSFET的驱动需求特性

与传统硅基MOSFET相比,碳化硅MOSFET的*阈值电压更低*(通常为2-4V),且*开关速度可达硅器件的5倍以上*。这一特性要求驱动电路必须满足以下核心需求:

1. **精确的栅极电压控制**

碳化硅MOSFET的导通电阻与栅极驱动电压呈强正相关。实验数据显示,**当驱动电压从15V提升至20V时,导通损耗可降低30%以上**。但过高的电压会加速栅氧层老化,因此需严格控制在±20V范围内。

2. **纳秒级开关时序管理**

器件开关时间缩短至数十纳秒级别,这要求驱动电路的*传播延迟必须小于50ns*,同时需匹配精确的死区时间(通常控制在50-100ns),以避免桥臂直通风险。

3. **抗干扰与噪声抑制**

高速开关带来的dv/dt(典型值>50V/ns)会通过米勒电容耦合至栅极,可能引发**寄生导通现象**。解决方案包括采用负压关断(-5V至-3V)和低阻抗驱动路径设计。

---

## 二、驱动电路设计的四大核心要素

### 1. 驱动芯片选型策略

**专用驱动IC(如Si827x、1EDI20N12AF)**是当前主流选择,其关键参数需满足:

- 峰值驱动电流>4A(以应对SiC MOSFET高达5nC的栅极电荷)

- 共模瞬态抗扰度(CMTI)>100kV/μs

- 集成DESAT保护与软关断功能

### 2. 栅极电阻优化计算

栅极电阻(Rg)直接影响开关速度和损耗。通过公式:

\[ R_g = \frac{V_{drive} - V_{th}}{I_{peak}} \times \frac{t_{rise}}{Q_g} \]

可推导出最佳阻值范围(通常为2-10Ω)。实际应用中建议采用*可调电阻网络*,通过实验观测开关波形微调参数。

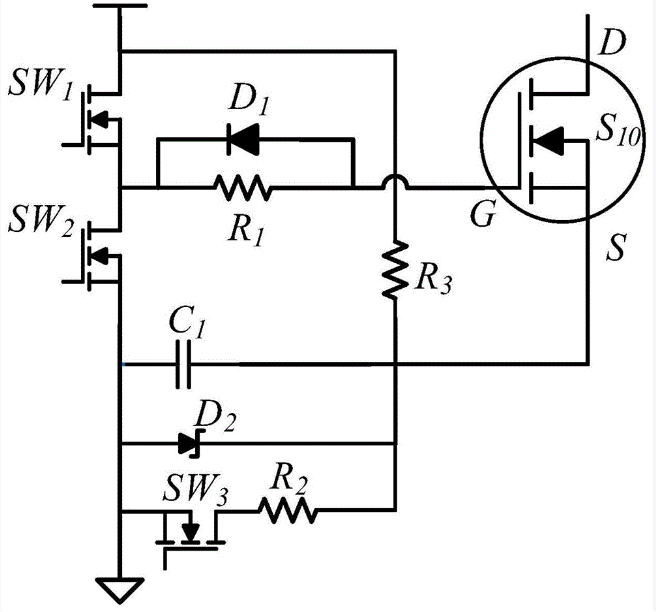

碳化硅mosfet驱动电路设计

### 3. PCB布局的电磁兼容设计

- **降低回路电感**:驱动回路面积需控制在5cm²以内,优先使用多层板堆叠结构

- **Kelvin连接法**:独立布置源极功率回路与信号回路,减少寄生电感引起的振荡

- 关键路径采用*磁珠+TVS管*组合,抑制高频振铃

### 4. 保护电路集成方案

| 保护类型 | 实现方法 | 响应时间要求 |

|----------------|---------------------------|--------------|

| 过流保护 | DESAT检测+电流互感器 | <500ns |

| 过温保护 | NTC热敏电阻+比较器 | <10ms |

| 电压尖峰抑制 | RCD缓冲电路+雪崩二极管 | 实时 |

---

## 三、典型设计案例分析:电动汽车OBC应用

在某800V车载充电机项目中,采用**双脉冲测试平台**对驱动电路进行验证,关键数据如下:

- **驱动电压**:+18V/-3V(开/关电压)

- **开关频率**:200kHz(比硅方案提升3倍)

- **效率提升**:满载效率98.2%(较IGBT方案提高2.1%)

- **EMI表现**:30MHz频段噪声降低6dBμV

测试中发现,**栅极电压过冲**是主要问题。通过引入*门极电阻并联RC网络*(R=5Ω,C=220pF),成功将振铃幅度从7V抑制到1.5V以下。

---

## 四、前沿技术演进方向

1. **智能栅极驱动技术**

集成在线参数监测功能的新型驱动芯片(如Infineon的EiceDRIVER™系列),可实时调整驱动强度以补偿器件老化。

2. **光耦隔离与磁隔离的融合设计**

采用SiC MOSFET与GaN驱动芯片的混合封装方案,将传播延迟压缩至15ns以内。

3. **AI驱动的参数优化**

基于机器学习的自动化调参系统,可在48小时内完成传统需要两周的驱动电路优化流程。

---

**"在碳化硅MOSFET的驱动电路设计中,工程师需要像交响乐指挥家一样,精确协调电压、时序、布局三大要素。只有深入理解器件物理特性与系统需求的耦合关系,才能释放第三代半导体的全部潜能。"**
