mosfet驱动电路设计

在现代电子设备中，mosfet（金属氧化物半导体场效应晶体管）因其高效率、快速开关特性和低功耗而广泛应用于电源管理、电机控制和信号放大等领域。然而，**mosFET的性能发挥很大程度上依赖于驱动电路的设计**。一个设计不当的驱动电路可能导致开关损耗增加、电磁干扰加剧，甚至损坏MOSFET。因此，掌握MOSFET驱动电路的设计技巧至关重要。

---

## 为什么MOSFET驱动电路如此重要？

MOSFET的开关特性决定了其在高频应用中的优势，但这也带来了设计上的挑战。**MOSFET的栅极需要足够的电压和电流来实现快速开关**，而驱动电路的作用就是为栅极提供合适的驱动信号。一个优秀的驱动电路不仅能提高MOSFET的开关效率，还能减少热损耗和噪声，从而提升整体系统的可靠性。

例如，在电机控制应用中，MOSFET的开关频率可能高达几十千赫兹。如果驱动电路无法提供足够的驱动电流，MOSFET的开关速度会变慢，导致更多的能量以热的形式损耗。这不仅降低了系统效率，还可能缩短MOSFET的寿命。

---

## MOSFET驱动电路设计的关键要素

### 1. **驱动电压的选择**

MOSFET的栅极电压（Vgs）是决定其导通状态的关键参数。一般来说，MOSFET的完全导通需要Vgs高于阈值电压（Vth）。**对于增强型MOSFET，Vgs通常需要达到10V以上**，以确保其完全导通。然而，过高的Vgs可能会损坏栅极氧化层，因此需要根据MOSFET的规格书选择合适的驱动电压。

### 2. **驱动电流的能力**

MOSFET的栅极电容（Cgs）在开关过程中需要被快速充放电。**驱动电路必须能够提供足够的电流来快速充电和放电栅极电容**，以实现高效的开关操作。驱动电流不足会导致开关速度变慢，增加开关损耗。

例如，在高速开关应用中，栅极驱动电流可能需要达到几安培，以确保MOSFET能够在纳秒级时间内完成开关操作。

### 3. **死区时间控制**

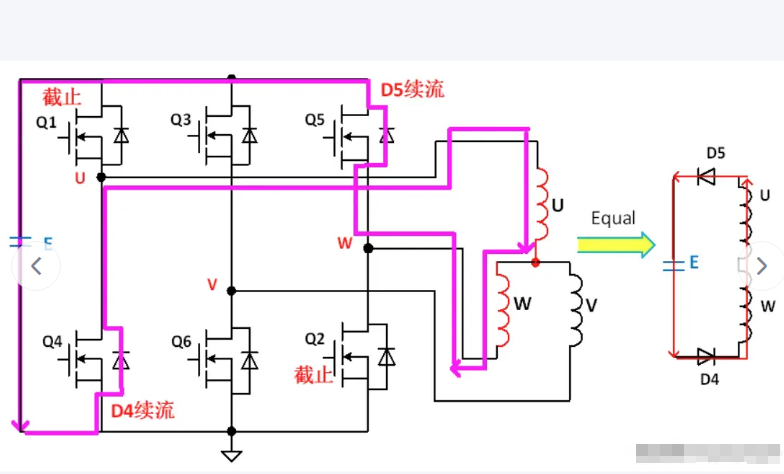

在桥式电路中，上下两个MOSFET的开关时间需要严格同步，以避免直通现象（即上下MOSFET同时导通导致短路）。**死区时间是指两个MOSFET同时关闭的时间间隔**，其设置需要根据MOSFET的开关特性和系统需求进行优化。

### 4. **噪声与电磁干扰（EMI）抑制**

MOSFET的高速开关会产生较大的dv/dt和di/dt，从而引发电磁干扰。**驱动电路的设计需要考虑噪声抑制措施**，例如采用RC吸收电路、优化PCB布局以及使用屏蔽技术。

## 常见MOSFET驱动电路方案

### 1. **分立元件驱动电路**

分立元件驱动电路通常由晶体管、电阻和二极管组成，具有成本低、设计灵活的优点。然而，这种方案的驱动能力有限，适用于低频和低功率应用。

例如，在简单的LED调光电路中，可以使用分立元件驱动电路来控制MOSFET的开关。

### 2. **专用驱动IC**

专用MOSFET驱动IC集成了多种功能，如电平转换、死区时间控制和过流保护，能够提供更高的驱动能力和更优的性能。**这类IC适用于高频和高功率应用**，例如开关电源和电机驱动。

以TI的UCC27531为例，这是一款高速低侧MOSFET驱动IC，能够提供高达4A的峰值驱动电流，适用于高频开关应用。

### 3. **光耦隔离驱动电路**

在需要电气隔离的场合，光耦隔离驱动电路是一种常见的选择。**光耦能够实现输入和输出之间的电气隔离**，适用于高压或高噪声环境。

例如，在光伏逆变器中，光耦隔离驱动电路可以确保控制电路与功率电路之间的电气隔离，提高系统的安全性。

---

## 设计实践中的注意事项

### 1. **PCB布局优化**

MOSFET驱动电路的PCB布局对系统性能有着重要影响。**栅极驱动信号应尽可能短且直**，以减少寄生电感和电容的影响。此外，功率地和信号地应分开布局，并在适当位置单点连接，以避免地回路干扰。

### 2. **热管理**

MOSFET在开关过程中会产生热量，尤其是在高频和高功率应用中。**设计时需要考虑散热措施**，例如使用散热片或风扇，并确保MOSFET的工作温度在安全范围内。

### 3. **保护功能**

驱动电路应具备必要的保护功能，如过压保护、过流保护和过热保护，以防止MOSFET因异常条件而损坏。例如，可以在栅极驱动电路中加入齐纳二极管，以限制栅极电压不超过安全值。

---

## 未来发展趋势

随着电力电子技术的不断发展，MOSFET驱动电路的设计也在不断进化。**宽禁带半导体器件（如SiC和GaN）的兴起对驱动电路提出了更高的要求**，例如更高的开关频率和更低的驱动损耗。此外，集成化和小型化趋势也在推动驱动电路向更高性能和更低成本的方向发展。
