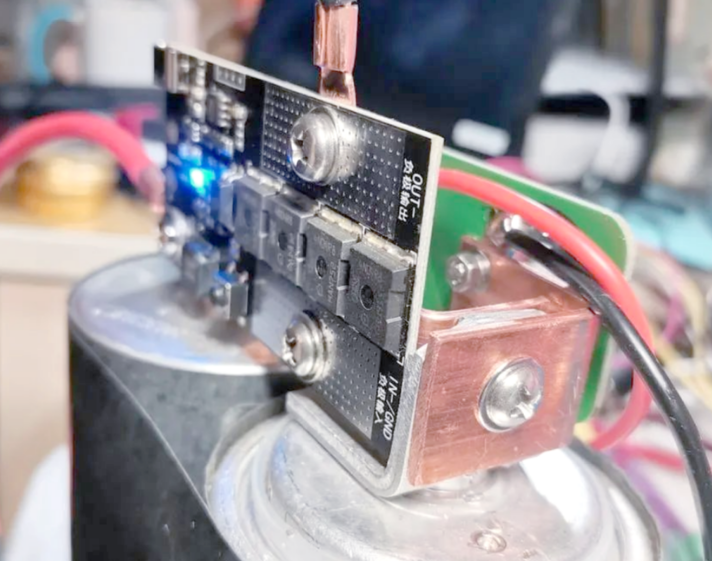

点焊机mos管和电容

想做18650电池组，绕不开一个现实：锡焊不是不能用，但当你准备把电池组“做大一点”，你会开始在“工艺、效率、稳定性”之间反复横跳。

我就是在这种纠结里，最后把目光落到电容点焊机上——一套能把瞬间大电流释放“管住”的装置。说白了，点焊效果好不好，往往不是你手有多稳，而是你这套“水塘电容 + mos开关”到底搭得扎不扎实。

这篇就聊一个核心：MOS管怎么选、怎么并、怎么焊，为什么我从“3025并20只”一路折腾到“3713并10只”，以及一路踩过的坑。

先把结论放前面：点焊机里mos管到底在干嘛？

在自动化点焊机的电路里，MOS管本质就是“开关元件”：通过控制栅极电压，让它在极短时间内导通/截止，从而实现对焊接电流的控制。

它的价值不在“能不能导通”，而在这几点：

• 响应快：点焊要的就是一瞬间，慢了就变成加热烫镍带

• 功耗低：输入电阻高，驱动好做

• 安全工作区域宽：相对更抗造，没有二次击穿现象

• 适合并联：点焊机追求大电流，单颗扛不住就多颗并

所以，电容放得再“大水塘”，如果开关这一段不可靠，最终表现就是：焊点不一致、MOS发热、甚至直接炸给你看。

为什么我先选3025？因为“便宜+数量堆起来”

一开始我买过两只电容：49W微法和10W微法。算下来容量比“180好汉”那种方案大不少，于是直接开干，打算做电容式点焊机。

MOS这边，当时手里准备了3025 MOS管20只（后来还买过75n75 10只），最终用“20只3025并联”做MOS开关。

当时的想法很朴素：

• 单颗MOS能力有限，那就并起来

• 并得够多，总电阻就下来了

• 材料也不贵，坏了也能换

但很快就遇到第一个大坑：并联不是“把脚焊一起”就完事，它对走线、电流回路、焊接位置极其敏感。

并联怎么并？我当时的做法（以及为什么后面后悔）

我把20只MOS分成两排：

• G脚对接，焊在同一条线上

• S极焊到一根剥掉皮的镀银线上，线另一端直接接电容

• D极直接从散热那端引出线，去接点焊针

• 点焊针用5根剥皮镀银线（自制也可以用25平方铜绞线）

看起来很“硬核”，但真正把电流打进去之后，问题就来了。

我一开始图省事，把出线直接焊在MOS管散热端。前面还好，越往后越不对劲——最后总结只有一句：后面全是泪。（不能这么干）

为什么？你可以理解为：你以为你在“并联MOS”，实际上你是在“并联一堆不一样长的电流路径”。电流最喜欢走阻抗最小的那条路，于是某几颗MOS会承担更多电流，发热更大，越热阻抗越变，最后分流更不均，隐患就埋下了。

控制方式别折腾：微动开关放焊针那端，真不适合

点焊机还有个很容易忽视的问题：触发方式。

我最初把微动开关放在点焊针那边，想实现“按下就焊”。结果试操作发现非常别扭，手上同时要稳住焊针、控制压力、再触发开关，体验相当差。

后来我直接改成脚踏开关控制，整个人轻松很多：

• 双手只管焊针定位

• 脚下负责触发

• 节奏稳定，焊点一致性明显更好

这算是成本最低、回报最高的一次改动。

充电时间是硬伤：1A适配器要等20秒，体验太劝退

电容点焊机不是只看“放电有多猛”，还要看“充电有多快”。

我用的适配器只有1A电流，结果充电时间成了大问题：1A充电大概需要20秒左右。你点焊一次等一次，这种节奏做电池组很容易心态爆炸。

后来补充的经验也很明确：

• 可控硅调压器对开关电源是无效的，直接去掉即可

• 适配器功率要大一些

• 可以考虑串联限流电阻，12V汽车/摩托车灯泡即可

这段其实特别关键：很多人以为“充电慢=适配器小”，但盲目换大功率又可能带来更大的冲击电流，适当的限流方式能让系统更可控。

从3205到3713：并联数量减少，反而更可靠

中间我还纠正过一个“打字错误”：MOS管原本应该是3205。

但真正让我觉得“升级有效”的，是后面这一步：改成3713十只并联，感觉更好更可靠，就是价格贵一些。

这句话信息量很大——它意味着：

• 并联数量从20只变10只，但可靠性更好

• 说明单颗器件能力/一致性/损耗表现更优

• 也说明前面的“数量堆起来”并不是万能解

点焊这种瞬时大电流应用，很多时候不怕你花料，就怕你在“关键路径”上做了不该省的事：器件选型、并联一致性、连接方式、散热与导电结构，这些地方省下来的钱，最后会用“返工时间”和“炸机风险”还回去。

选MOS管时，我更看重这4件事

结合自动化点焊机里MOS管的典型要求，选型时我会优先考虑：

1）电压电流规格匹配

点焊属于高电流脉冲场景，别只看标称电流，更要看你并联后的实际分流与瞬时应力。

2）内阻

内阻越小，导通损耗越小，效率越高，也更不容易发热失控。

3）封装形式与安装条件

封装关系到散热与连接便利性。空间够不够、走线怎么走、铜排/导线怎么接，都要提前想清楚。

4）可靠性

点焊机最怕“偶发性抽风”：这次焊得牢，下次突然虚焊。稳定性很多时候比“峰值能力”更重要。

材料里也给出了几种常见型号作为参考，比如WSP4067、WSD4098、WSK100P06，它们在耐压、电流、内阻、封装上各有侧重。你不一定照抄型号，但可以照着这几个维度去对比你手头能买到的器件。

关于焊接能力与使用反馈：能焊0.2纯镍，且一直在用

这套电容点焊机后续的反馈我自己也挺意外：

• 点焊能力：0.2纯镍

• 装车用了2个循环

• 到2020-10-10依然正常使用

一个DIY设备能被长期使用，说明它不是“能亮就行”，而是核心结构足够稳定。这里面，MOS开关段的可靠性占了很大比重。

给准备仿制的你：少走弯路的三句话

1）别把关键出线直接焊在MOS散热端

前期看似省事，后期问题会集中爆发。

2）脚踏开关真的香

别让操作难度毁了焊点一致性。

3）充电电源别太小，1A真的会拖垮体验

想提效率，功率要上来；想更稳，限流方式要提前考虑。

折腾点焊机这件事，说到底不是为了“做个机器”，而是为了让你做电池组时，手感更稳、焊点更一致、返工更少。
