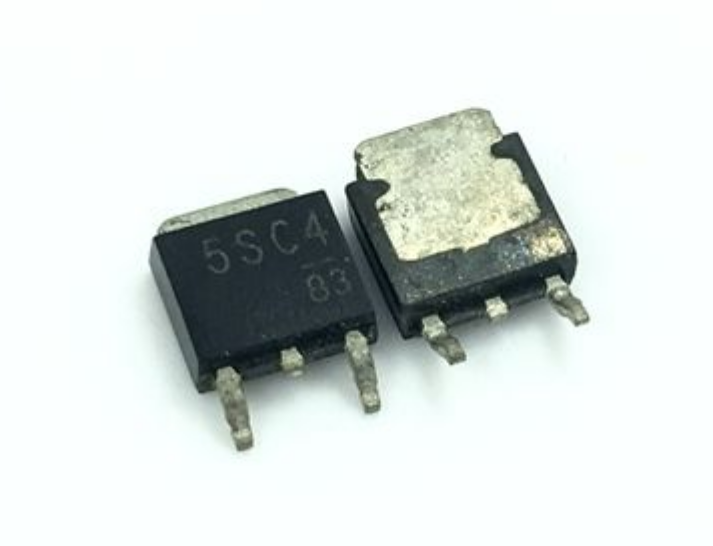

判断mos管好坏的方法有两种

你有没有遇到过这种抓狂时刻：电源板一开机就保护，随手量了下 mos 管，D、S 好像不太对劲，立刻判“击穿”，换新后还是不行；再回头拆下来一测，原来的居然是好的。

问题往往不在万用表，也不在你不够认真，而在一个最容易被忽略的前提——你到底是在“在路测”，还是“离线测”。

MOS 管好坏判断，其实就两条路：

一条追求“最准”，把器件从电路里拎出来单独验明正身；

一条追求“最快”，在板上先筛一遍，把明显坏的立刻揪出来。

下面把这两种方法讲清楚：什么时候用哪种、怎么测才不误判、哪些坑最容易踩。

一、先把结论放前面：两种判断思路的分工

很多误判，本质上是把“筛查”当成了“定案”。

• 离线单独测量：最准、推荐首选

适合：你要对这颗 MOS 管下最终结论；你怀疑在路读数被干扰；你不想返工。

• 电路板在路测量：不拆件快速初判

适合：先判断有没有“明显击穿短路”；适合快速定位故障方向，但不能当最终判定。

记住一句最稳的经验：

在路测量能“直接判坏”的情况很少，但能“直接判不坏”的情况几乎没有。

也就是说——在路测正常，只能说明“还没抓到它的把柄”，不等于它真的清白。

二、离线单独测量：把 MOS 管从干扰里救出来（最准）

离线测量的核心优势只有一个：周边电阻、电容、二极管都干扰不到你。

操作步骤很标准，按流程来就不容易翻车。

1）拆下 MOS 管，悬空三个引脚

这一步不是形式主义。只要它还在板上，就可能被并联通路影响读数。

2）万用表打到二极管档，红黑表笔轮换测 G、D、S 两两之间

关键在“轮换”。因为你需要看双向状态，不能只测一个方向就下结论。

3）合格标准（记牢这三条就够了）

• G 与 D：双向均不导通

• G 与 S：双向均不导通

这两条合起来就是一句话：G 极必须完全绝缘。

• D 到 S：正向有二极管压降

• S 到 D：反向截止无读数

这两条合起来就是一句话：D-S 单向导通（体现体二极管特性）。

4）判定规则很简单

只要不符合以上任意一条，直接判定不良。

你会发现，这套标准特别“硬”：不需要猜、不需要凭感觉，也不需要拿别的板子来对比。只要测出来和标准不一致，就可以果断处理。

三、在路测量：快，但只负责“抓现行”（不拆件初判）

在路测量的最大意义是效率：不拆件，在板上直接扫一遍，先把“明显击穿”的那种快速定位出来。

在路测量方法也不复杂：

1）不用拆件，直接在板上测量

用万用表在电路板上测相关引脚即可。

2）在路测出 D、S 已经直通短路：可直接判击穿

这是一种“证据确凿”的情况。

因为 D、S 直通短路属于典型击穿表现，在板上测到这一点，基本无需拆件就能判坏。

3）在路测量数值正常：不能百分百确定

这句是重点，也是大多数人误判的起点。

在板上看着“挺正常”，可能只是被周边器件把读数“修饰”得很漂亮。为了避免把坏件漏掉，最稳妥的做法是：拆下来复测。

一句话总结在路测：

它擅长“发现明显坏”，不擅长“证明一定好”。

四、为什么你会误判？常见坑就这三类

你以为你测的是 MOS 管，其实你测到的是一整片电路。

参考材料里提到的误判原因非常典型，几乎每个维修现场都能遇到：

1）周边肖特基二极管、电阻并联，拉低阻值

这类并联通路最容易让你觉得“怎么 D-S 阻值这么低，是不是短了？”

尤其是板上某些保护、续流、钳位相关的器件，常常让读数变得不再“像一颗单独的 MOS 管”。

2）栅极残留静电，导致第一次测量数值异常

有的人会发现：同一颗管子，第一次测和第二次测读数不一致。

这并不稀奇。栅极对静电很敏感，残留电荷会让测量出现“突然导通/突然变化”的假象。

3）未完全断电，电路余电影响读数

板子看起来关机了，但电容里可能还有电。

这种情况下，你读到的不是 MOS 管的真实状态，而是“电路余电+万用表测量”的叠加结果。

所以测之前，先问自己一句：

这块板，真的完全断电、余电也放干净了吗？

否则你得到的“结论”往往只是一个漂亮的错觉。

五、维修更换时别只盯着 MOS：三条必须带走的注意点

很多返工，并不是因为你判断错了 MOS，而是因为你只处理了 MOS。

参考材料给了三条很实用的更换提醒，建议你每次动手前都过一遍：

1）MOS 管击穿后，要顺带检查前级驱动三极管、肖特基二极管是否连带损坏

击穿往往不是“独立事故”，更像“链式反应”。

只换 MOS，前级驱动如果已经受损，新 MOS 上电后可能马上再次异常。

2）替换同封装时，核对引脚定义，避免 G、D、S 装反

别以为同封装就一定同脚位。

一旦装反，轻则不工作，重则上电瞬间再击穿，等于白干。

3）焊接做好防静电，防止新 MOS 管栅极静电击穿

你刚测完还好好的新管，焊完就不对劲——这种事并不罕见。

栅极对静电的脆弱程度，决定了“防静电”不是讲究，是底线。

六、把方法收成一句口诀：先快后准，疑似必拆

如果你只想记一个“最少但够用”的流程，可以按这个走：

• 在路先测：D、S 直通短路 → 直接判击穿

• 其余情况：别急着下结论 → 拆下来离线二极管档复测

• 离线判定：记住“G 极完全绝缘、D-S 单向导通”

不符合任意一条 → 直接判不良

你会发现，当你把“在路”定位成筛查工具，把“离线”定位成定案工具，误判会立刻少一大半。

最后想留个问题给你：你最近一次“换了 MOS 还是不行”的返工案例，是不是其实就卡在——在路测量被干扰、或者击穿后漏查了驱动与肖特基？

如果你愿意，把你测到的现象简单写出来（比如 D-S 是否短、板上是否有肖特基并联、有没有余电），我可以帮你按“先快后准”的逻辑，把排查顺序捋清楚。
