mos管击穿后是短路还是开路啊

发布时间:2026-05-16编辑:国产MOS管厂家浏览:0

你有没有遇到过这种“玄学现场”:板子上一个MOS管突然发热、冒烟,万用表一量——有时候两端像被焊死一样“通了”,有时候又像凭空消失一样“断了”。

于是问题来了:mos管击穿后到底是短路还是开路?

答案其实没那么绕:击穿既可能短路,也可能开路,但“短路是大概率结局”,开路属于少数、通常需要更极端的条件。把栅极氧化层这件事讲明白,你就能理解为什么大多数时候会短路。


先把“击穿”这两个字拆开看:它击穿的是什么?

mos管的关键结构是栅极(Gate)、源极(Source)、漏极(Drain)。栅极和沟道之间隔着一层极薄的绝缘氧化物层。正常工作时,这层绝缘层像一道严密的隔离墙:栅极电压可以“指挥”沟道导通或截止,但栅极本身不应该和源/漏直接导电。

击穿的本质,就是这层绝缘层崩溃了。

可以把它想象成水库大坝:平时挡得住水,是因为坝体完整;一旦超过耐受的水位或被瞬间冲击出裂缝,水就会从不该通过的地方穿过去。MOS管的“水”,就是电流;“坝体”,就是栅极氧化层。

而击穿发生的位置不同,后果也不同:可能发生在栅极与漏极之间、栅极与源极之间,或者漏源之间。


为什么说:短路是击穿后的常见结局?

因为击穿会“制造一条导电通道”。

多数情况下,一旦栅极氧化层被过电压或静电打穿,栅极与源极/漏极之间会形成低阻通路。此时MOS管就像一个“卡死的开关”:你再怎么给栅极信号,它也不再受控,电流可能持续流通,电路里出现异常大电流,故障会迅速扩大。

同样,如果是漏源之间遭遇瞬态高压(比如浪涌)导致击穿,也可能变成两端直接导通——本来应该“按指令开关”的器件,变成了“永远导通”的硬连接,这就是典型短路。

所以你会看到很多现场症状是:供电电流暴涨、器件局部暴热、连带把周边元件一起拖下水。


那开路到底从哪里来?为什么说它少见但存在?

开路往往不是“击穿的第一瞬间”发生的,而是击穿之后的“二次破坏”。

当击穿伴随剧烈发热,金属层或连接线可能因高温熔断,电流通路被彻底切断——这时候你测起来就像开路。这有点像某种“自毁式断电”:先发生异常导通(甚至短路),随后因为热量积累到极端程度,把自己烧断,最后呈现为断路。

但要出现这种结果,通常需要更极端的条件,比如长时间过载、散热很差、或者多次击穿导致损伤累积。也正因如此,开路在实际击穿场景里相对少见。

mos管击穿后是短路还是开路啊


是谁在推波助澜,把MOS管推向击穿?

材料里提到的几个“凶手”,几乎覆盖了大多数真实故障:

1)过电压

超过额定值的电压会直接冲击栅极氧化层。比如栅源电压(VGS)过高(文中举例:VGS>20V),会让那层薄薄的绝缘层首当其冲。

2)静电放电(ESD)

人体或工具带的静电瞬间释放,足以击穿脆弱的氧化层。很多“莫名其妙坏掉”的MOS管,追根究底就是ESD这一下。

3)热失控

散热不良导致温度飙升,加速材料老化。温度越高,器件越脆弱,风险越像滚雪球一样放大。

4)结构缺陷

制造过程中的微小瑕疵,会成为击穿的薄弱点。同样的电压、同样的环境,有的管子扛得住,有的先倒下,原因常在这里。


想知道它到底短了还是断了?别猜,直接测

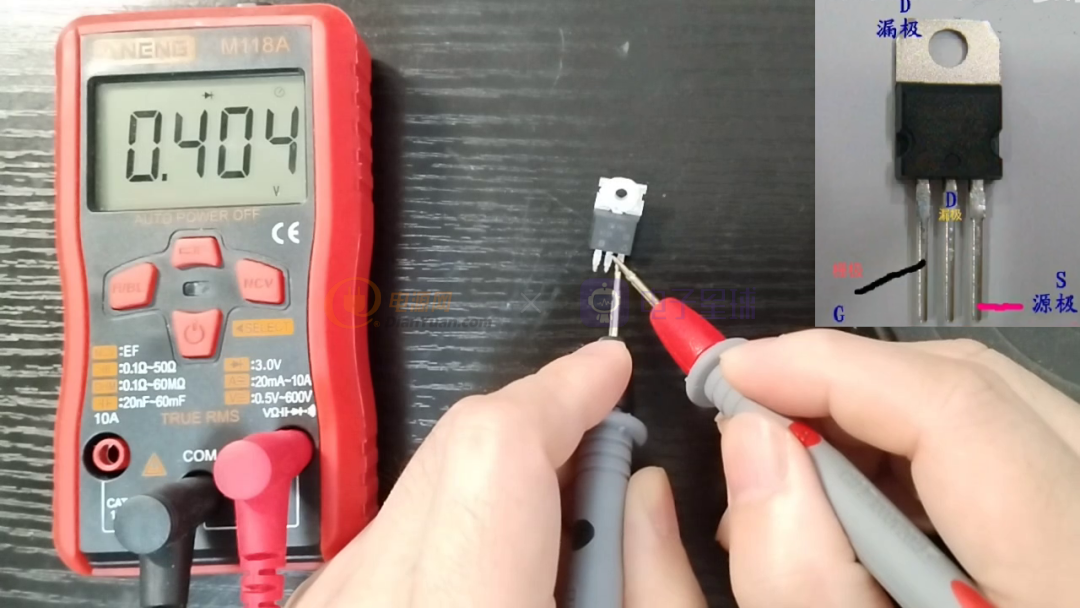

材料给了一个很实用的判断思路:用万用表做基础测量。

短路表现:

  • 栅极与源极/漏极之间电阻接近零;或

  • 漏源之间在没有控制信号时仍然导通。

开路表现:

  • 任意两极间电阻显示无限大;

  • 没有电流通过。

当然也要记住一个现实限制:有些集成MOS管(例如芯片内置)你没法直接摸到三端去测,这时只能从外围电路现象推断——比如电源拉低、负载异常、驱动信号正常但输出不动等。


防患于未然,比“事后测短路”更值钱

材料里的防护策略,几乎每一条都能在真实项目里救命:

  • 电压裕量要留足:实际12V别死卡着12V耐压去选,给耐压留空间(材料示例:12V选20V器件)。

  • ESD防护要到位:佩戴防静电手环,电路上增加TVS二极管。

  • 散热别侥幸:布局、散热片、风扇、热堆积都要考虑。

  • 驱动要“有边界感”:栅极串联电阻抑制尖峰,必要时加入钳位电路,别让栅极承受不该承受的冲击。

很多人以为“击穿”是元件质量问题,其实大量击穿都是系统性问题:选型、驱动、浪涌、ESD、散热,任何一个环节松一下,最后都会落到那层薄薄的氧化层上去扛。


回到最初那个问题:MOS管击穿后是短路还是开路?

更贴近现场的说法是:击穿后的第一结局,往往是短路;开路通常是更严重热破坏后的结果。

理解了栅极氧化层的角色,你就会发现这不是“玄学”,而是一条非常清晰的因果链:绝缘层崩溃——形成导电通道——失控电流与发热——进一步扩大损伤——最终表现为短路或被烧断后的开路。

你在维修或排查时,遇到过哪种更常见:一上电就大电流的“短”,还是怎么都不动的“断”?可以把你的测量现象(测到哪两脚、阻值大概多少、板子症状是什么)写在评论区,我们一起把故障链条还原出来。
