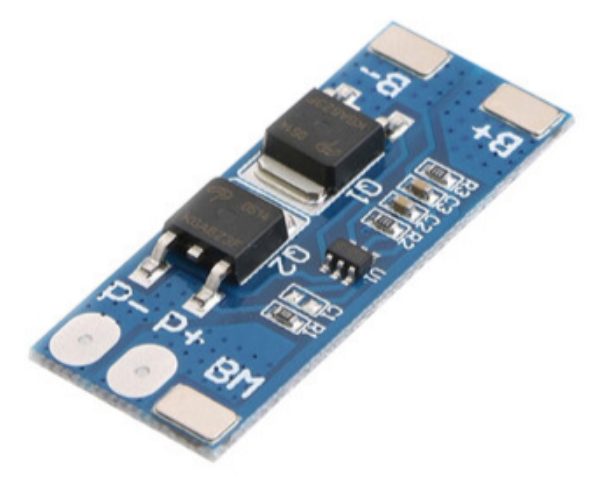

保护板mos管测量好坏

修保护板最让人崩溃的，不是找不到坏件，而是“测错了坏件”。

你明明拿着万用表，一顿操作猛如虎：量到 D、S 阻值很低，心里一沉——mos 管击穿了。拆下来一测，又是好的；换了新管上板，故障依旧。来回返工几次，时间没了，信心也被磨没了。

问题往往不在你不会测，而在你没把一件事想清楚：MOS 管的测量分两种场景——在路测量和离线测量。前者只能“快速初判”，后者才是“最准结论”。把两者混在一起用，就很容易误判。

下面按维修最常见的节奏，把这两套方法、判定标准和避坑点一次讲清。

一、先把结论放前面：在路只能筛查，离线才是定案

很多人习惯“在板子上直接量”，这当然省事，但它最大的坑是：你量到的，不一定是 MOS 管本体的状态。

保护板上 MOS 管周围，常常会挂着电阻、电容、二极管之类器件；你表笔一搭，电流走哪条路不受你控制。一些并联路径会直接把阻值拉低，让你以为 MOS 管短路；还有一些路径会让读数看起来“正常”，但 MOS 管其实已经处在可疑边缘。

所以更稳的工作方式是：

• 在路测量：用来快速发现“已经明显击穿”的情况

• 离线测量：拆下 MOS 管单独测，是推荐首选，也是最终判定

记住这个原则，后面的步骤就不会乱。

二、离线单独测量：最准、最推荐的标准化方法

如果你只能记一套方法，就记这一套。

离线测量的核心优势是：把 MOS 管从电路里拿出来，三只脚悬空，读数不会被周边器件干扰。操作步骤如下：

1）拆下 MOS 管，悬空三个引脚

别偷懒，不悬空就谈不上“离线”。只要还焊在板上，你测到的就可能是并联器件的综合结果。

2）万用表拨到二极管档

用二极管档的逻辑更清晰：你不是在背参数，而是在看“是否存在该存在的单向导通”。

3）红黑表笔轮换，测量 G、D、S 两两之间

也就是测三组：G-D、G-S、D-S，每组都正反向各量一次。

4）合格判定标准（关键中的关键）

只要不符合任意一条，直接判定不良：

• G 与 D：双向均不导通

• G 与 S：双向均不导通

• D 到 S：正向有二极管压降

• S 到 D：反向截止无读数

可以把它压缩成一句最重要的口令：

“G 极完全绝缘、D-S 单向导通。”

为什么这句口令这么有用？因为它把 MOS 管最不该发生的失效形式直接抓住了：

• 栅极如果不“绝缘”，就意味着栅极漏电、击穿或异常通路

• D-S 如果不“单向”，就很可能是击穿短路或结构异常

离线测量就是这么干脆：不纠结、不猜，符合标准就是良品；不符合就换。

三、在路测量：别指望一锤定音，它只负责“快速初判”

在路测量的价值在于快，尤其是你面对一堆板子或时间紧的时候。但它的边界也要讲明白：它可以帮你确认“明显击穿”，却无法给你“百分百良品”的结论。

标准做法是：

1）不用拆件，直接在板上测量

依旧用万用表测 D、S 等关键脚位的导通/阻值状态。

2）如果测出 D、S 已经直通短路

这一条很实用：

只要你在板上测到 D、S 直通短路，基本可以直接判定 MOS 管击穿，无需拆件。

因为这种“直通短路”在功能上已经解释了大量故障现象：保护失效、异常大电流、充放电控制失灵等。维修上，能快速锁定这种硬故障，就是在路测量最该发挥的作用。

3）如果测量数值看起来正常

注意：正常不等于没问题。

在路测量数值正常，不能百分百确定 MOS 管一定是好的，必须拆下来复测，防止周边器件并联干扰导致“假正常”。

这是最常见的返工来源：你以为正常，结果换了一圈器件、查了一圈线路，最后发现 MOS 管离线一测就不对。

四、最容易踩的三类误判坑：不是你粗心，是电路在“骗你”

把下面三条提前记住，你会少走很多弯路。

1）周边肖特基二极管、电阻并联，拉低阻值造成误判

这是“把良品判成坏件”的头号原因。你在路测 D、S，结果阻值偏低甚至像短路，但其实电流可能走了旁边的肖特基或并联电阻。

所以在路读数异常时，最稳妥的做法是：别急着下结论，拆下离线复测。

2）栅极残留静电，导致第一次测量数值异常

有些时候你第一次测 G 相关读数，会出现奇怪的跳动或不稳定。别立刻恐慌，它可能不是“坏”，而是栅极残留静电影响了读数表现。

这类情况更提醒你：测量要规范、要重复验证，尤其离线测量时，按标准把正反向都走一遍，不要只测一次就拍板。

3）未完全断电，电路余电影响读数

保护板上电容不少，哪怕你拔掉电源，也可能有余电。余电会让你量到“似导通、似压降”的假象。

所以测之前确认断电，是基本功；别让余电把你带到沟里。

五、MOS 管击穿后别只换管：连锁检查与更换注意事项

很多维修失败，不是 MOS 管没换对，而是“只换 MOS 管”。

参考材料里提了两条非常关键的维修逻辑，建议当作流程固定下来：

1）MOS 管击穿后，必须顺带检查前级驱动三极管、肖特基二极管

MOS 管坏了，经常不是孤立事件。它击穿的瞬间，前级驱动与相关二极管可能已经被带走或受损。你只换 MOS 管，可能新管上去还是被异常驱动拖死，或者故障根源根本不在 MOS 管本体。

2）替换同封装时，核对引脚定义，避免 G、D、S 装反

同封装不代表同引脚。很多“换完更糟”的案例，就是把 G、D、S 装反了。焊上去那一刻，板子表现会非常“像更大故障”，但根源只是引脚定义没核对。

3）焊接做好防静电，防止新 MOS 管栅极静电击穿

栅极对静电敏感，这是 MOS 管的天性。你刚换的新管，如果栅极被静电打坏，症状会让你怀疑人生：明明换了，怎么还是不对？所以防静电不是仪式感，是降低返工率的硬措施。

六、给你一套“更不容易翻车”的实际顺序

如果你希望效率和准确率都在线，可以按这个顺序来：

• 先在路：快速测 D、S 是否直通短路

• 若直通短路：可直接判定击穿，进入更换与连锁检查

• 若不短路：不要宣布“没事”，进入下一步

• 再离线：拆下 MOS 管，用二极管档按标准四条逐一验证

• 只要有一条不满足：直接判不良

• 更换时：核对引脚定义 + 做好防静电

• 换完别急着收工：按建议检查前级驱动三极管、肖特基二极管

这套流程不花哨，但稳定、可复用，尤其适合你需要“少返工、少误判”的场景。

最后想说的是：测 MOS 管从来不是“表一响就下结论”的活，而是“先确认测量场景，再按标准判定”的活。

在路测量负责帮你快速锁定明显击穿；离线测量负责给出最终结论。记牢“G 极完全绝缘、D-S 单向导通”，再把常见误判原因和更换注意事项守住，你会发现保护板维修的难度会一下子降很多。

你平时最常遇到的是“在路测像短路但拆下又正常”，还是“在路测正常但实际故障在 MOS 管”？留言说说你的场景，我可以按你遇到的读数表现，帮你把判断路径捋顺。
