mosfet驱动电阻的选取

做电源、马达、LED、各类开关电路时，mosfet往往是“性能天花板”里最容易被低估的一环：器件选得很贵、导通电阻很低，但一上电波形就不对——发热、效率掉、噪声大、还偶发误导通。

很多时候，问题不在mosFET本身，而在栅极前面那颗小小的电阻：驱动电阻Rg。

Rg不是“随便串一个防自激”的配角，它是你在开关速度、开关损耗、EMI与可靠性之间做取舍的旋钮。今天就从“开关速度与损耗平衡”的视角，把这件事讲清楚。

先把结论摆在桌面：Rg越小，开关越快；Rg越大，开关越慢

MOSFET是电压控制器件，但栅极本质上是“电容性负载”。驱动器每一次让MOSFET开通/关断，都在给栅极充电/放电。这个过程的快慢，直接决定了：

• 上升/下降沿有多陡（开关速度）

• 开关过程持续多久（开关损耗）

• di/dt、dV/dt有多大（尖峰、振铃、EMI与误导通风险）

而Rg连接在驱动信号与栅极之间，核心作用就是：限制栅极电流、提供阻尼、抑制振荡，并在关断阶段帮助控制dV/dt带来的副作用。

所以你会看到一个非常典型的“工程矛盾”：

• 想快：Rg取小（常见几欧到十几欧），开关时间缩短，但更容易带来更高的功耗与EMI

• 想稳、想安静：Rg取大（常见几十欧），振荡和谐波下降，但开关时间变长、损耗上升

参考经验范围里，Rg常落在“几欧姆到几十欧姆”，更宽泛一点可见到5–100Ω。真正的难点不是“选哪个数”，而是“知道自己在平衡什么”。

为什么开关速度会影响损耗？因为损耗主要发生在“过渡区”

很多人直觉上觉得：导通电阻小，导通损耗就小；关断了就没损耗。可MOSFET最“烧钱”的时刻，往往在开通与关断的过渡阶段。

当MOSFET从关断到导通（或反过来）时，会经历一个电压和电流同时不为零的时间窗口。这个窗口越长，能量损耗越多，器件就越热，效率就越低。

而这个窗口有多长，与栅极被充/放电的速度强相关；栅极充放电速度又与Rg成反比：Rg越小，驱动越“猛”，过渡越短；Rg越大，过渡越长。

所以从“损耗”角度，驱动电阻并不是越大越安全，反而可能把开关损耗拉上去——这也是很多高效率设计会倾向于先从较小Rg起步的原因。

但为什么不能无限小？因为振铃、尖峰、EMI与不稳定会立刻找上门

如果只看损耗，你可能会说：那我把Rg做到最小，甚至不加电阻不就完了？

现实会给你一个“波形警告”。

驱动回路里不仅有电容（比如Cgs），还有不可避免的寄生电感（Lk）：来自器件引脚、封装、PCB走线等。它们组成了一个容易被激发的高频网络。你驱动得越快（也就是栅极电流越陡），越容易把这个网络激发出振荡与尖峰：

• 栅极波形振铃，导致开关不干净

• 漏极/源极电压电流尖峰，带来额外应力与EMI

• 系统稳定性变差，极端情况下可能损坏器件

参考材料给了一个非常实用的思路：通过“阻尼”来避免高频振荡，甚至可以计算驱动电阻的下限。

从“稳定”出发：先算一个Rg下限，保证阻尼够用

为了防止MOSFET导通时出现高频振荡，驱动电阻需要足够大，起到阻尼作用。材料里给出的下限计算方法是：

1）确定寄生电容 Cgs（栅源电容，数据手册可查）

2）估算驱动回路感抗 Lk（包含引脚电感、PCB走线等；材料中给出一个常见量级：约 10nH）

3）用公式计算下限：

Rg ≥ sqrt(Lk / Cgs)

这样可以确保振动完全衰减（通常希望阻尼比大于1）

这一步的意义在于：你不是凭感觉“加点电阻压压波形”，而是先给自己划一条底线——小于这个值，系统大概率会变得很难调。

工程上常见的做法是：先按公式算一个范围，再通过实验测量实际的驱动电流与栅极电压波形，确认电流稳定、振荡不过度。

从“误导通”出发：再给Rg设一个上限，别把关断做成“半开半关”

驱动电阻不仅影响开通，同样影响关断阶段的可靠性。

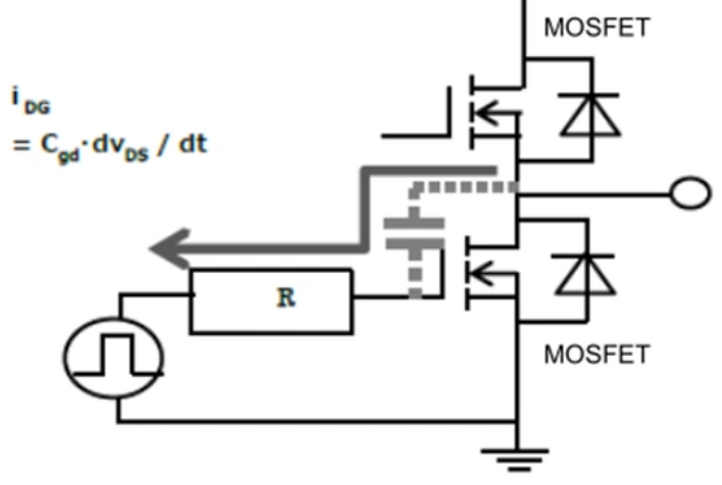

材料里提到一个重要风险：MOSFET关断时，由于 dV/dt效应 可能发生误导通。直观理解是：漏极电压快速变化，会通过寄生电容耦合到栅极，让栅极电位被“抬起来”，如果超过阈值电压Vth，就可能意外开启。

为避免这种误导通，需要对Rg的上限做约束，材料给出的验证路径是：

1）检查 Cgd（栅漏电容）与 Vth（阈值电压）

2）计算Cgd产生的电流：

Igd = Cgd × dV/dt

3）计算关断时可能出现的栅极电压：

Vgoff = Igd × Rg

并检查它是否会超过Vth；若超过，就存在误开通风险

这一步非常关键：

• Rg太大，关断慢、dV/dt控制得住吗？未必

• 更麻烦的是：被耦合起来的电流乘上更大的Rg，反而更容易形成较高的Vgoff

因此，驱动电阻不是“越大越不容易误导通”。它需要在“抑制振荡”和“避免关断误开通”之间找到合适区间。

把“速度-损耗-稳定性”落到两类典型场景：你会更好选

材料里给了两个很典型的案例区间，几乎能覆盖大多数人的第一版选型思路：

1）快速开关应用

如果电路需要快速切换，常选低阻值驱动电阻，比如 5Ω–10Ω。

收益：开关时间最小化、过渡损耗更低。

代价：EMI更敏感，功耗与尖峰风险更高，布局布线稍差就会“吵”起来。

2）低EMI设计需求

如果要满足严格EMI标准，常选较高阻值，比如 20Ω–50Ω。

收益：谐波与振荡下降，波形更平滑，系统稳定性与可靠性更高。

代价：开关速度牺牲，开关损耗可能上升，需要评估温升与效率。

你会发现，这两类并不是“对错”，而是你把目标优先级不同，旋钮就拧向了不同方向。

别忘了那颗下拉电阻：它解决的是“关断时的未知态”

除了串联在驱动与栅极之间的Rg，材料还强调：MOSFET关断时如果没有下拉电阻，栅极可能因为外部干扰积累电荷，导致误开通。

下拉电阻的角色很简单：给栅极提供一个明确的泄放路径，让“关断”成为确定状态，而不是“靠运气”。

很多莫名其妙的“偶发导通”、上电瞬间乱跳、干扰一来就误动作，最后排查下来，并不是你驱动芯片坏了，而是栅极浮在那里——它当然会被环境、寄生电容、耦合噪声轻易影响。

最后回到“最佳阻值”这件事：不是选出来的，是算出来再测出来的

如果你只想要一个可执行的步骤，按材料的逻辑，把它浓缩成一条线：

1. 明确你的优先级：更快更高效，还是更低EMI更稳

2. 按Cgs与Lk估算，算出 Rg下限：Rg ≥ sqrt(Lk/Cgs)，避免振荡

3. 结合Cgd、Vth与dV/dt，验证 Rg上限，避免关断误开通

4. 在可行区间内先选一个初值（例如快速开关从5–10Ω起，低EMI从20–50Ω起）

5. 上板测波形：观察栅极电压、驱动电流是否稳定、有无过度振铃，再做微调

这就是工程里最朴素也最有效的答案：

Rg不是“套经验值”，而是“用公式守住边界，用实验找最优点”。

MOSFET的性能，很多时候就藏在那几欧姆到几十欧姆之间。你愿意把这颗电阻当成系统级的调参旋钮，而不是随手一串的“配件”，电路就会回报你：更低的发热、更好的效率、更干净的波形、更少的玄学故障。
