碳化硅mosfet驱动芯片

真正把碳化硅mosfet用“顺”了的人，往往不是先从更高的频率、更低的损耗开始谈起，而是先盯住一件看似不起眼、却决定成败的事：驱动芯片怎么选。

碳化硅mosFET的确像一颗更强劲的“心脏”——导通电阻更小、开关速度更快，导通损耗和开关损耗都能明显下降。在光伏逆变、电池充电这类对效率和体积都很苛刻的系统里，它的热度不是偶然。但也正因为它“跑得太快”，驱动这一环节稍微跟不上，系统就可能用更大的尖峰、更重的振荡、更频繁的误触发来提醒你：别只看器件参数，驱动才是你握在手里的缰绳。

这篇文章不讲玄学，站在工程师选型的视角，把驱动芯片最关键的几项考量说透：抗干扰、驱动能力、延时、驱动电平、隔离方式，以及你必须提前算清楚的驱动损耗。

先把现实摆在桌面：SiC为什么“更难驱动”

很多人第一次从硅基IGBT切到碳化硅MOSFET，会有一种错觉：效率更高了，事情应该更简单。恰恰相反。

原因不复杂——速度带来收益，也带来麻烦。

传统硅基IGBT的开关频率通常在20kHz左右，而碳化硅MOSFET在硬开关电路中就能轻松达到100–200kHz，软开关电路中甚至更高。频率一上来，栅极相当于一个需要快速充放电的“大电容”，你给得不够快，它就导通不彻底、关断不干净；你给得太猛，又会把寄生参数“激活”，让尖峰和振荡把系统稳定性拖下水。

所以，驱动芯片选型的第一原则不是“能不能点亮”，而是：在高速切换、强噪声的环境里，能不能点得稳、关得准、保护触发得可靠。

一、抗干扰能力：先看共模瞬态抗扰度（CMTI）

碳化硅器件的高速切换，会把系统带入更剧烈的电磁环境。尤其在高压大功率应用中，SiC MOSFET的漏源电压DV/DT可能非常大，可达150V/ns。这个量级意味着：你在实验室里看似“干净”的PWM波形，到了功率回路里可能瞬间变成一场噪声风暴。

这时候，驱动芯片的共模抑制能力就是门槛。材料里给了一个非常实用的建议：共模瞬变抗扰度高于100V/ns的型号更稳妥。别把它当作“加分项”，它往往是“能用”和“能量产”之间的分界线。

工程上常见的情况是：你在低功率、低电压条件下调得挺顺，一上高压、上温、上频率，驱动侧开始出现莫名其妙的误触发、波形毛刺、保护乱跳。很多时候不是控制算法变差了，而是CMTI不够，信号在高速共模瞬变中被污染了。

选型时，把CMTI当作硬指标，会让你少走很多弯路。

二、驱动能力：驱动电流不是“越大越好”，而是要算得出来

驱动能力直接决定功率管导通、关断的可靠性。驱动电流大小不能凭感觉，材料里给出了非常关键的基本关系：对于特定开关频率freq下工作的SiC MOSFET，其驱动电流需求可表示为freq与栅极电荷Qg的乘积。

把它翻译成工程语言就是：频率越高、Qg越大，栅极需要充放电的速度越快，对驱动芯片输出电流的要求就越高。你可以把栅极看作一个需要频繁充放电的电容——电容值不变时，充放电次数越多，平均“搬运电荷”的能力就必须越强。

但这里的关键点在于：驱动电流不是盲目堆大就赢。

驱动太“猛”，回路里的杂散电感会让你付出代价：更尖的过冲、更明显的振荡、更难压的EMI。尤其当布局没跟上时，强驱动相当于把寄生问题放大给你看。

所以更合理的策略是：先依据freq与Qg的量级确定驱动能力区间，再结合板级寄生与系统EMC目标去调整，而不是只看宣传页上的峰值电流。

三、驱动延时：200ns这条线，决定你控制得“准不准”

驱动延时常被忽略，但在高速系统里，它会直接影响你“控制得精不精确”。

材料建议：较低的延时通常建议在200纳秒以下，有助于实现更精确的控制，提升系统动态响应性能。

这句话背后其实是系统级逻辑：频率越高，一个周期越短，200ns占的比例就越大。延时大、且一致性差，就会在死区、同步、保护时序上制造不确定性。你可能会发现同一套控制策略，在不同批次、不同温度、不同负载下表现不一致，根因可能不是算法，而是驱动延时把时序“拖花”了。

工程师在选型时，除了看典型值，更要关注延时的可控性与一致性——这决定了你后续调试的难度上限。

四、驱动电平：没有统一标准，别拿“想当然”赌寿命

这是SiC MOSFET选型里非常容易踩坑的一点：驱动电平缺乏统一标准，不同厂商、不同代次之间存在差异。

换句话说，你不能默认“某个电平大家都这么用”。驱动芯片的输出电平必须与MOSFET栅极要求匹配，否则轻则性能下降，重则损坏器件。

这就是为什么很多工程师会把“核对数据手册”当成最朴素、也最重要的流程：驱动芯片输出能力、输出高低电平范围、以及目标SiC MOSFET对VGS的要求，必须在同一张表里对齐。别被经验主义带偏——换了器件代际、换了供应商，规则可能就变了。

五、板级布局与寄生电感：驱动回路里最昂贵的“看不见的元件”

一旦驱动芯片定了，真正决定你波形是否干净的，往往是PCB上的几厘米。

材料把寄生电感比作“高速公路上隐蔽的减速带”——它会在开关过程中产生不必要的电压尖峰和振荡，影响系统稳定性，甚至对被动管造成干扰。这个描述非常贴近现实：你看不见它，但它会用尖峰和铃振告诉你它存在。

布局原则也很直接：将SiC MOSFET器件及其驱动电路尽可能靠近放置，以最大限度减少栅极驱动环路中的寄生电感。距离短，不是为了“好看”，而是为了让驱动回路面积小、寄生小、能量不乱窜。

很多“驱动芯片不行”的问题，最后会落在一句话上：不是芯片不行，是回路太长、环路太大、寄生太多。把这个逻辑提前放进选型和结构设计里，你才有资格谈“更快、更高频”。

六、隔离方式：高压场景里，它不是选项，是安全边界

在高压应用里，隔离技术是驱动电路的安全屏障。碳化硅MOSFET常用于需要在电源初级侧与次级侧之间隔离的高压大功率应用。隔离的价值很明确：让原边高压地与副边控制地可以独立设计，避免高压电路损坏低压控制电路。

材料列出了三类常见隔离方式：光耦合器、磁隔离、电容隔离，并指出了它们各自的特性：

• 光耦：瞬态和噪声抑制能力好，但增益可能随时间变化；

• 磁隔离：在磁场环境中存在局限性；

• 电容隔离：对高电压和外部磁场的敏感度方面有显著优势，并支持以最小延迟进行快速切换操作。

工程师真正要做的，是把“应用环境的电磁特性”和“性能要求”摆在一起权衡：你所在的系统磁场环境怎样？你对延迟有多敏感？你对长期一致性和可靠性有什么要求？隔离方案选错，后面很难靠补丁修回来。

七、驱动损耗：频率一上来，别忘了驱动器自己也在发热

很多人做效率优化，只盯着主功率回路的开关损耗，却忘了：驱动器本身也要为“频繁搬运栅极电荷”付出功耗。

材料给了一个简洁、好用的估算公式：假设有N个SiC MOSFET并联，每个栅极电荷为Qg，栅极驱动电压为VGS，则总驱动功率为：

freq × N × VGS × Qg

它的意义在于：你可以在方案早期就把驱动损耗纳入热设计和效率预算，而不是等样机热得离谱才回头找原因。频率越高、并联越多、VGS越高、Qg越大，驱动功耗就越不可忽视。尤其在高压大功率应用里，为了降低开关损耗往往需要更高的驱动能力，这会进一步推高驱动侧的压力。

把这笔账提前算清楚，是工程上少踩坑的基本功。

八、封装与散热：别只看功率器件，驱动回路也受封装“牵连”

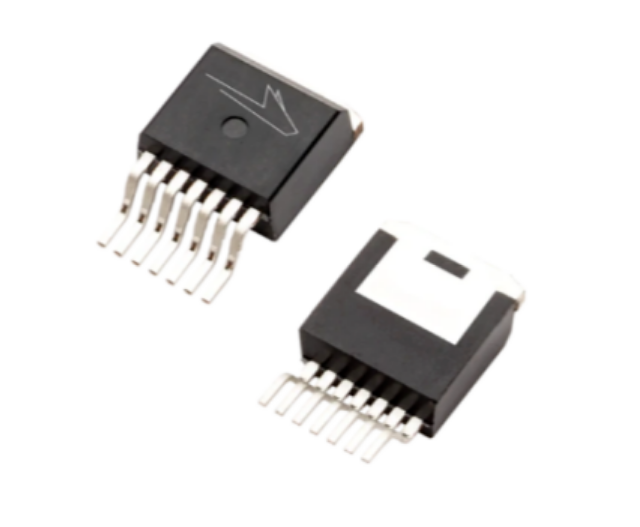

在高压大功率应用中，SiC MOSFET的封装技术对系统性能影响深远。材料提到常见的TO220、TO247等插件封装，各有特点，选择时需综合考虑散热性能、寄生参数和安装方式。

这背后其实是一个系统观点：封装不仅决定散热路径，也往往影响寄生参数与布局实现难度。散热做得好，器件温升低，工作更稳；寄生控制得好，波形更干净，保护更可靠。封装选型与驱动回路布局是联动的，不是两条互不相干的线。

把选型落成一套“工程师检查表”

如果把上面的要点收束成一套更工程化的顺序，大致可以这样走：

1）先定场景：硬开关还是软开关？频率大概在什么区间？高压大功率到什么程度？

2）先卡底线指标：CMTI优先，建议看≥100V/ns这一档；高DV/DT场景更要严苛对待。

3）再算驱动需求：用freq与Qg的关系确定驱动能力区间，别只看峰值电流宣传。

4）看时序：延时尽量低，建议把200ns以下当成重要参考，同时关注一致性。

5）核对驱动电平：没有统一标准，必须对照MOSFET数据手册逐项确认。

6）把隔离当安全边界：光耦/磁隔离/电容隔离按电磁环境与延迟需求权衡。

7）提前算驱动损耗：freq × N × VGS × Qg，纳入热与效率预算。

8）让布局与封装为驱动服务：器件与驱动尽量靠近，缩小环路，压住寄生。

材料里也给了一个很鼓舞人的结论：精心设计的驱动电路，其开关参数可以与商业驱动板相媲美，满足SiC MOSFET驱动需求，并能可靠触发保护功能。这句话的潜台词是——SiC并不是“只能买成品板才玩得转”，关键在于方法和细节。

碳化硅的时代，拼的不是“敢不敢用”，而是“会不会用”

随着碳化硅技术成熟，驱动电路设计只会越来越重要：从材料到拓扑、从控制算法到封装工艺，多学科协同会把功率电子继续往前推。但对工程师来说，最现实的竞争力还是那一句：把驱动选对、把驱动做好，系统就稳了一半。

你在做SiC MOSFET驱动芯片选型时，最头疼的是哪一项？是CMTI、延时，还是驱动电平与隔离方案的取舍？欢迎把你的应用场景写在评论区，我们可以就“同一个指标在不同系统里怎么权衡”继续聊下去。
