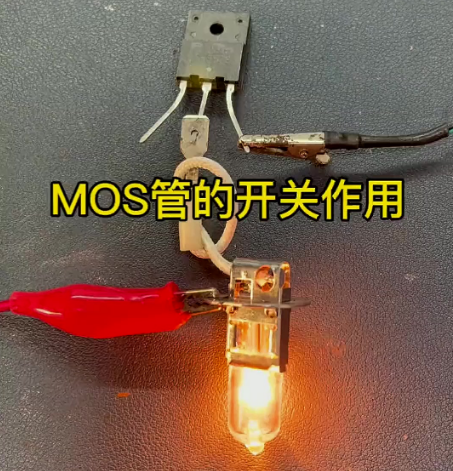

用mos管控制mos管快速关断电路的方法

你有没有遇到过这种“看起来关了，其实没关干净”的瞬间：MCU的控制脚已经拉低，波形却还在拖尾，负载还在发热，系统效率也跟着掉。

MOS管的关断，从来不只是“把电压拉到0”这么简单。真正拖慢你速度的，往往是栅极与源极之间那点等效电容里“舍不得走”的残余电荷——它让器件在临界区多停留了一会儿，损耗就在这一会儿里发生。

这篇文章只围绕一件事：在“用mos管控制mos管快速关断”的思路下，把驱动IC方案讲清楚，并把能做的优化点一条条落到电路与布局里，避免你把时间浪费在反复试错上。

先把问题说透：为什么关断会慢？

mosfet是电压控制器件，栅极（G）相当于一个需要充放电的电容网络。导通时，你给它“充电”让Vgs超过阈值；关断时，你必须把这部分电荷尽快“放掉”，让Vgs迅速低于阈值。

关断慢，常见原因其实就三类：

1）栅极放电通道不够强

MCU普通引脚驱动能力有限，面对栅极电荷，放电速度跟不上，关断边沿自然拖。

2）栅极电阻与回路参数把速度“钝化”了

栅极电阻Rg越大，充放电越慢；但Rg过小又可能引发振荡或不必要的功耗，这是速度与稳定性之间的拉扯。

3）走线寄生电感在关键时刻捣乱

PCB上寄生电感Lg会把你的“快速放电”变成“带回响的放电”，不仅慢，还可能产生振铃，让波形更难看。

所以，想快，就要让“栅极放电”这件事变得：电流更大、路径更短、参数更可控。

驱动IC方案：为什么它往往是“最快的那条路”

在现成可用、工程可复制的路径里，使用大电流驱动芯片是一种非常直接的提速方式。参考方案里提到的TC4420就是典型代表：它的价值不在“能输出电压”，而在“能输出瞬态电流”，把栅极电容在极短时间内充放完，从而显著提升MOSFET的转换速度。

把驱动IC方案拆成三个关键点，你会更容易落地：

一、驱动IC的任务不是“拉高/拉低”，而是“快速搬运电荷”

MOS管关断慢，根源是电荷没走完。驱动IC输出电流更强，等效就是“更快把电荷从栅极搬走”，关断过渡区缩短，开关损耗随之下降。

二、Rg不是越小越好，而是要围绕“速度+稳定”找平衡

参考材料给出的结论很典型：Rg较小时关断时间显著缩短，但过小会出现振荡现象。

这意味着你在选Rg时，不能只盯着关断速度，还要给系统留出足够阻尼，让它不在高速边沿里自激。

三、二极管的意义：减少关断延迟，避免反向电流干扰

在驱动方案示例中，肖特基二极管用于防止反向电流并减少关断延迟。像1N5819这种低正向压降、快速恢复的器件，常用在此类场景里：它更像是“给关断放电开一条更顺的路”，同时把不该回流的电流挡在外面。

把“驱动IC方案”做扎实：你可以从这几项优化入手

1）优先把栅极回路做短、做紧凑

优化布线电感是提升速度的重要手段。栅极驱动回路越短，寄生电感越小，你的边沿越干净，振铃越轻。

实操上，至少把这条原则记牢：驱动IC输出到MOS栅极的走线短；栅极回路的返回路径也要短，尽量避免形成大环路。

2）Rg的选取要允许你“试出来”，但别乱试

参考材料给出Rg范围“0至几十欧姆”。这句话的潜台词是：系统差异很大，最佳点要靠测。

建议你把Rg设计成可调整：例如预留焊盘或串并电阻位置。这样当你在示波器上看到振荡，就有手段回到“稳定优先”的点；当你看到边沿太慢，也能逐步往更快的方向推。

3）用示波器验证关断速度，不要靠感觉

参考材料给了很清晰的验证方法：用示波器观察栅极电压波形，以评估关断时间；输入信号设为PWM，频率设置为1MHz。

这一步的意义在于：你盯着的是“Vgs什么时候真正跨过阈值并稳定”，而不是“控制信号什么时候变化”。很多问题就出在这两者之间的差距。

4）驱动电流能力提升，是速度的硬条件

当你发现“换更小的Rg也没明显变快”，或者“MCU驱动怎么都拖尾”，通常就该回到硬条件：驱动电流够不够。

大电流驱动芯片的优势就在这里——它把关断速度从“被GPIO能力限制”变成“由你栅极回路与阻尼设计决定”。

一个容易被忽视的对照：驱动IC提速 vs 残压泄放提速

很多人把“快速关断”只理解为“驱动更强”，但参考材料里还有另一条非常工程化的思路：残压泄放电路。

这类方案针对的是关断时“栅源电容残留电压导致关断延迟”的痛点：用三极管与电阻网络构成泄放路径，并用二极管阻断反向电流，配合MCU控制信号，把残压快速对地释放，提升关断可靠性。结构简洁、成本低。

把它和驱动IC方案放在一起看，差异会更清晰：

• 驱动IC方案：强调“推拉更猛”，用更大的瞬态电流更快地充放栅极电荷，适合高频切换、强调效率的场景。

• 残压泄放方案：强调“关断时给残压一条专用泄放通道”，尤其针对MCU引脚驱动能力有限导致的泄放不充分问题，提升关断可靠性与稳定性。

残压泄放方案的结构要点非常明确：

MOS管Q2源极接地、漏极串负载到VCC；三极管Q1集电极接地，发射极接电阻R2（10Ω），R2另一端接到Q2栅极与Q1基极；Q1基极还连PIN端；Q1基极与PIN之间串R1（100Ω）限流；Q1基极与Q2栅极之间用二极管D1做反向阻断；Q2栅源之间用R3（10kΩ）做偏置。

你会发现，这套电路的核心动作就一句话：在栅极控制输入端实现“残余电压的快速对地泄放”，让MOS管在关断控制时可以快速关断。

应用场景该怎么想：为什么照明类产品会在意这件事

参考材料中，这项技术的受保护使用者来自照明相关企业。这其实很符合直觉：照明系统常见PWM调光、开关频繁、对效率与热管理敏感。MOS管的关断拖尾意味着更长时间停留在高损耗区，器件温升、效率、可靠性都会受影响。

而“关得快、关得干净”，带来的不仅是波形好看，更多时候是：

• 损耗下降，热压力更小

• 高频下开关速度更可控，效率更稳定

• 系统可靠性提升，调光一致性更容易保证

把话收回来：设计快速关断，你真正该抓住什么

如果你只记三句话，我希望是这三句：

1）快速关断的本质，是尽快把栅极电荷放掉，避免在临界区拖太久。

2）驱动IC方案的价值，在于更强的瞬态驱动电流；但Rg与布局决定你能跑多快、能不能稳。

3）当MCU驱动能力成为瓶颈时，残压泄放电路用“专用泄放通道”解决关断延迟，结构简单、成本低，可靠性提升很直接。

你更倾向用驱动IC硬推速度，还是喜欢用残压泄放把关断做得更稳？你当前的应用是高频PWM、还是更偏可靠性的开关控制？把你的频率、负载类型、以及你在示波器上看到的栅极波形特征写在评论区，我可以按你现有约束，帮你把“该优先优化哪一段”理清楚。
