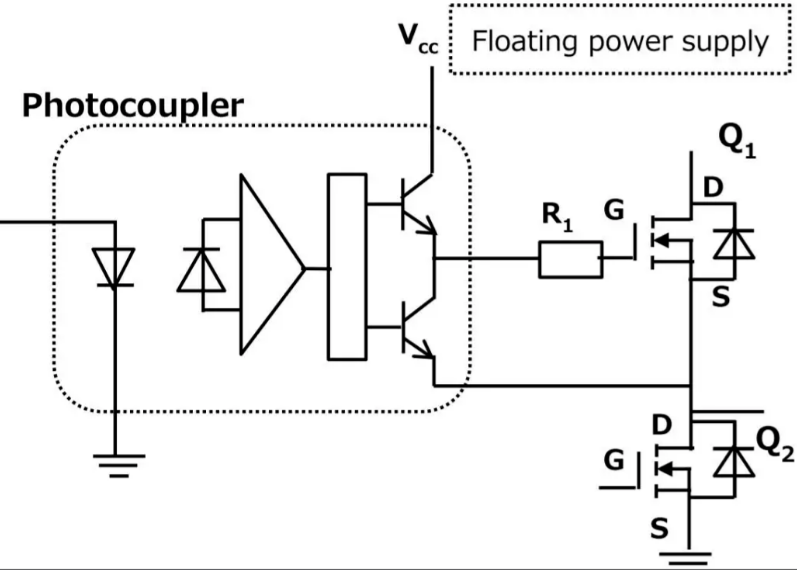

mosfet栅极驱动电路

电源工程师的电路板一角，总是布满了各种桥臂和驱动芯片。你是否曾遇到过这样的场景：明明选用了性能卓越的mosfet，却在满载工作时发生意外关断，或是开关节点波形出现了难以抑制的振荡？很多时候，问题的根源并非在功率管本身，而在于其“神经中枢”——栅极驱动电路。今天，我们就聚焦于驱动设计的两个核心物理量：电压与电流，探讨它们如何共同决定了系统的开关速度、抗干扰能力与长期可靠性。

一、驱动电压：不只是“开”与“关”的门槛

许多人认为，只要驱动电压高于mosFET的阈值电压，就能让其导通。这无疑是正确的，但距离“优化设计”还相差甚远。

一个关键的设计准则是：导通电压通常设置在10至15伏。这背后有双重考量。首先，必须确保功率管进入完全导通区，使其导通电阻最小化，从而降低导通损耗。其次，一个充分“过驱动”的电压，有助于提升栅极电压应对噪声干扰的免疫能力。设想一下，如果你的驱动电压仅仅比阈值高出2-3伏，那么来自开关节点的高频噪声，就极有可能通过米勒电容耦合到栅极，导致电压波动超过阈值，引发致命的“误导通”。

而关断电压的选择，往往更能体现设计的功底。推荐采用-5V至-10V的负压关断，这绝非故弄玄虚。它最大的优势在于，为关断过程提供了一个明确、快速的负向“拉力”，极大地缩短了关断延迟时间和下降时间。更重要的是，负压如同一道坚实的屏障，能有效抵消米勒效应在关断平台期引入的电压抬升，从根本上杜绝了因寄生参数导致的半桥直通风险。请务必牢记，所有电压设置都必须严格限制在器件数据手册规定的VGS最大值内，通常为±20V。一个18V的齐纳二极管并联在栅源之间，是防止电压尖峰击穿栅氧化层最简单有效的保险。

二、驱动电流能力：决定开关速度的“肌肉”力量

如果说驱动电压定义了逻辑状态的门槛，那么驱动电流能力则直接决定了状态切换的“敏捷度”。栅极本质上是一个容性负载，其开关过程就是对其等效电容进行充放电。这个过程所需的时间，直接取决于驱动源能提供的电流大小。

其核心计算公式简洁而有力：峰值驱动电流 I_peak = Q_g / Δt。这里的Q_g是栅极总电荷，一个从数据手册中可以查到的关键参数；而Δt则是你期望达到的开关时间（如上升时间或下降时间）。这个公式揭示了驱动设计的本质矛盾：为了追求更快的开关速度（更小的Δt），你必须提供更大的峰值电流。

以一个典型的MOSFET IRF540N为例，其栅极总电荷Q_g为72纳库仑。如果目标上升时间为50纳秒，那么所需的峰值电流至少为1.44安培。这意味着，你选用的驱动芯片，其输出峰值电流能力必须大于这个计算值。许多设计初期的“软开关”或开关损耗过高问题，追根溯源都是驱动电流“小马拉大车”——驱动芯片无力在短时间内为栅极电容注入足够的电荷，导致开关过程缓慢拖沓，损耗剧增。

因此，在高频应用或使用大栅极电荷的功率器件时，优先选择峰值电流大于5A的驱动IC（如UCC5350）是明智之举。强大的电流输出能力，是驱动芯片快速“推开”栅极这扇门、并迅速将其“拉回”原位的基础保障。

三、电压与电流的协同：在速度与干扰间寻找平衡点

理解了电压和电流各自的角色，我们更需要看到它们的协同效应。一个优化的设计，是让二者在动态过程中完美配合。

例如，在驱动电压确定的前提下，栅极电阻Rg的选取，就成为调节驱动电流波形、进而控制开关速度与阻尼的关键元件。其阻值可以根据 Rg ≈ (V_drive - V_th) / I_peak 进行初步估算。选择较小的Rg，可以获得更快的开关速度和更低的开关损耗，但可能会引发栅极振铃，增加电磁干扰，甚至导致栅极电压过冲。而较大的Rg虽然能有效抑制振荡、改善EMI，却会牺牲速度，增加损耗。这个5至100欧姆的典型取值区间，正是工程师在“速度”与“平稳”之间反复权衡的战场。

另一个协同的例子体现在负压关断电路中。负压的设置（如-8V）不仅提供了关断态的噪声裕量，其与驱动芯片下拉能力的结合，也共同决定了关断瞬间从米勒平台“抽走”电荷的速度。一个强大的下拉电流配合明确的负压偏置，能确保功率管快速、干净地离开导通区。

四、从理论到实践：验证设计的“火眼金睛”

精妙的计算与选型，最终必须通过实测来验证。示波器是我们诊断驱动电路健康状况最得力的工具。

关键的观测点有两个。首先是栅源电压V_GS的波形。一个健康的波形应该具有陡峭的上升沿和下降沿，在导通和关断平台处稳定无振荡，过冲和振铃被抑制在可接受的范围内。任何异常的振荡或平台期畸变，都可能指向栅极电阻不当、驱动环路电感过大或米勒效应未被有效抑制。

其次是开关节点（漏极或中点）电压V_DS的波形。观测其上升和下降时间，是否与设计目标相符。同时，观察开关过程中的电压尖峰，这能直接反映布局中功率环路寄生电感的大小。结合热成像仪对MOSFET和驱动IC的温升监测，你就能完整地评估设计的效率与可靠性。

结语

驱动电压与驱动电流，是MOSFET栅极驱动电路设计中一对相辅相成的核心参数。电压奠定了静态工作点的安全和噪声容限，而电流则掌控了动态切换过程的快慢与损耗。将它们割裂看待，设计便容易走入顾此失彼的误区。唯有深入理解其物理本质，在电压的“门槛”与电流的“肌肉”之间找到精妙的平衡，并辅以严谨的布局与验证，我们才能真正驾驭MOSFET的开关特性，打造出既高效迅捷又稳健可靠的电力电子系统。你的驱动电路，是否已经为功率管备足了这份“底气”？
