mos管在bms的应用电路图

你有没有想过，当你启动一辆新能源汽车，或者给手机充电时，电池内部正在进行着一场毫秒级的精密对话？每一次能量的流入与流出，都关系着整个系统的寿命与安全。偶尔见诸报端的电池事故，总让人心头一紧。今天，我们就潜入电池管理系统的核心，看一看那个至关重要的“开关”——MOS管，是如何像一位严谨的“把关人”，精准掌控着电池的每一次呼吸。

毫秒级的智慧：充放电管理的精密逻辑

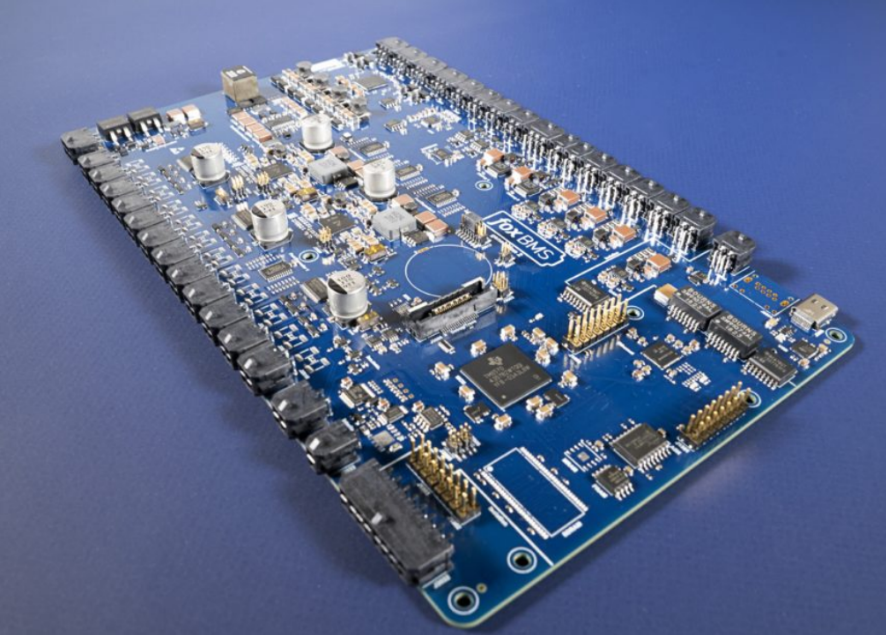

在电池这个复杂系统中，BMS（电池管理系统）是当之无愧的“智能管家”。它持续监测着电压、电流、温度等核心参数，而mos管，则是执行管家指令的“第一操盘手”。想象一下，充电过程如同向一个容器中注水，mos管的任务就是精确控制水龙头。它接收BMS基于实时电压、温度计算出的指令，精准调节电流的大小与通断。当电池电量趋近饱和，BMS发出信号，MOS管必须瞬间响应，切断充电回路，避免“水满则溢”。反之，在放电时，当电量低至警戒线，这位“把关人”同样需要及时“喊停”，防止电池因过度放电而内部受损。这看似简单的开关动作，一旦失准，后果可能是灾难性的。过充可能导致电池内部材料结构变化，产生大量热量与气体；过放则会永久性损坏电池化学体系。此时若继续强行充电，故障风险将急剧攀升。

从被动熔断到主动保护：MOS管的进化之路

传统电路保护，往往依赖于保险丝或机械继电器。然而，面对锂电池这种既敏感又能量密度高的“暴脾气”，传统方案显得力不从心。一个典型的痛点是响应速度：传统熔断器的动作时间通常在100毫秒以上，而短路故障的破坏性电流可能在几毫秒内就形成燎原之势。机械继电器虽可重复使用，但其机械触点的磨损限制了寿命，动作速度也仅在毫秒级，且存在过流检测精度不足的问题。MOS管的介入，带来了颠覆性的改变。作为固态半导体器件，它没有机械部件，通过栅极电压的微小变化就能控制大电流的通断。这意味着，其响应速度可以提升到纳秒级别——比机械方案快了六个数量级。在BMS的充电回路或放电回路中，MOS管配合精密的电流检测电路，可以构成一道主动、快速的电子防线。

保护电路的核心：如何构建可靠的“电子哨兵”

一个基于MOS管的典型保护电路，其智慧在于闭环控制。它通常由三个核心模块协同工作：

首先是电流检测模块。保护的基础是“看得见”。一种常见的方法是利用MOS管本身的特性：在其导通时，源极和漏极之间存在一个微小的导通电阻。当电流流过时，这个电阻上会产生相应的压降。通过高精度的差分放大器测量这个压降，就能实时、无损地反推出流经MOS管的电流大小。这比外接大功率采样电阻的方案损耗更低、更快速。

其次是逻辑控制与决策模块。检测到的电流信号被送入比较器，与预设的安全阈值进行比较。但现实情况往往很复杂，比如电机启动时会有正常的浪涌电流。一个成熟的电路会引入延时判断或滤波机制（例如RC延时电路），短暂忽略这些合法的瞬时峰值，避免误报警。只有当异常电流持续超过安全时间窗口，逻辑模块才会最终确认故障发生。

最后是功率执行模块，即MOS管本身。当逻辑模块发出关断指令，驱动电路需要以最快的速度将MOS管的栅极电压拉低，使其从导通状态切换到高阻的截止状态，从而物理上切断电流路径。为了确保关断彻底且迅速，驱动电路的设计至关重要，有时甚至采用负压关断技术来应对极端情况。

选型与设计：成为合格“把关人”的关键参数

要让MOS管完美胜任“把关人”角色，选型是第一步。以下几个参数是工程师们反复权衡的焦点：

导通电阻：这是MOS管导通时的“阻力”。电阻越小，导通时的能量损耗和发热就越少。对于BMS中需要长期导通的大电流路径，低导通电阻是节能和热管理的关键。但需注意，通常导通电阻越低，MOS管的其他参数（如栅极电荷）可能越大，需要综合考量。

耐压值：必须确保MOS管能承受电路中的最高电压，尤其是在关断状态下。对于电动汽车高压电池包，通常需要选择耐压远高于电池组最高电压的器件，并留出充足裕量以应对电压尖峰。

开关速度：这直接决定了“把关人”反应的敏捷度。开关速度快，意味着在故障发生时能更快切断电流。开关速度主要受栅极电荷等参数影响，需要驱动电路有足够的“推力”来快速充放电极电容。

热设计与可靠性：MOS管在工作时总会产生损耗，并以热量形式散发。计算并控制其结温不超过额定值（通常是150℃或175℃）是保证长期可靠性的基础。这涉及到散热路径的设计、环境温度的评估以及功耗的精确计算。在汽车级应用中，选择通过AEC-Q101可靠性认证的器件，是应对严苛环境温度变化与振动冲击的保证。

超越开关：均衡管理与系统安全

MOS管在BMS中的角色不止于充放电的总开关。在由成百上千个单体电池串联成的电池包中，由于制造细微差异和使用损耗，电池间的电量总会产生不一致。这时，就需要“电量均衡”功能。MOS管同样在其中扮演重要角色。通过控制与每个单体电池并联的开关网络，系统可以识别出电量偏高的电池，并通过电阻放电或以“削峰填谷”的方式，将能量转移给电量偏低的电池。在这个过程中，MOS管的开关特性被用来构建精细的能量调节通路。如果均衡电路中的MOS管失效，电池组的不一致性会加剧，导致部分电池长期处于过充或过放边缘，从而拖累整个电池包的性能与安全，形成隐患。

从电路到系统：看不见的守护

当我们谈论电池安全时，MOS管就是这样一种存在：它默默无闻，却是底层安全的基石。它的每一次精准开关，都是对电池寿命的呵护；它的每一次快速响应，都是对潜在危险的拦截。从防止过充过放，到实现电芯均衡，再到构建快速的短路保护墙，MOS管以其固态的可靠性与电子的敏捷性，在现代BMS中构筑了第一道也是反应最快的一道防线。技术的进化，正是将这些关键器件的性能推向极致，让每一次能量的流动都尽在掌握，让那份关于安全的担忧，再少一分。下一次当你为爱车充电时，或许可以想到，正有无数个这样的“电子哨兵”，在寂静中为你守护着澎湃能量的平稳与安妥。
