碳化硅mosfet选型

发布时间:2026-05-22编辑:国产MOS管厂家浏览:0

当你打开一份碳化硅mosfet的数据手册,那一长串的参数指标是否曾让你陷入选择焦虑?电压等级从650V到3300V,工作温度范围各有不同,成本差异显著——在新能源汽车、光伏储能、工业电机这些决定未来能源格局的赛道上,一个看似微小的选型偏差,可能意味着数百万的能效损失,或是系统可靠性的全面崩塌。2026年的今天,碳化硅已从实验室的“未来材料”,变为电力电子工程师案头不得不面对的“必选项”。而选型的核心,首先就锚定在电压与温度这两个最基础的物理维度上。

电压等级:不只是耐压值,更是系统安全的战略冗余

许多工程师在初次接触碳化硅mosFET时,容易陷入一个误区:根据系统标称电压,直接选择耐压值相近的器件。比如,为800V新能源车平台选择800V的碳化硅MOSFET,看似严丝合缝,实则埋下隐患。

选型的核心逻辑在于“电压冗余”。电力电子系统并非运行在理想的稳态,开关过程中的电压振荡、电网波动、负载突变,都会产生瞬时尖峰电压。以一个典型的800V车载平台为例,在快速充电的瞬态过程中,母线电压的尖峰完全可能冲击至1000V以上。如果器件耐压值恰好卡在800V,就意味着长期工作在击穿风险的边缘,可靠性无从谈起。

因此,行业内的黄金法则是:为标称电压留有充足的裕量。当前,针对800V平台,主流的选择已是1200V规格的碳化硅MOSFET。这额外的400V冗余,并非性能浪费,而是用成本换取了系统全生命周期的安全和稳定。它像一道坚固的堤坝,足以抵御各种意料之外的“电压洪峰”。而在光伏领域,随着1500V系统成为降低度电成本的主流方案,1200V器件同样因其优异的性价比和性能匹配度成为首选;对于特高压的大型地面电站,目光则开始投向2000V乃至更高规格的器件,通过提升单机电压来简化系统拓扑,进一步压降成本。

工作温度:碳化硅的真正“杀手锏”,在极限处定义可靠性

如果说电压等级关乎系统的“瞬时生存”,那么工作温度则定义了器件的“长期耐力”。这也是碳化硅材料颠覆性优势最直观的体现。

传统硅基IGBT或MOSFET,其结温通常被限制在150℃甚至更低。在钢铁冶金车间、新能源汽车引擎舱旁、沙漠地带的光伏逆变器内部,环境温度动辄攀升至70-80℃以上,留给硅器件的温升裕量所剩无几,迫使散热系统设计得异常庞大和复杂。

碳化硅彻底改变了游戏规则。凭借3.7W/cm·K的高热导率(硅的2.5倍),以及宽禁带材料固有的高温稳定性,优质碳化硅MOSFET的允许工作结温可以轻松达到200℃以上。这意味着,在相同的环境温度和功耗下,碳化硅器件自身的温升更低,对散热系统的依赖显著减小。一个直接的成果就是系统的小型化:高频特性让电感、电容体积得以缩减,而优异的散热能力又让散热器尺寸和重量得以降低。有案例显示,在一些高端服务器电源中,采用碳化硅方案后,整体功率密度提升了30%以上,设备体积大幅缩小。

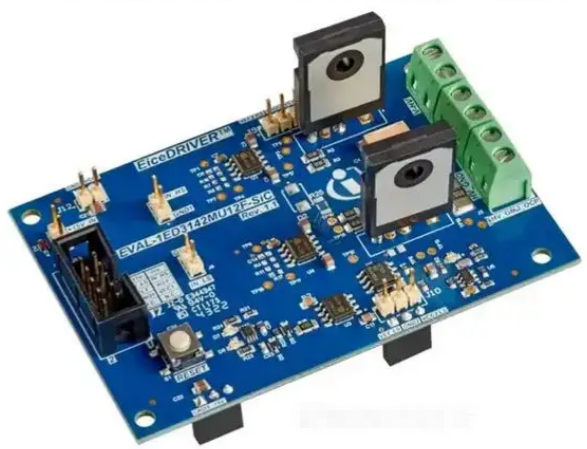

碳化硅mosfet选型

更重要的是,高温下的性能稳定性。选型时,绝不能只看常温数据表。必须重点关注器件在高温(如85℃甚至125℃)下的关键参数,如导通电阻Rds(on)的变化率、开关损耗的增幅。优秀的碳化硅MOSFET,其参数在高温下的漂移极小,这保证了系统在盛夏正午的阳光暴晒下,或是在持续满负荷运行时,效率不会出现“跳水式”的衰减。对于一台50kW的工业电机,能效从硅器件的95%提升至碳化硅的97%以上,系统损耗降低20%-60%,一年节省的电费可达数万元,这其中的大部分收益,正是依赖于碳化硅在高温下依然坚挺的性能。

在成本与价值的天平上,重新定义“划算”

谈及选型,成本是无法回避的一环。诚然,单看器件采购价,碳化硅MOSFET目前仍高于同规格的硅器件。但现代工程的成本核算,早已是贯穿设计、制造、运行、维护的全生命周期考量。

碳化硅的高价值,正是通过其在电压和温度维度上的卓越表现来实现的。更高的电压冗余,减少了因过压击穿导致的售后失效和维修成本;更强的耐高温能力,直接延长了器件寿命——从硅器件的平均3年,跃升至8年甚至更长,这大幅削减了设备更换频率和因停工造成的生产损失。同时,系统能效每提升一个百分点,对于耗电大户而言都是真金白银的利润。更不用说,因器件高性能而带来的散热系统简化、被动元件减小所节省的物料和空间成本。

进入2026年,成本的动态天平还在持续向碳化硅倾斜。随着国内8英寸衬底逐步实现量产,12英寸产线也在布局中,国产化替代进程加速,碳化硅器件的价格正以每年约10%-15%的幅度稳步下降。市场规律清晰可见:越早拥抱碳化硅,越能凭借其高性能构建产品护城河,并在未来的成本竞争中占据先机。

因此,下一次当你面对碳化硅MOSFET的选型清单时,不妨将视野拉长。电压等级的选择,是在为系统的整个生命周期购买一份“安全保险”;工作温度的考量,是在投资于系统的“空间效率”与“时间耐力”。这不再是简单的参数对比,而是一次关于可靠性、能效与总拥有成本的战略决策。在能源革命深水区的今天,选对一片芯片,或许就是撬动未来竞争力的那个支点。你所在的领域,是否已经感受到了这场由电压和温度掀起的变革浪潮?欢迎在评论区分享你的见解与挑战。
