mosfet驱动芯片有哪些

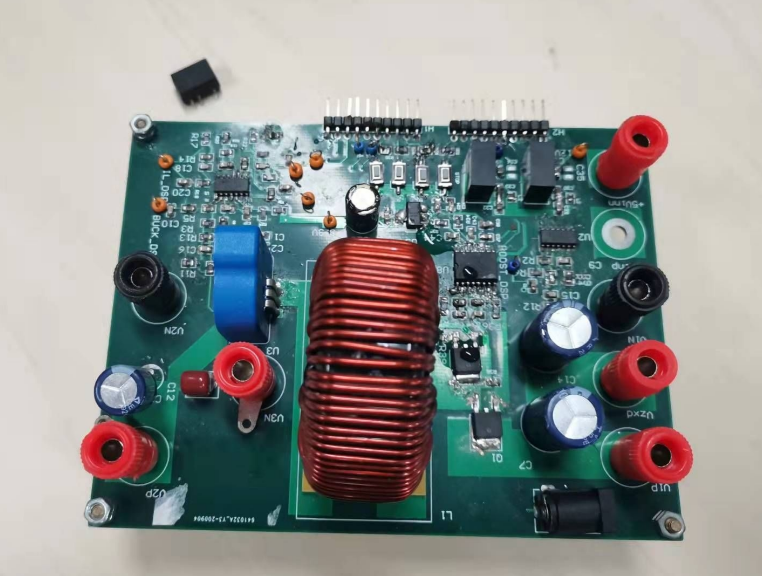

在高频电源设计里，一款驱动芯片选错，可能让转换效率损失上个百分点，甚至导致系统不稳定。面对EG3001/EG3002、UCC2720x、MAX17600–MAX17605、LTC4441等琳琅满目的选项，到底该从何入手，才能第一时间锁定最合适的方案？结合我在多个项目中的实战经验，这篇文章将从应用场景、关键参数、品牌系列三大维度，帮你快速梳理选型思路。

一、应用场景决定驱动架构

1. 单通道功率驱动

• EG3001、EG3002：专为传统降压、升压应用设计，单通道输出，适合1A以内或中小功率场景。

• LTC1981：低功耗平台首选，支持宽输入电压，兼顾尺寸与效率。

1. 双通道/半桥驱动

• MAX17600–MAX17605、TSC427：高速双通道、峰值输出电流可达数安培，最佳应用于DC-DC转换和马达驱动。

• IRS2110/IRS2113：高压高速功率驱动，独立控制上桥臂与下桥臂，适用于大功率逆变和PFC。

1. 高侧/低侧驱动

• LTC4441：N沟道高侧浮动驱动，耐压可达60V以上，常见于HV电机控制、LED驱动。

• MAX15054：专用高侧驱动，具备50V耐压，帮助简化高压侧拓扑设计。

1. 超高速设计

• MAX5048、MAX17603：针对800kHz以上高频电源，输出上升/下降时间小于10ns，极大降低开关损耗。

• UCC27284：集成同步整流和多重保护，兼顾高频与高可靠性需求。

二、关键参数深度解读

1. 峰值驱动电流与tR/tF

峰值输出电流决定栅极充放电速度，若工作频率超300kHz，优选Ipk≥2A、tR/tF≤20ns的器件。

1. 供电范围与耐压

按系统总线或电池电压选：12V/15V/20V适合消费端；50V、100V以上多见于工业与逆变器。高侧驱动需关注浮动电源设计。

1. 死区控制与交叉导通

半桥、全桥应用中，精确的死区时间可防止上下桥臂短路。优先选用内置死区生成或可灵活配置的驱动芯片。

1. 保护功能

欠压锁定、过温关断等功能可显著提升系统可靠性，尤其在软启动或负载突变时保障器件安全。

1. 负压关断与栅极钳位

对SiC、GaN特性友好：有些芯片支持“零压关断”技术，简化驱动电路、降低系统成本。

三、品牌系列对比

1. EG3001/EG3002

优势：入门级单通道、成本低；

劣势：无高侧浮动支持，功能相对基础。

1. TI UCC2720x/UCC27284

优势：高耐压、多功能、保护齐全；

劣势：价格偏高，对PCB布局要求严格。

1. Maxim MAX17600–MAX17605

优势：高速双通道、低抖动；

劣势：死区和外围电路配置需实践经验。

1. Linear LTC4441/LTC1981

优势：低功耗、宽压输入；

劣势：驱动能力适中，不适合大栅极电容场景。

1. 国际整流 IRS2110/IRS2113

优势：高压大电流、经典可靠；

劣势：需自行添加欠压保护。

四、实战选型流程

1. 明确拓扑与频率：单/双通道，高速或高压；

2. 匹配供电：浮动高侧或简单12V/15V；

3. 对比tR／tF、欠压阈值、死区控制；

4. 在评估板上实测：验证上升/下降时间、死区调整；

5. 成本与性能平衡：批量选型可关注零压关断或深沟槽SiC方案。

未来，随着SiC、GaN在快充、电动汽车、储能等领域的深度渗透，驱动芯片也将朝零压关断、智能死区调节、片内数字诊断方向演进。希望这份指南能帮你在下一个项目中一次拿到最合适的驱动器方案。
