mos和igbt管驱动电压

在电力电子设计中，驱动电压从来不仅是“高过阈值就行那么简单”，它决定着功率器件的导通电阻、开关速度与系统热损耗。面对低压高速的mosfet和中高压大电流的IGBT，你是否还在为选型犹豫？本文结合实测数据，从驱动原理、栅极电荷、驱动电路和开关损耗四大维度，带你掀开关键差异。

驱动原理看本质

mosFET的栅极等效电容由输入Ciss与米勒Cgd构成，驱动器需在纳秒级内完成充放电。以某款600V器件为例，Vgs从0V升至10V仅需20~50ns，才能将Rds(on)降至10~100mΩ；若Vgs不足，则导通损耗急剧上升。

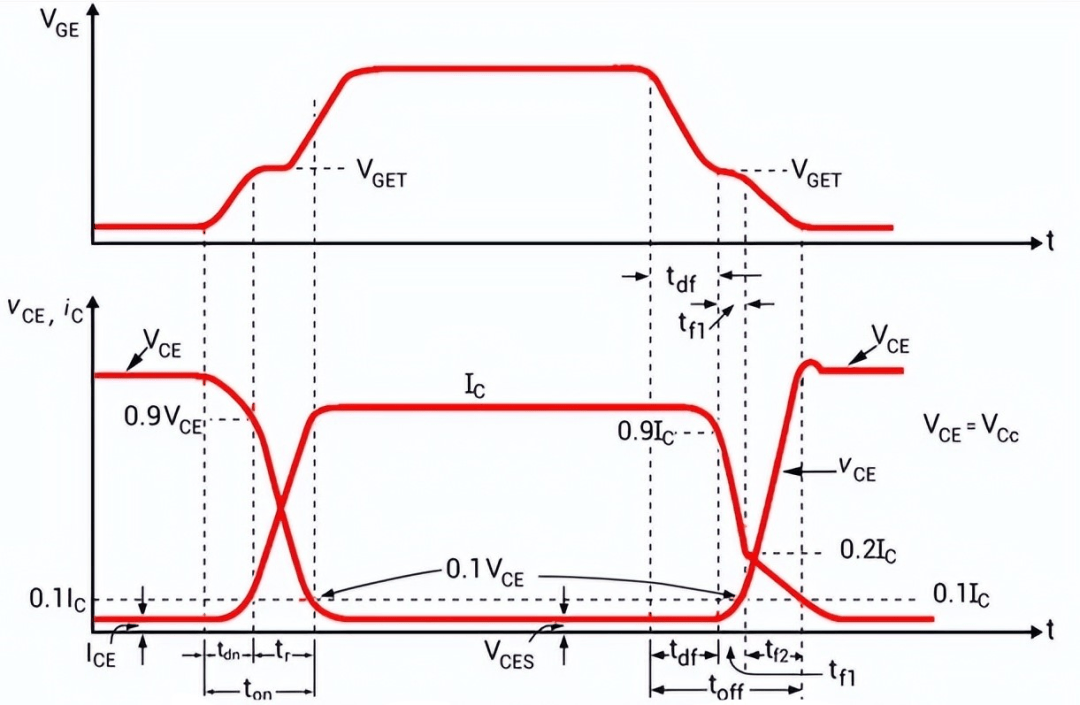

IGBT驱动通常采用+15V/－5V栅极电压，MOS结构快速开通后，BJT输出端的少数载流子存储会形成尾电流，清除过程需200ns~1μs不等，导致关断速度放缓。

栅极电荷与驱动能量

评估开关损耗的核心公式Edrive≈½·Qg·Vdrive。低压MOSFET的Qg在30~150nC，高压版可达300~500nC，高频下驱动功率成倍增长；IGBT虽Qg（200~400nC）相近，却因尾电流延长等效电荷，实测关断能量比MOS高30%以上。

驱动电路要点

• MOSFET驱动：推荐Vdrive 10~12V，峰值驱动电流2~5A，缩短上升/下降时间；半桥结构选自举或隔离浮动电源；并联 ≤20Ω栅阻与米勒钳位电路，抑制振铃与误触发。

• IGBT驱动：采用 +15V/－5V双向栅压，加速关断；并联快恢复二极管与RC缓冲网络，回收尾电流；驱动器需内置限流和软关断功能，避免振荡过冲。

开关损耗实测对比

在100kHz条件下，某1200V MOSFET单次开关能量约0.5mJ，500kHz时增至2.5mJ；同级IGBT在20kHz下单次能量达2mJ，100kHz激增至8mJ。IGBT虽可在低频配大散热器消化热量，但在高频场合已成效率瓶颈。

选型与建议

• 低压高频（<600V，>100kHz）：优先低Rds(on) MOSFET，选配大电流、高速驱动器，重点抑制米勒效应。

• 中高压大功率（≥600V，>100A）：首选IGBT，驱动时引入负栅压与尾电流回收电路，缩短关断时间。

• SiC MOSFET：在650V以上场景兼顾高速开关，但需匹配更严格的驱动电源架构并考虑成本。

实战提示：项目初期可通过仿真或样片测试，动态评估驱动参数对开关损耗的影响，并结合PCB布局、寄生电感优化驱动回路，最大化提升效率与稳定性。欢迎在评论区分享你的测试数据与优化心得，也别忘了点赞收藏，一起探讨更多电力电子实战经验。
