驱动mos管需要多大电流

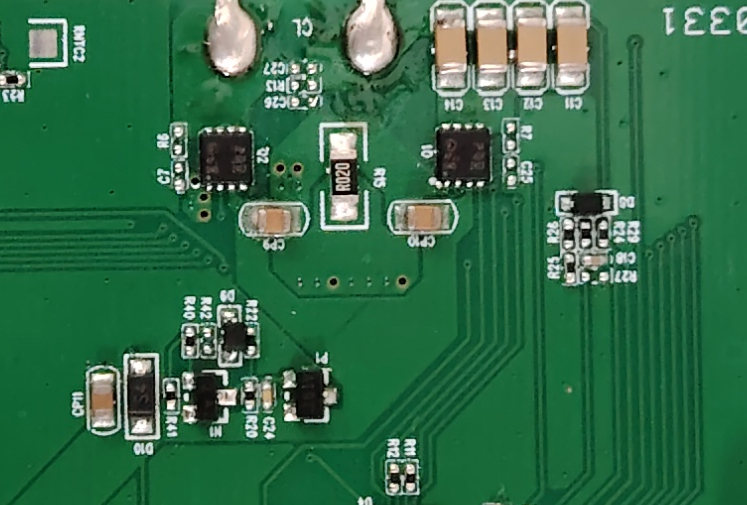

在电子设计领域，MOS管作为一种电压控制型器件，常被误解为几乎不需要驱动电流。然而，实际应用中，许多开关电源效率低下、mos管异常发热甚至损坏的根源，往往在于驱动电流的设计不当。那么，驱动一个mos管究竟需要多大的电流？这个看似简单的问题，背后却牵涉到一系列关键参数和设计权衡。

理解驱动电流的本质

驱动电流并非指MOS管稳定导通后维持栅极电压所需的电流，因为一旦导通，栅极阻抗极高，几乎不再需要电流。真正的挑战在于“切换”其状态的那一刻。我们可以把MOS管的栅极想象成一扇带有沉重弹簧的门，门后还连接着复杂的机械装置（即寄生电容）。想要快速推开或关上这扇门，就需要在瞬间施加一股足够大的“爆发力”——这就是驱动电流。它的核心任务，是在极短的时间内，为MOS管栅源极之间的寄生电容（Ciss = Cgs + Cgd）充入或释放足够的电荷（Qg），从而快速建立或消除控制沟道通断的电场。开关速度越快，单位时间内需要移动的电荷量就越多，所需的瞬时驱动电流也就越大。

驱动电流的计算方法

要进行精确设计，就需要定量的计算。一个常用的基本公式是 Ig = Qg / Tsw。其中，Ig代表平均驱动电流，Qg是栅极总电荷量（可在MOS管的数据手册中找到），Tsw是期望的开关时间。例如，假设一个MOS管的Qg为105nC，设计目标是在500ns内完成开通，那么估算出的平均驱动电流Ion约为105nC / 500ns = 210mA。需要注意的是，开关过程并非匀速。在“密勒平台”阶段（对应Qgd的充电），栅极电压会有一个短暂的平台期，此时驱动电流几乎全部用于对密勒电容Cgd进行充电，这是对驱动电流峰值需求最高的时刻。因此，驱动电路必须能提供远高于平均值的峰值电流，才能确保快速穿越密勒平台，减小开关损耗。

不同应用场景下的电流需求

驱动电流的需求差异巨大，绝不能一概而论。对于小型信号mosfet，比如用于低频小信号放大或简单开关控制的场景，其寄生电容小，栅极电荷Qg很低，驱动电流可能仅需几毫安到几十毫安。一个普通的单片机GPIO口通常就能直接驱动。然而，在高压大功率的应用中，如开关电源、电机驱动、逆变器等，情况则完全不同。这些场合使用的MOS管往往具有更大的晶元面积以降低导通电阻，但其副作用是寄生电容和Qg值显著增大。驱动电流的需求可能轻松达到数百毫安，甚至数安培乃至更高。此时，若驱动能力不足，会导致开关速度极其缓慢，MOS管长时间工作在线性区，产生巨大的开关损耗和热量，最终导致器件失效。

驱动电路的设计实践

认识到驱动电流的重要性后，如何设计合适的驱动电路就成为关键。最简单的方式是直接使用电源管理IC（PWM芯片）的输出引脚来驱动。这种方式成本低，但必须仔细核对芯片手册中标明的“最大驱动峰值电流”是否满足MOS管快速开关的需求。如果驱动能力不足，开关波形会变得圆滑，开关损耗巨大。当驱动能力不足时，推挽电路（图腾柱电路）是一种经典的成本效益型解决方案。它利用一对三极管（NPN和PNP）构成电流放大级，能有效提升电流的提供和吸收能力，加速栅极电容的充放电过程。最可靠和高效的方案是采用专用的MOSFET驱动芯片。这类芯片内部集成了推挽输出级，经过优化，能提供高达数安培的瞬间峰值电流，并通常集成有欠压保护、死区时间控制等实用功能，可以最有效地发挥MOS管的性能潜力。

驱动电路布板的注意事项

即使选择了合适的驱动芯片，糟糕的电路板布局也可能前功尽弃。驱动回路（从驱动芯片输出，经过MOS管栅极，再回到驱动芯片地）的环路面积必须尽可能小。过大的环路会引入寄生电感和电磁干扰，与MOS管的栅极电容形成LC振荡电路，在栅极波形上产生危险的振铃。为了解决振铃问题并控制开关速率以降低EMI，通常会在栅极串联一个小电阻（如10Ω左右）。这个电阻的作用是阻尼振荡，但阻值不宜过大，否则会严重限制驱动电流，减慢开关速度。此外，为了提高MOS管的抗干扰能力，防止因静电或耦合干扰导致误导通，建议在栅极和源极之间并联一个下拉电阻（如10kΩ）。在噪声较大的环境中，还可以在GS之间并联一个TVS瞬态抑制二极管（如18V），以吸收瞬间高压脉冲，保护栅氧层不被击穿。

综上所述，驱动MOS管所需的电流不是一个固定值，而是基于开关频率、器件选择（Qg）和性能目标（开关损耗与EMI的权衡）进行动态计算和设计的结果。一个精心设计的驱动电路，如同一位技艺高超的舵手，能为MOS管提供精准而有力的控制，确保整个电子系统高效、可靠地航行。
