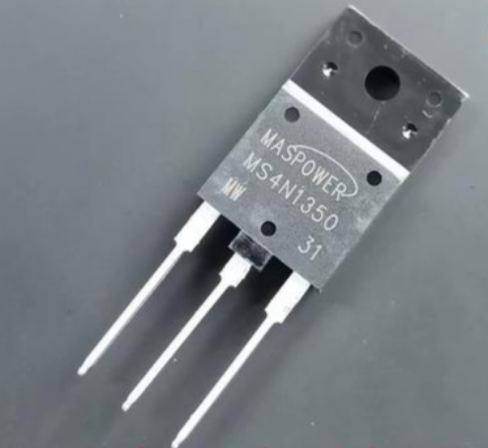

开关电源mos管的注意参数

在开关电源设计中，MOS管的选择如同为整个系统选择一颗强劲而可靠的心脏，其参数匹配直接决定了电源的效率、温升甚至整体可靠性。许多工程师在选型时，往往只关注耐压和电流等少数几个参数，却忽略了一些关键细节，导致实际应用中出现效率不达标或mos管意外损坏的情况。

理解耐压参数：VDSS的安全边界

最大漏-源电压（VDSS）是mos管在关闭状态下，漏极和源极之间能够承受的最大电压。可以将其想象成水坝所能抵御的最高水位压力。如果实际电压超过这个限值，就如同水位漫过坝顶，会导致雪崩击穿，造成永久性损坏。需要注意的是，VDSS的数值是在特定温度（通常是25℃）下测得的，而实际工作中的芯片结温会更高，其真实的雪崩击穿能力可能会下降。因此，选型时必须为电路中可能出现的最大电压（如功率电感产生的反峰电压）预留充足的裕量，一般建议选择额定值比工作电压高20%-30%以上的型号。

导通电阻RDS(on)：效率与发热的关键主宰者

当MOS管完全导通时，其漏极和源极之间的电阻即为导通电阻（RDS(on)）。这个参数可以比作水管的内壁粗糙度——电阻值越低，电流流过时的阻碍就越小，产生的导通损耗（I²R）和发热也就越少。对于追求高效率的开关电源而言，选择低RDS(on)的MOS管至关重要。但需要注意的是，RDS(on)通常会随着温度的升高而增大，因此计算功率损耗时，必须参考数据手册中高温（例如125℃）下的典型值，而非室温下的理想值，否则会低估实际运行中的发热情况。

栅极特性：驱动与开关速度的幕后推手

栅极相关参数决定了MOS管的“开关手感”，主要涉及阈值电压（VGS(th)）和栅极电荷（Qg）。阈值电压是使MOS管开始导通所需的最小栅源电压，可以理解为让阀门开始转动所需的最小初始力。驱动电路提供的电压必须显著高于VGS(th)，才能确保MOS管能快速进入低电阻的饱和导通状态。栅极电荷（Qg）则代表了给MOS管内部“电容”充电所需的总电荷量。Qg值越低，意味着驱动电路能更快地完成对栅极的充放电，从而显著减少MOS管的开启和关断时间。开关速度越快，每次状态切换过程中处于半导通高损耗区域的时间就越短，开关损耗也就越低，这对于高频率工作的开关电源提升效率尤为关键。

动态性能：开关过程的精细刻画

除了导通电阻和栅极电荷，还有一些动态参数细致地描述了开关过程的各个阶段。主要包括导通延迟时间（Td(on)）、关断延迟时间（Td(off)）、上升时间（Tr）和下降时间（Tf）。这些参数共同构成了一个完整的开关时序。它们直接影响着MOS管的开关性能及开关损耗。要优化这些动态性能，工程师往往需要在驱动能力（即驱动电阻的大小）和开关噪声（电压电流的过冲振荡）之间做出精妙的权衡。

电流与热管理：确保长期稳定运行

最大漏极电流（ID）是MOS管在正常条件下能连续通过的最大电流，但这并非一个可以随意使用的绝对限值。ID额定值很大程度上是由芯片的封装结构和散热能力决定的。在实际设计中，更需关注的是MOS管的功率损耗（主要包括导通损耗和开关损耗）以及由此产生的热量。必须确保MOS管工作时，其内部结温保持在最大允许结温（通常是150℃或175℃）以下，并留有足够的安全边际。良好的PCB散热设计和必要时加装散热片，是保证MOS管发挥其标称电流能力的基础。

封装选择：从电性能到物理实现的桥梁

最后，MOS管的封装类型不仅决定了其物理尺寸和安装方式，更深刻影响着其热性能和寄生参数。例如，采用TO-220封装的器件便于安装散热器，而DFN或QFN等贴片封装则体积小巧，但需要依靠PCB板散热。不同封装的寄生电感也不同，这些电感会影响开关过程中的电压尖峰和振荡。因此，封装选择是电气参数设计与热设计、结构设计之间的关键衔接点。

综上所述，开关电源中MOS管的选型是一个多参数、多目标协同优化的系统工程。深入理解每个参数背后的物理意义及其对系统性能的具体影响，才能为电源选择一个最匹配、最高效、最可靠的“心脏”，从而打造出性能卓越的电源产品。
