开关电源mos管驱动电路

在开关电源设计中，MOS管驱动电路堪称指挥开关动作的"神经中枢"，其设计优劣直接决定了整个电源系统的效率、稳定性和可靠性。一个精心设计的驱动电路能够确保mos管快速、干净地完成开关动作，从而显著降低开关损耗并提高系统抗干扰能力。

驱动电路的基本构成与核心功能

驱动电路的设计包含多个关键环节，其中隔离、偏置、缓冲、保护、死区时间控制和反馈等功能缺一不可。这些要素共同构成了驱动电路的基础框架。最简单的驱动方式是由电源管理芯片直接输出方波信号，通过驱动电阻传送至mos管栅极。这种方式虽然结构简单，但驱动能力有限，如同仅靠微弱的口令难以指挥大力士快速行动一样，无法满足大功率应用场景的需求。

在实际应用中，驱动信号通常需要经过"图腾柱"电路进行放大，再通过驱动电阻Rg传递给MOS管。这里的图腾柱结构实际上是一种推挽输出电路，采用双晶体管构成推挽功放驱动，能够提供强劲的驱动电流，满足大多数电路的功率需求。驱动回路中存在的感抗（包括MOS管引脚感抗和PCB走线感抗）也是设计时必须考虑的因素。

主流驱动电路架构解析

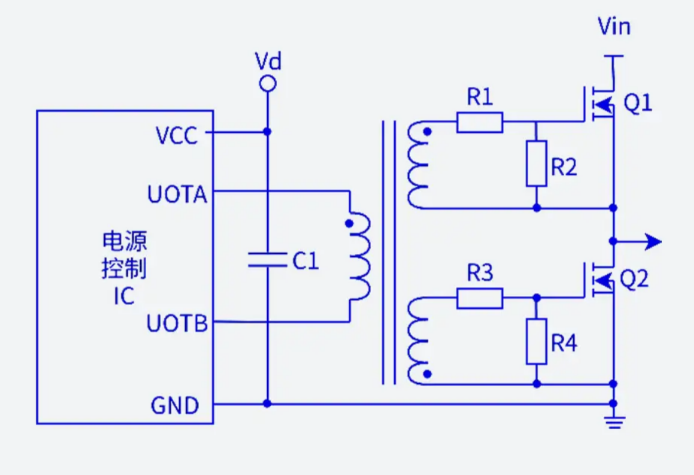

对于需要更高安全性和抗干扰能力的应用场景，变压器隔离驱动方式成为理想选择。这种架构通过变压器实现电气隔离，不仅能防止干扰，还能通过多个次级线圈交替驱动多个场效应管。在变压器隔离设计中，隔直电容和防振电阻的配合至关重要，它们共同防止电路板寄生电感与电容形成LC振荡。

另一种常见解决方案是浮地驱动技术。以BUCK电路为例，当MOS管的源极与控制IC的地不共地时，就需要采用浮地驱动。这种情况类似于两个人站在不同高度的台阶上进行对话，需要专门的"翻译"才能沟通。实践中常采用带自举电路的驱动芯片（如IR2110）来解决这一挑战。

加速关断技术与开关速度优化

开关速度对电源效率影响重大，特别是关断过程的速度更是关键。加速关断驱动技术通过在驱动电阻并联二极管和电阻，构成快速泄放回路，在关断瞬间迅速释放栅极电压，确保MOS管快速关断。这一机制类似于为水池增加了快速排水阀，当需要排空水池时，打开大直径阀门比仅靠小孔排水要迅速得多。

在选择MOS管时，开关速度相关参数尤为重要。栅极电荷Qg越小，开关损耗通常越低，特别适合高频应用场景。同时，驱动回路的设计必须尽可能减少寄生电感，这些电感会延缓栅极电荷的充放电速度，从而影响开关时序。

驱动电阻的选择与平衡艺术

驱动电阻Rg的选择是一门平衡艺术。电阻值过小会导致峰值电流过大，可能引起电磁干扰问题和栅极振荡；电阻值过大则会延长开关时间，增加开关损耗。理想情况下，需要根据MOS管的栅极电荷特性、开关频率要求以及电磁兼容标准进行折中考虑。

实践中，有时会采用并联不同电阻与二极管的方式，分别优化开通和关断过程。例如，通过二极管绕过部分电阻，实现快速关断而相对较慢的开通，这种不对称驱动策略在降低电磁干扰的同时保证了关断速度。

保护机制与系统可靠性

稳健的驱动电路必须集成完善的保护功能。过流、过压和温度保护是确保系统可靠运行的关键要素。这些保护机制通常通过驱动芯片或外部电路实现，实时监测异常情况并在必要时触发MOS管关断。

在多重保护机制中，热管理尤为关键。MOS管的导通电阻具有正温度系数，这意味着温度升高会导致电阻增大，进而引起损耗增加，形成恶性循环。优良的散热设计（如选择合适的封装TO-220、SOP-8并加装散热片）是打断这一循环的有效手段。

死区时间控制的重要性

在半桥或全桥拓扑中，死区时间控制是防止直通现象的关键技术。直通是指同一桥臂上下两个开关管同时导通形成的短路状态，会在极短时间内产生毁灭性电流。精心配置的死区时间确保了在一个开关管完全关断后，另一个才开始导通。

现代驱动芯片通常集成死区时间控制功能，通过精确的时序管理来平衡安全性与效率。过长的死区时间会限制输出电压的调节范围，并导致体二极管导通损耗增加；而过短的死区时间则无法提供足够的安全保障。

实际应用中的设计考量

在实际设计过程中，PCB布局对驱动性能影响显著。驱动回路应尽可能短而宽，以减少寄生电感和电阻。栅极驱动信号最好采用带状线或微带线布局，并远离高频噪声源。对于大功率应用，独立的多层板设计能提供最优的噪声免疫性。

此外，在不同应用场景下，MOS管的选型策略也各不相同。对于开关电源拓扑中的高频开关控制，需要选择低栅极电荷和低导通电阻的型号。而在线性恒流驱动的小功率场景中，则可能更注重成本与封装尺寸的优化。

驱动电路的发展趋势

随着半导体技术的进步，现代驱动电路正朝着更高集成度、更智能化的方向发展。将驱动电路与保护功能集成在同一芯片内的智能驱动IC已成为主流选择。这些高度集成的解决方案不仅简化了设计流程，还提高了系统的可靠性和一致性。

同时，数字控制技术的引入为驱动电路带来了前所未有的灵活性。数字电源控制器能够实时调整驱动参数，甚至实现自适应门极驱动，根据工作条件动态优化开关行为，进一步提升系统效率。

开关电源MOS管驱动电路的设计是一门融合了电路理论、半导体物理和实践经验的综合学科。只有深入理解每个组成部分的作用原理和相互影响，才能设计出高效、可靠的驱动解决方案。随着新能源、电动汽车和工业自动化等领域的快速发展，对驱动电路性能的要求也将不断提高，这需要工程师们持续探索和创新。
