bms系统中mos管的选型

在电池管理系统设计中，MOS管的选型如同为整个系统选择一扇既安全又高效的能量控制阀门。这扇阀门的质量直接关系到电池能否安全充放电、系统能耗高低以及长期可靠性。若选型不当，轻则导致系统效率下降、发热严重，重则可能引发系统故障，危及整个设备的安全。

耐压能力：安全运行的第一道防线

耐压能力是mos管选型的首要考量因素，它决定了mos管能够承受的最大电压值。在BMS应用中，MOS管的耐压值必须留有充分裕量，以应对电池组在各种工况下的电压波动，特别是充电时可能出现的电压峰值。例如，一个8至10串的磷酸铁锂电池组，其充满电后的电压约为29.2V，但通常需要选择耐压值在60V左右的MOS管，这大致是电池组最高电压的1.5倍。这种选型思路就像为家庭电路选择空气开关，不仅要考虑日常用电负荷，还要预留应对瞬时浪涌冲击的能力。一般建议MOS管的耐压值应比系统的最大电压高出30%到50%，以确保系统稳定可靠。

导通电阻：影响系统效率的关键参数

导通电阻是衡量MOS管导通状态下电阻大小的关键参数，它直接影响系统的能效和发热情况。导通电阻越小，电流通过时产生的功耗和热量也越小，系统效率就越高。在大电流应用场景下，例如需要处理100A电流的BMS中，通常会选择导通电阻仅为几毫欧的MOS管，甚至采用多个MOS管并联的方式来进一步降低导通内阻，减少发热。这就好比在交通高峰时段，通过增加车道数量来分流车辆，从而减少拥堵和能量损耗。选择低导通电阻的MOS管能够有效提升电池的充放电效率，对于延长设备续航时间具有重要意义。

栅极门槛电压与驱动设计：确保精准控制

MOS管的栅极门槛电压决定了使其完全导通所需的最小电压值。在BMS设计中，特别是在多个MOS管并联的情况下，确保各MOS管具有一致的栅极门槛电压至关重要，这能保证它们几乎同时开启和关闭，避免因动作不一致导致电流分配不均。此外，驱动电路的设计也需要提供足够的驱动电压和电流，以满足MOS管的开关需求。这就如同指挥一个合唱团，只有当所有成员都按照统一的节奏和音高演唱，才能呈现出和谐的效果。

开关特性与寄生电容：影响动态性能

MOS管的开关速度直接影响BMS的响应时间和系统效率。而寄生电容参数，特别是输入电容和反向传输电容，则对开关速度有重要影响。在开关频率较高的应用场合，如电机控制器或无人机电调，需要尽量选择寄生电容小的MOS管。对于大多数BMS应用，尤其是低侧开关配置，对开关速度的要求相对宽松，可以通过调整驱动电路来适配MOS管。但在高侧开关或需要快速关断的短路保护场景中，仍需要关注这些参数。

热管理：不可忽视的实践环节

MOS管在工作过程中会产生热量，特别是在高电流充放电的应用中，有效的热管理直接关系到系统的可靠性和寿命。选择MOS管时，不仅要考虑其本身的导通电阻，还要评估系统的散热能力。这就如同为高性能处理器配备散热片和风扇，只有良好的散热设计才能保证芯片持续稳定运行。在实际设计中，可能需要计算MOS管的功率耗散，并采取适当的散热措施，如添加散热片或利用PCB铜箔进行散热。

实际选型案例参考

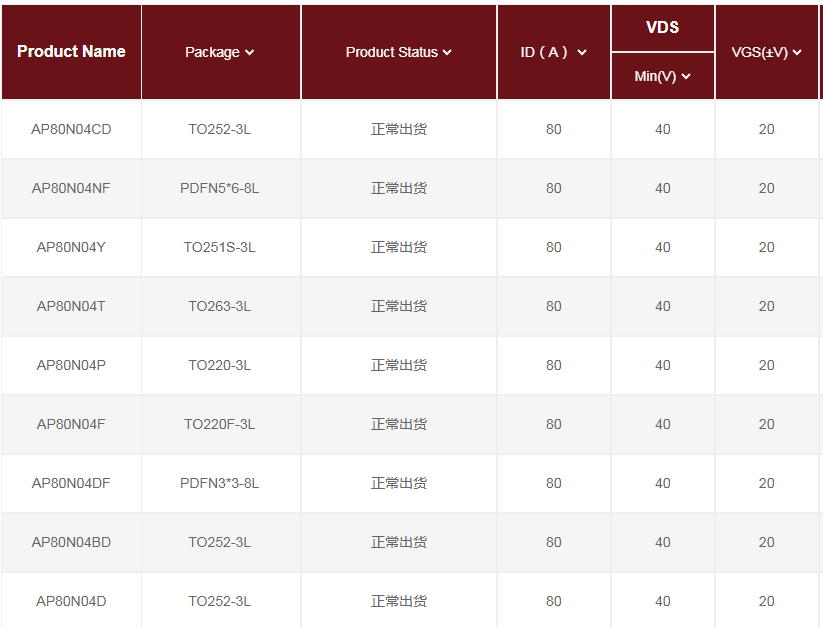

以具体型号为例，AP80N04D这款MOS管具有40V的漏源电压和80A的连续漏极电流，其导通电阻阈值较低，开关延迟时间短，适合用于某些BMS应用场景。而AP320N04TLG5这款国产MOS管则因其低导通内阻和良好的峰值电流能力，常被用于替代某些进口型号在BMS中实现充放电保护功能。这些实际案例表明，在满足基本参数要求的前提下，有时国产器件也能提供可靠的解决方案。

在BMS系统设计中，MOS管的选型是一个需要综合考虑多方面因素的工程决策过程。从耐压能力、导通电阻到栅极驱动要求和热管理，每一个环节都关系到最终系统的性能和可靠性。通过科学选型并结合实际应用场景进行验证，才能为电池管理系统打造出既安全又高效的能量控制核心。
