永源微AP10G02LI无线充发射端mos

在智能手机、可穿戴设备等电子产品追求高效便捷充电体验的当下，无线充电技术凭借其摆脱线缆束缚的优势，正以前所未有的速度融入日常生活。作为无线充电发射端的核心功率器件，mosfet的性能直接决定了充电效率、稳定性与安全性。永源微AP10G02LI凭借创新设计与卓越性能，成为推动这一技术升级的关键力量。

一、产品概述：小封装蕴含大能量

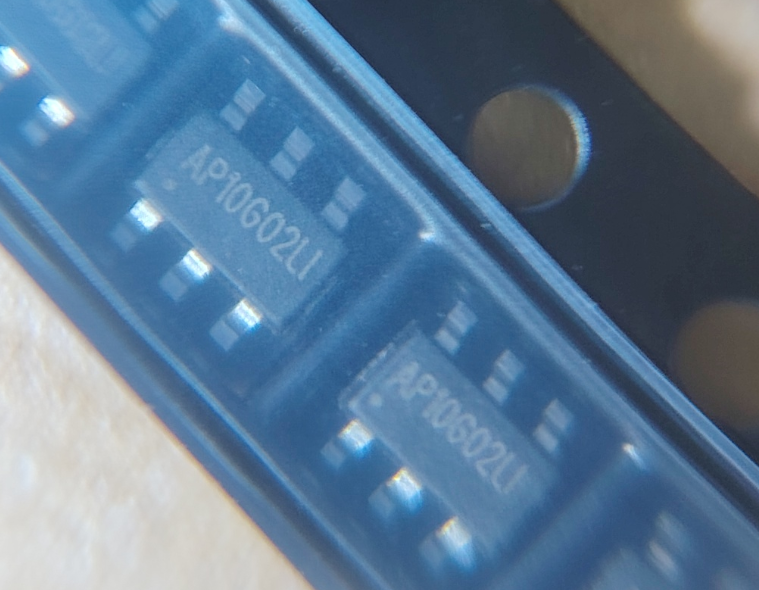

永源微AP10G02LI采用SOT23-6L封装，集成N沟道和P沟道mosFET，构成一个完整的双通道功率器件。这种紧凑设计如同城市中的立体交通枢纽，在有限空间内实现了高效的电流管理。其20V耐压等级专为主流15W无线充电应用打造——就像为马拉松选手量身定制的轻量跑鞋，既确保运行效率，又保留充足安全余量。更令人惊叹的是，在如此小巧的封装内，该器件竟能承载高达36A（N沟道）和32A（P沟道）的脉冲电流，堪称微观世界的电力高速公路。

二、核心参数深度解析

导通电阻是衡量MOSFET性能的关键指标，直接影响能量传输效率。AP10G02LI在VGS=-10V条件下，典型导通电阻低至28mΩ，最大值仅35mΩ。若将电流传输比作水流通过管道，导通电阻便是管壁摩擦力——数值越小，能量损耗越低。这一特性显著减少充电过程中的发热现象，为用户带来更快、更安全的充电体验。

±20V的栅极驱动电压范围赋予设计者更大灵活性。这类似于多语言翻译器的自适应能力，使器件能从容应对不同电路环境的驱动需求。配合低至2.5V的栅极开启电压，大幅降低系统功耗，提升整体能效表现。

三、应用场景与性能优势

在15W无线充电发射端方案中，AP10G02LI展现出卓越的适应性。其低导通电阻与高电流承载能力的组合，如同为充电系统搭建了一条高效畅通的电力走廊。无论是手机快速补能还是智能手表的日常充电，都能获得稳定高效的能源供给。实际应用数据显示，搭载该器件的充电模块效率可达90%以上，这意味着更少的能量浪费和更低的热积累。

散热设计方面，SOT23-6封装经过优化，在小型化与散热性能间取得精妙平衡。即便在持续高负载工作状态下，仍能保持适宜的工作温度，避免因过热导致的性能衰减。这种稳定的工作状态对于延长设备使用寿命、提升用户体验具有重要意义。

四、技术革新与行业影响

永源微通过先进的沟槽工艺，成功突破传统MOSFET的性能边界。这项技术犹如精密的芯片级雕刻艺术，在纳米尺度上塑造出优异的导电通道。正是这种工艺创新，使得AP10G02LI能在微小尺寸下实现低栅极电荷和快速开关特性，为高频开关电源设计提供理想选择。

从行业发展角度看，这款器件的问世推动着无线充电技术向更高集成度演进。其出色的兼容性使其不仅能适配Qi标准的各种发射方案，更为未来快充技术的迭代预留充足设计空间。在消费电子追求轻薄化与高性能化的浪潮中，AP10G02LI正在重塑无线充电领域的技术格局。

随着物联网时代的到来，高效可靠的无线供电将成为万物互联的重要支撑。永源微AP10G02LI以其精巧设计和技术突破，不仅解决了当前无线充电的效率痛点，更为行业树立了新一代功率器件的性能标杆。当科技不断进步遇见用户需求升级，正是这样的创新成果，将持续推动整个产业向着更高效、更智能的方向迈进。
