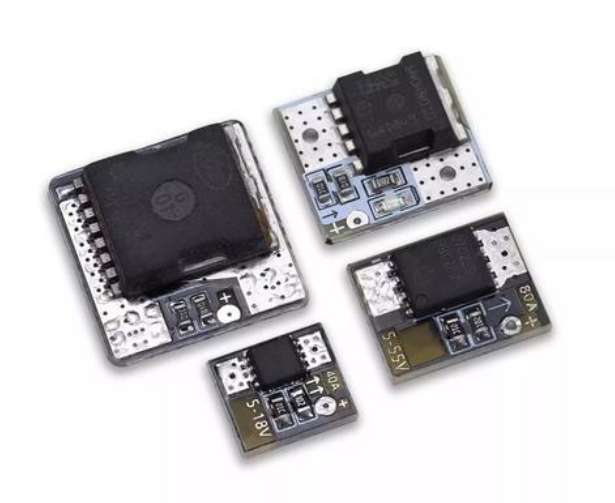

pwm驱动mos管发热解决问题

在电子电路设计中，不少工程师都曾遇到过这样的困扰：明明电路逻辑正确，元器件选型也符合理论计算，但在实际调试中，MOS管却异常发热，甚至烫手。这种发热不仅影响系统稳定性，长期来看还可能损坏元器件。特别是使用PWM信号驱动mos管进行调光或调速时，这种现象尤为常见。

发热问题的核心：开关损耗

mos管发热的首要原因往往并非负载过大，而在于PWM开关过程中的过渡状态损耗。可以想象一下日常生活中推拉一扇厚重的门：如果快速猛地推开（完全导通）或关上（完全关断），过程干净利落，耗费的额外力气很小。但若在门半开半掩的位置反复犹豫、缓慢移动，不仅效率低下，人也会很快疲惫。MOS管的工作状态与之类似。

当PWM信号到来时，MOS管并非瞬间从完全关断跳变到完全导通，其栅极（G极）电压的上升需要时间为栅极电容充电，这个过程会经历一个半开半关的临界区。在此阶段，MOS管DS（漏极-源极）之间的电压已经下降，电流已经开始上升，但并未完全导通，其导通电阻（RDSon）仍较大，这就产生了显著的瞬时功率损耗（P = U * I）。虽然MOS管完全导通后损耗极低，但在高频PWM下，每一次开关都会经历这个“费力不讨好”的过渡阶段，累积的热量便十分可观。

探寻波形背后的真相

要确认这一问题，最直接的方法是观察波形。通过示波器查看MOS管栅极（G极）和漏极（D极）的电压波形，会发现关键线索。理想情况下，当PWM信号为高电平时，G极电压应迅速上升至足够的驱动电压，D极电压则应迅速下降至接近0V（完全导通）。但实际波形可能显示，G极电压上升缓慢，D极电压在关断时存在一个缓慢上升的过程。这明确指向了驱动信号存在问题，导致MOS管未能快速彻底地完成状态切换，从而引发了不必要的功耗与发热。

驱动能力不足的常见原因

导致驱动信号“软弱无力”的原因主要有以下几点，它们都直接或间接影响了栅极电容的充电速度：

1. 单片机IO口驱动能力有限：许多微控制器（MCU）的IO口设计用于信号控制，其输出电流能力（通常仅20mA左右）和电压（如3.3V）可能不足以快速驱动功率MOS管较大的栅极电容。特别是在要求高频开关的场合，这种驱动能力的不足会被放大。这就如同用一台小型水泵去填充一个大型水池，速度必然缓慢。

2. IO模式设置不当：部分MCU的IO口可配置为开漏输出等模式。若未将用于输出PWM的引脚设置为推挽输出模式，其输出电流能力会大打折扣，无法提供强劲的充放电电流，导致栅极电压变化迟缓。

3. 栅极串联电阻阻值不当：为了保护驱动电路和抑制振铃（高频振荡），通常在MOS管栅极会串联一个电阻（常称为Rg）。然而，若该电阻阻值过大，会与栅极电容形成RC低通滤波器，延长栅极电压的上升和下降时间。虽然增大电阻有助于抑制振铃，但需要在开关速度和稳定性之间取得平衡。

给MOS管“降温消火”的实用策略

找到了问题的根源，我们就可以采取针对性的措施来为MOS管有效降温。

优化驱动电路是治本之策。对于高频PWM应用，强烈建议使用专用的栅极驱动芯片。这些芯片能提供更高的驱动电压（如12V或15V）和数安培的峰值电流，可以极快地给栅极电容充放电，从而显著缩短开关时间，降低开关损耗。这好比为栅极的“大门”配备了一位动作迅猛的开关员。

调整栅极电阻并加速关断。如果暂时不使用专用驱动芯片，可以尝试优化栅极串联电阻Rg的阻值。在保证不引起严重振铃的前提下，适当减小电阻值可以减小RC时间常数，使上升沿更陡峭。此外，可以在电阻上并联一个快速开关二极管，为关断时的栅极电荷提供一条快速释放的路径，从而改善下降沿的陡峭度。

精心选择MOS管型号。不同的MOS管其内部电容参数（如Ciss，特别是Cgs）差异很大。在选择MOS管时，在满足电压和电流定额的前提下，应优先选择输入电容（Ciss）较小的型号。电容越小，驱动所需电荷越少，充放电自然越快，开关损耗也就越低。

不能忽视的散热设计。无论损耗控制得多好，总会有热量产生。因此，合理的散热设计是必要的“硬件防护”。根据MOS管的功耗大小，为其安装尺寸合适的散热器，可以有效增大散热面积。同时，确保散热器与MOS管之间接触良好，使用导热硅脂填充空气缝隙，都能显著提升散热效率。

软件层面的细微调整。在某些对开关频率要求不极致的应用中，在满足系统性能需求的前提下，适当降低PWM频率也能减少单位时间内的开关次数，从而从整体上降低开关损耗产生的总热量。但这需要权衡系统响应速度、噪声和效率。

解决PWM驱动MOS管发热的问题，是一个从理解原理到精准施策的过程。关键在于认识到开关过程中的过渡损耗是主要热源，并通过观察波形、增强驱动、优化元器件参数和改善散热这一系列组合拳，实现对温度的精准控制。
