mos管测量与管脚识别

在电子元器件世界中，MOS管如同电路中的“智能开关”，掌管着电流的通断。无论是新手爱好者还是专业工程师，准确测量mos管参数并快速识别其管脚，都是一项基础且关键的技能。这不仅关系到电路设计的可靠性，更直接影响整个电子系统的效率与安全性。

万用表与管脚识别技巧

面对一个没有任何标识的mos管，首先需要确定它的三个管脚：栅极（G）、漏极（D）和源极（S）。这时，一台普通的万用表就能派上大用场。请将万用表拨至二极管档位。

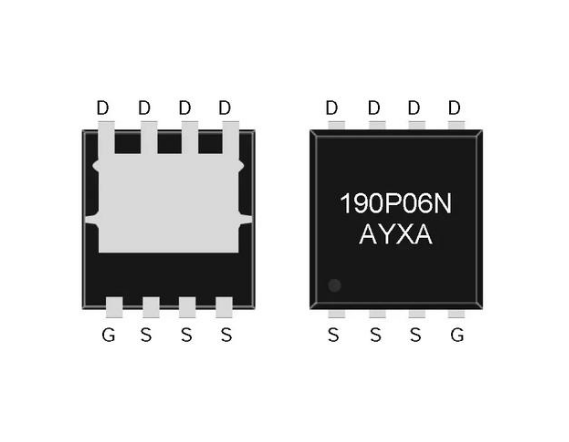

对于常见的TO-220或TO-252封装器件，可以将其引脚朝下、标识面朝向自己，此时从左至右的引脚通常分别为G、D、S。另一种实用方法是，将红表笔接触中间引脚，黑表笔依次接触两侧引脚。如果某次测量显示0.3-0.7V的导通电压值，那么中间引脚就是漏极（D），红表笔接触的那侧引脚为源极（S），剩下的便是栅极（G）。若两次测量均不导通，不妨调换表笔极性重新测试。

有些MOS管的结构特征也能提供线索：金属散热片往往与漏极相连；栅极引脚与其他引脚的间距通常会大一些；部分型号还会用“G”字母或箭头符号来标记电流方向（从D极流向S极）。记住这些细节，就像拥有了打开MOS管身份之谜的钥匙。

关键参数测量方法

确定管脚后，下一步是深入了解MOS管的性能特征，这需要测量几个核心参数。

阈值电压（Vth）是MOS管开始导通的“门槛电压”。测量时，先固定漏源电压（VDS），然后逐步增加栅源电压（VGS），当漏极电流（ID）达到特定值（如1mA）时，对应的VGS值就是Vth。这个参数决定了开启MOS管需要的最小驱动电压。

导通电阻（Rds(on）则反映了MOS管完全导通时的“通畅程度”，数值越小，导通时的能量损耗越低。测量时，在饱和区施加规定的VGS，然后测量ID和VDS，通过公式Rds(on) = VDS / ID计算得出。想象一下，导通电阻就像水管的内壁粗糙度，电阻越大，电流流动受到的阻碍就越明显。

击穿电压（BVDSS）是MOS管能承受的“压力极限”。测试时，将栅极与源极短接（VGS=0），缓慢增加VDS，直到漏极电流急剧上升，此时的VDS即为击穿电压。这一测试需格外谨慎，避免器件永久性损坏。

跨导（gm）是衡量MOS管“放大能力”的指标，定义为漏极电流变化量与栅源电压变化的比值（gm = ΔID / ΔVGS）。固定VDS，调节VGS并记录ID的变化，即可通过曲线追踪仪或示波器获取gm值。

开关特性（开启时间tr/关断时间tf）如同MOS管的“反应速度”，影响其在高频电路中的表现。使用示波器观察栅极驱动信号与漏源电压波形，测量上升/下降沿的时间差即可得到。栅极电荷（Qg）则是使栅极电压达到导通所需的总电荷量，它直接影响开关速度和驱动电路的设计复杂度。

实用测量工具选择

进行这些测量时，除了万用表、可调直流电源、示波器和信号发生器等基础工具外，针对更专业的应用，半导体参数分析仪、曲线追踪仪等专用设备能提供更高精度的数据。对于动态参数如开关时间和栅极电荷的测量，脉冲信号发生器也是不可或缺的。

值得注意的是，温度会对MOS管参数产生显著影响。因此，在恒温箱或加热台上测试不同温度下的RDS(on)和阈值电压，对于验证器件在高温环境下的可靠性至关重要。在实际电路（如Buck电路）中，通过电子负载和功率分析仪模拟真实工作条件，可以全面评估MOS管的效率、温升和损耗。

操作安全与注意事项

在整个测量过程中，安全永远是第一位的。特别是在进行击穿电压等极限参数测试时，务必做好防护措施，避免因电压过高造成器件损坏甚至人身危险。同时，为MOS管加装适当的散热片，可以防止因高温影响测量结果的准确性。

掌握MOS管的测量与管脚识别技术，就像医生熟练使用听诊器一样，能够让我们准确诊断元器件的工作状态，从而在电路设计、故障排查和性能优化中做出精准判断。随着功率半导体技术的不断发展，深入理解这些基础但至关重要的技能，将为您的电子项目开发奠定坚实基石。
