mos管并联耐压值增加还是减少

在功率电子设计领域，一个常见的技术讨论是：将多个MOS管并联使用后，整个系统的耐压值会发生什么变化？这个问题看似简单，却涉及到mos管工作的核心物理特性以及实际应用中的多种因素。

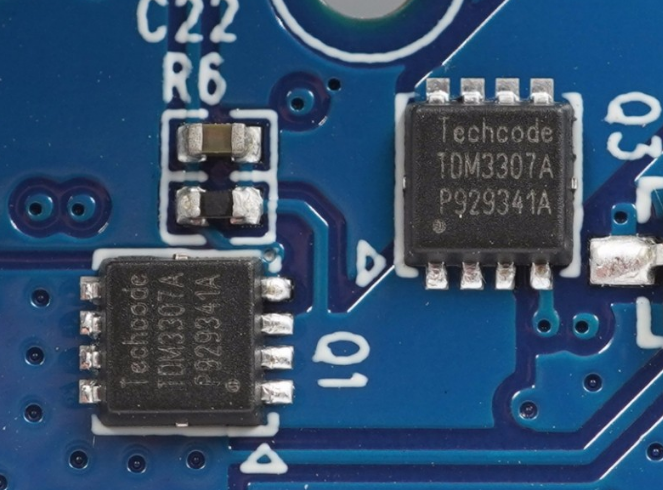

mos管并联的基本原理

要理解并联对耐压值的影响，首先需要了解MOS管的基本结构和工作原理。MOS管作为一种电压控制型半导体器件，有三个主要引脚：栅极（G）、漏极（D）和源极（S）。其中，耐压值通常指的是漏极和源极之间能够承受的最大电压差（Vds）。

当多个MOS管并联时，它们的漏极连接在一起，源极也连接在一起，栅极则接受相同的驱动信号。从理论上讲，这种连接方式应该使电压均匀分布在各个MOS管上。但实际情况远非如此简单。

并联对耐压值的实际影响

重要的一点需要明确：MOS管并联并不会提高单个MOS管的耐压值，也不会增加并联组合的整体耐压能力。实际上，并联后的整体耐压值取决于并联MOS管中耐压值最低的那个器件。

这就像一支木桶，木桶能装多少水不取决于最长的木板，而是由最短的那块木板决定。同样，当耐压值不同的MOS管并联时，整个系统的耐压水平会被其中耐压最低的MOS管所限制。一旦电压超过这个最低耐压值，该MOS管就会首先击穿，进而可能导致整个并联电路失效。

并联MOS管的均压挑战

为什么并联的MOS管不能自动共享电压？核心问题在于器件之间存在的物理差异。即使是同一生产批次的MOS管，在参数上也存在微小差别。特别是开启电压（VGS（th））的差异，会直接影响MOS管的导通时序。在同一驱动脉冲作用下，开启电压的不同会导致有些MOS管先导通，而有些则后导通。这种不同步性会造成电压在并联的MOS管之间不均匀分配，导致一些MOS管承受的电压远高于平均值。

并联MOS管的电流共享特性

虽然并联不能增加耐压值，但它确实可以增强电流处理能力。多个MOS管并联后，总导通电阻降低，能够承受更大的总电流。但这里也存在一个关键问题：电流能否在并联的MOS管之间均匀分配？

MOS管具有正温度系数特性，这在一定程度上有助于电流的自动均衡。具体来说，当某个MOS管因流过较大电流而温度升高时，其导通电阻（RDSon）也会增加。这会使电流流向其他导通电阻较小的MOS管，从而实现某种程度的自我调节。对所有并联的MOS管而言，导通时其管压降是相同的，其结果必然是饱和电压小的MOS管先流过较大的电流。而随着结温的升高，管压降逐渐增大，则流过管压降大的MOS管的电流又会逐渐增大。

提升耐压值的有效方法

如果并联不能提高耐压值，那么当需要更高耐压能力时应该怎么办？答案是采用串联连接方式。

通过串联多个MOS管，可以有效提升电源的MOS管耐压值。这种方法的基本原理是将电压分散到多个串联的MOS管上，每个MOS管只承受总电压的一部分。例如，在电源设计中，可以通过串联多个MOS管，使它们根据驱动信号同步导通或者同步截止，从而在多个串联的MOS管同步导通时提升电源的MOS管耐压值。

这种方法的显著优势是避免因选用高耐压值的MOS管而导致的成本增加、供货不稳定影响产品正常生产的问题。在实际应用中，这种串联结构通常需要配合限流模块、稳压模块等辅助电路来确保各个MOS管之间的电压均衡。

实际应用中的选择策略

在电子系统设计中，选择MOS管并联还是串联，或者直接选用更高耐压的单个MOS管，需要综合考虑多种因素。

基本原则是MOS管的耐压值应大于工作电压的两倍。以220V交流供电设备为例，其工作电压为220V（有效值），考虑到电压波动和峰值电压（约为有效值的1.414倍），MOS管的耐压值应大于440V×1.414≈622.2V。在实际应用中，电源可能会受到各种因素的影响而产生电压波动，因此需要为MOS管留出足够的耐压余量。

当需要更大电流时，可以选择并联多个MOS管；而当需要更高耐压时，则应考虑串联或多个MOS管或选择耐压值更高的单个器件。例如，在某个实际选型中，设计者可能选择IPA90R1K2C3型号的MOS管，其耐压为900V，额定电流为1.2欧姆，这种选择就是基于实际工作电压和电流需求，并留出了适当的安全余量。

结论

MOS管并联并不会增加系统的耐压值，反而可能因器件参数不一致而导致电压分配不均，增加个别MOS管过压损坏的风险。真正提升耐压值的方法是采用MOS管串联技术。在实际工程设计中，需要根据具体需求选择合适的连接方式，并充分考虑器件参数匹配、驱动电路设计以及保护措施等因素，才能确保功率电子系统既可靠又经济地运行。
