同步整流mos管内阻是多少

在开关电源设计中，工程师们经常关注一个关键参数：同步整流MOS管的内阻。这个看似微小的电阻值，实际上直接影响着电源的转换效率和发热程度。那么，这个内阻究竟是多少呢？一般来说，同步整流mos管的内阻属于毫欧级别，具体数值会根据电压等级和封装形式的不同，通常在几毫欧到几十毫欧之间变化。

内阻对效率的关键影响

同步整流技术之所以能够取代传统的二极管整流，核心优势就在于其极低的内阻带来的损耗降低。我们可以通过一个简单的对比来理解：传统二极管在导通时会有固定的正向压降（通常约0.7V），而同步整流mos管在导通时的压降则由导通电阻和电流的乘积决定。以一个输出电流为6A的65W快充为例，如果使用内阻为5mΩ的MOS管，其导通压降仅为0.03V，远低于二极管的压降，因此损耗会小得多，转换效率自然也更高。

这种效率提升在实际应用中意义重大。例如，一个16.5W的DC/DC变换器采用同步整流技术后，在200kHz的工作频率下能够实现显著的效率提升。可以这样比喻：同步整流MOS管就像是一条宽阔的高速公路，而传统的二极管则像是设有收费站的普通公路，电流如同车辆，在高速公路上通行自然更加顺畅、损耗更少。

不同应用场景的内阻选择

同步整流MOS管的内阻选择并非一成不变，而是需要根据具体应用场景来优化。以常见的快充电源为例，65W功率级别通常需要支持11V6A的输出，这种情况下一般会选择40-100V电压等级、内阻在3-8mΩ范围的MOS管。这种选择背后有着严谨的工程考量：电压等级留有一定余量以确保可靠性，而内阻则需要在成本和效率之间取得平衡。

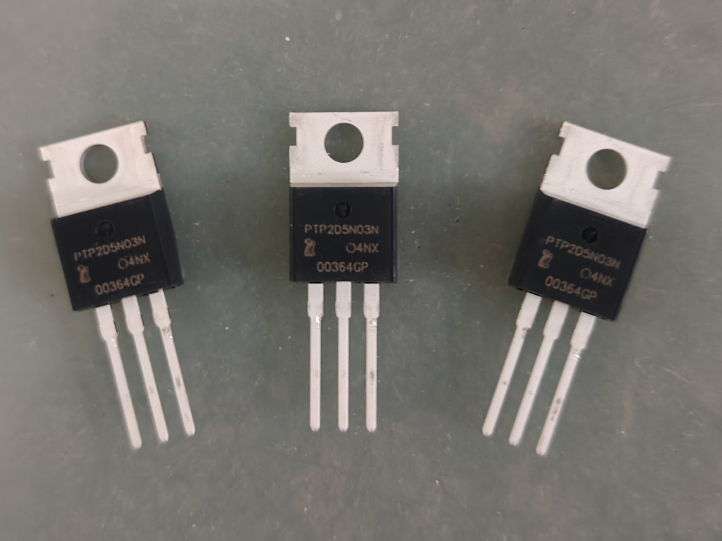

不同封装形式的MOS管也对应着不同的内阻范围和功率处理能力。例如，SOP-8封装的器件可能具有低至0.025Ω的内阻，而TO-220封装的器件内阻可能在0.38Ω左右。这好比选择水管，粗大的水管（对应大封装、低内阻）可以流通更多水流（电流），但占用空间大且成本高；细小的水管（小封装、相对高内阻）适合空间受限但电流要求不高的场景。工程师需要根据功率密度、散热条件和成本预算进行综合权衡。

内阻测量的实用方法

对于需要实际测量MOS管内阻的工程师，有一种简单有效的方法：给MOS管的栅极和源极之间加上10V电压使其导通，然后在漏极和源极之间通过1A电流，用高精度万用表测量DS端电压，这个电压值（单位为V）除以1A电流，得到的就是MOS管的导通电阻。这种方法虽然简单，但能够提供较为准确的实测数据，对于验证器件规格或筛选元件非常有用。

值得注意的是，MOS管的导通电阻并非固定不变，它会受到栅极驱动电压和结温度的影响。一般来说，较高的栅极驱动电压（如10-15V）可以使得MOS管更充分地导通，从而降低导通电阻；而较高的结温度则会导致内阻上升。因此，在实际电路设计中，提供足够的驱动电压和良好的散热条件同样重要。

技术演进与未来趋势

随着技术的不断发展，同步整流MOS管的性能也在持续提升。截至2022年8月，专用mosfet的通态电阻已经降至极低水平，同时出现了如IR1176型的智能栅极驱动控制器，以及各种集成式SRIC方案，这些创新大大简化了设计流程。未来，我们可以预期同步整流管将进一步提升功率密度，拓宽工作温度范围，以满足日益严苛的能效标准和应用需求。

总的来说，同步整流MOS管的内阻是开关电源设计中的关键参数之一，它虽然只是一个小小的电阻值，却犹如电源系统的心脏，直接影响着整个系统的效率和可靠性。选择合适的同步整流MOS管，需要综合考虑电压等级、电流需求、封装形式、散热条件以及成本因素，才能在性能与价格之间找到最佳平衡点。
