mos管全桥和半桥驱动电路

在汽车电子的核心版图里，MOS管是掌控功率流动的“开关”。但你知道吗？不同的开关组合方式，直接决定了系统是仅仅“能动”，还是“既安全又智能”。从LED灯到驱动电机，工程师们为何对全桥和半桥这两种电路结构情有独钟？它们背后隐藏着怎样的设计智慧与安全哲学？今天，我们就来彻底拆解这两种经典驱动电路的工作原理与核心区别。

一、从基础到进阶：高低边驱动与桥式电路

理解全桥和半桥，需要先回到mos管驱动的两个原点：低边驱动与高边驱动。
在低边驱动电路中，mos管位于负载与地之间。其原理直接：栅极（G）电压达标，MOS管导通，电流从电源经负载流入MOS管到地，负载开始工作。优点是驱动简单、成本低。
但低边驱动有一个软肋：安全。汽车环境复杂，负载线意外短路到地是常见故障。若采用低边驱动，即使短路，电流路径依旧完整，MOS管照常导通，会导致负载持续工作，可能过热损坏，风险陡增。
高边驱动则把MOS管放在了电源与负载之间。驱动逻辑更复杂：MOS管导通时，其源极（S）电压会瞬间升至电源电压。为了维持导通，栅极（G）电压必须达到“电源电压+阈值电压”。因此，高边驱动通常需要一个额外的升压电路（如自举升压），增加了复杂性和成本。
然而，高边驱动的价值在于失效保护。面对同样的对地短路故障，由于短路点在MOS管下游，MOS管无法正常导通，负载被自动禁用，从而实现了保护。正因如此，燃油泵等关键安全部件，常采用高边驱动。
基于高低边驱动在失效响应上的互补性，更可靠的桥式驱动电路应运而生。

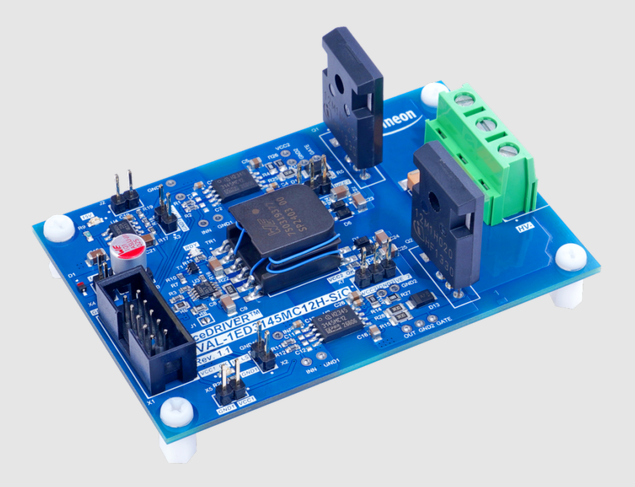

二、半桥驱动电路：单向控制与安全冗余

半桥电路是最基础的桥式结构，通常由一个高边管和一个低边管串联组成。
工作原理：核心是让两管交替导通，并严格防止同时导通（“直通”短路）。通过PWM信号控制占空比，即可平滑调节负载功率。
核心优势与应用：

1. 失效安全：这是其被广泛采用的首要原因。它融合了高低边的优点。无论负载对地短路还是对电源短路，总有一管会因故障条件而关断，从而切断电流，保护负载。这种内在冗余设计，使其成为燃油喷射阀等安全关键应用的首选。

2. 调速便利：调节PWM占空比即可控制平均电流，实现无级调速，在需要精确功率控制的场合非常有用。
   主要局限：半桥电路只能控制电流大小，无法改变其方向。电流只能单向流动，这意味着对于需要正反转的直流电机，半桥无能为力。

三、全桥驱动电路：双向控制与灵活驱动

全桥电路，即“H桥”，由两组半桥构成，共四个MOS管。负载连接在两组桥臂之间。
工作原理：精髓在于控制电流方向。通过控制四只MOS管的导通组合，可以改变负载两端电压的极性。

• 正转：导通左上和右下管，电流从左至右。

• 反转：导通右上和左下管，电流从右至左。

• 调速与刹车：在任一方向上，仍可用PWM调速。还能通过特定组合实现快速制动。
  核心优势与应用：

1. 控制电机正反转：这是其最突出的能力，使其成为直流电机和步进电机驱动的主流。汽车上的车窗升降、座椅调节等需要双向运动的场景，都离不开全桥。

2. 继承半桥优点：全桥包含两个半桥，自然具备了PWM调速和失效安全优势。通过设计驱动逻辑，可避免直通并在故障时安全关断。

3. 更高的驱动灵活性：可实现自由滑行、能耗制动等模式，为复杂运动控制提供了基础。
   主要考量：代价是复杂度高。需要四路隔离驱动信号，对控制器要求高，且成本和PCB面积也相应增加。因此，在只需单向调速时，半桥通常更经济。

四、电路选择与设计要点

在实际项目中如何选择？需综合权衡：

• 功能需求：是否需要改变电流方向？这是根本决策点。

• 安全等级：对于燃油喷射阀等，即使功能单向，也可能因高安全冗余要求而采用桥式结构。

• 成本与空间：在满足功能和安全前提下，半桥在BOM成本和布局空间上占优。

• 控制复杂度：全桥需要更精细的死区时间控制，对驱动芯片和算法要求更高。
  此外，无论是全桥还是半桥，其高边管的驱动都绕不开升压技术。其中，自举升压电路因简单高效而被广泛使用。原理是利用一个电容（自举电容）在低边管导通时充电，驱动高边管时以此电容作为浮动电源，产生高于电源电压的栅极驱动信号。这个巧妙设计，以低成本解决了高边驱动的核心难题。

结语

从简单的开关到复杂的桥臂，MOS管驱动电路的设计，是汽车电子在性能、效率与安全三角中寻找最优解的缩影。半桥以简洁和内在安全，守护着单向控制的疆域；全桥则以全能的身手，驾驭着双向运动的复杂场景。理解其原理与区别，不仅是设计的基石，更是为每一个汽车电子系统匹配最佳“动力指挥官”的关键。在电动化与智能化的浪潮下，这些经典拓扑将持续进化
