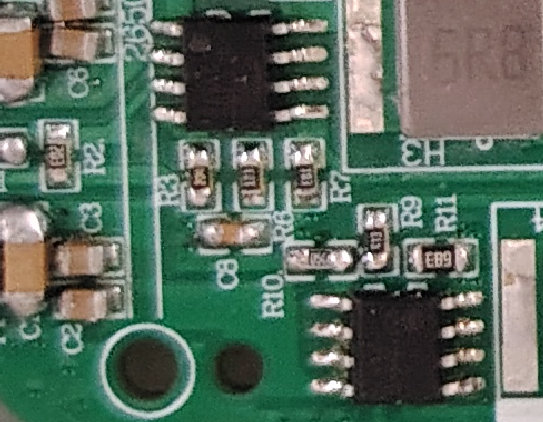

sop8封装的mos管引脚功能

在电子设计的战场上，一款产品的性能天花板，往往被一个不起眼的封装悄悄锁定。当你为电路板的空间和散热焦头烂额时，SOP8封装的MOS管可能是那个“甜蜜点”。但你真的了解那八只“海鸥翼”引脚里，流淌的不仅是电流，更是决定效率与可靠性的核心密码吗？今天，我们就彻底拆解SOP8 mos管，从引脚定义出发，直抵高密度功率设计的核心。

SOP，即Small Outline Package，是一种经典的表面贴装封装。引脚从两侧引出，呈L字形，宛如海鸥翼。在mosfet领域，SOP-8规格（常简写为SO-8）应用极广。它由PHILIP公司首创，塑料材质，初期因无散热底板，多用于小功率场景。但进化从未停止，由此衍生的TSOP、TSSOP等规格，不断拓宽其功率边界。

聚焦一颗SOP8 mos管，其引脚排布有通用逻辑。对于典型N沟道MOS管，三个核心引脚是栅极（G）、漏极（D）和源极（S）。在SOP8封装中，为降低电阻和电感，D和S常会复用多个引脚，G则单独引出。其余引脚可能是空脚（NC）或连接至至关重要的内部散热衬垫——这是理解其性能跃升的关键。

谈引脚，必谈功率与散热。MOS管的导通损耗和开关损耗化为热量，而SOP8的小体积既是高密度优势，也是散热挑战。标准SO-8的热阻是其瓶颈。因此，引脚设计不仅是电气通道，更是散热路径。多引脚并联，意在同时降低电阻和导出热量。
正因如此，一线大厂对标准SOP8进行了颠覆性改造。瑞萨的LFPAK封装，在与SO-8兼容的外形下，实现了接近D-PAK的散热性能。威世的Power-PAK SO-8更为激进，通过内部铜夹带和底部裸露焊盘，在标准占位面积内大幅压降热阻。其Polar PAK技术更是革命性的双面散热设计，将电流密度提升至传统SO-8的两倍。安森美的SO-8扁平引脚和WDFN8封装，则通过结构优化，显著降低了导通与驱动损耗。

这些改进万变不离其宗：在兼容外形下，通过铜夹带、裸露焊盘等创新，同步攻击Rds(on)和热阻两大要害。这意味着，在同样的PCB面积上，你能获得性能更强的MOS管，直接拉升终端产品的功率密度与可靠性。
那么，如何用好它？贴片焊接是关键。PCB焊盘必须严格按数据手册设计。对于带底部散热焊盘的型号，对应PCB焊盘需足够大，并用多个过孔连接至内层地或电源层，构建高效热通路。回流焊曲线需确保底部大焊盘充分焊接，避免空洞。手工焊接则需热风枪均匀加热，防止局部过热损伤。

从PD快充的同步整流，到电动工具的电机驱动，再到智能家居的电源管理，SOP8 MOS管无处不在。它的进化史，就是一部封装如何从“封装”变为“性能放大器”的历史。如今选型，看参数更要读懂封装背后的散热与工艺语言。
当你下次拿起这颗小小的SOP8 MOS管，它的每一只引脚，都凝聚着平衡功率、空间与成本的极致智慧。在通往更高能效的路上，封装的战役，胜负已不止于硅片之上。
