mosfet等效电路图详解

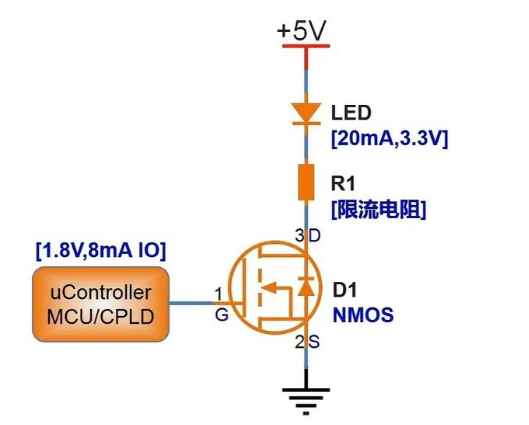

很多人画功率mosfet的等效电路图，只画“一个开关+一个电阻”。可一旦放进半桥、全桥或开关电源里跑起来，波形往往就不讲情面：换流时电流尖峰从哪来？关断时电压爬升为什么这么快？明明电流已经下来了，为什么器件却像“还没来得及阻断”？

这些现象，很多时候不是mosFET“本体不行”，而是你忽略了等效电路图里那只并联的寄生二极管（体二极管/本征二极管），以及它在动态过程中的复杂行为。

下面就从“寄生二极管动态特性”这个角度，把功率MOSFET的等效电路图讲透一点，让你回头看波形时更有抓手。

先把等效电路图“看对”：它不是一条通道

参考功率MOSFET的结构与等效电路，你至少要同时记住三件事：

• 器件的几乎每一部分都存在电容（这些电容会成为dv/dt的通道）

• MOSFET还并联着一个二极管（体二极管/本征二极管）

• 从某个角度看，它还存在一个寄生晶体管（在严苛动态条件下可能被触发）

这篇文章只聚焦第二点：寄生二极管。但第一点会一直“伴随出现”——因为二极管的动态问题，往往正是被dv/dt、di/dt放大出来的。

寄生二极管被低估的一面：它有雪崩能力，但不是无限的

功率MOSFET结构中附带的本征二极管具有一定的雪崩能力，工程上通常用两类指标来表达：

• 单次雪崩能力

• 重复雪崩能力

材料里给了一个很典型的风险链条：当反向di/dt很大时，二极管会承受一个速度非常快的脉冲尖刺，它有可能进入雪崩区；一旦超越其雪崩能力，就有可能把器件打坏。

这句话翻译成设计语言就是：体二极管不是“只负责续流”的理想二极管，它在快速换向时会承受强瞬态应力，必须被当作可靠性风险点来评估。

为什么动态特性复杂：反向恢复让“阻断”不再干脆

很多人对PN结二极管的理解停留在“正向导通、反向阻断”。但材料明确指出：仔细研究时，它的动态特性相当复杂，和这种简单概念并不相同。

其中最关键的现象是反向恢复：

当电流迅速下降时，二极管有一阶段会失去反向阻断能力，这段过程就是反向恢复时间。

也就是说，在你以为它已经该“关断”的那一瞬间，它还会短暂地继续导电。对快开关应用而言，这个窗口期非常敏感——因为功率MOSFET的dv/dt及di/dt能力常以每纳秒（而不是每微秒）来衡量，系统不会“等它慢慢恢复”。

材料还补充了另一个容易忽略的点：PN结要求迅速导通时，也会有一段时间并不显示很低的电阻。

这意味着体二极管在“快速导通/快速关断”两端，都可能引入额外的瞬态过程，从而体现在电流尖峰、额外损耗或应力上。

“正向注入”会把事情变复杂：少数载流子会影响MOSFET的动态状态

功率MOSFET常被当作多子器件来理解，但材料提醒：

在功率MOSFET中一旦二极管有正向注入，所注入的少数载流子也会增加作为多子器件的MOSFET的复杂性。

这句话对调试很有用：如果你的系统经历过体二极管的正向导通，那么器件内部的载流子状态已经不同于“纯MOSFET开关”的理想假设。后续的换流、关断、恢复行为更难简单用一两个参数解释，波形也更容易出现“看起来不线性”的应力特征。

所以，很多半桥/全桥里“为什么每次换向都冒尖”的问题，往往并不神秘：你让体二极管先导通过，它带来的动态效应就会参与后续过程。

把动态问题落回等效电路：你看的不是“二极管”，而是“二极管+电容通道”

到这里你会发现，寄生二极管的动态问题从来不是二极管单独造成的，它总在和“内部电容”一起决定瞬态行为。

材料给出的关键提醒是：考虑瞬态性能时，对功率MOSFET器件内部的各个电容（它是dv/dt的通道）都必须予以注意。

为什么这句话跟体二极管动态特性绑得这么紧？

因为换流时电压变化（dv/dt）会通过这些电容形成电流通道，叠加到本来就处于恢复/导通过渡态的二极管上。你在波形上看到的尖刺、振铃、异常应力，往往就是“二极管动态过程 + 电容通道电流”共同作用后的结果。

换句话说：等效电路图里那几只你不愿意细看的电容，常常就是你解释dv/dt现象的入口；而体二极管的反向恢复与雪崩能力，则决定了系统在大di/dt下能否“稳稳换过去”。

真正该如何用这张等效电路图：看清“风险触发条件”

如果只留一句工程结论：

功率MOSFET的等效电路图不是画给考试的，是画给瞬态工况看的。

从寄生二极管动态特性出发，至少要对这些触发条件保持敏感（均来自材料描述的逻辑链）：

• 反向di/dt很大 → 快速脉冲尖刺 → 二极管可能进入雪崩区 → 超出雪崩能力可能损坏

• 电流迅速下降 → 二极管短暂失去反向阻断能力 → 出现反向恢复时间窗口

• 二极管曾正向导通并发生注入 → 少数载流子参与 → MOSFET动态行为更复杂

• dv/dt通过内部电容形成通道电流 → 进一步加剧瞬态应力（尤其在换流与关断阶段）

你会发现，这些都不是“看Rds(on)就够了”的问题；它们要求你回到等效模型，把体二极管与电容当作系统的一部分来理解。

再回头看那张“功率MOSFET剖面与等效电路图”，就会更清楚：并联的寄生二极管不是附赠品，而是一条会在高速开关里反复登场的“第二通路”。它能续流，也可能雪崩；它会导通，也会反向恢复；看起来简单，动态过程却最容易把器件推到应力边缘。
