p沟道mos管导通电路图详解

你是否曾因一个简单的电源开关电路发热严重甚至烧毁MOS管，而反复检查驱动却找不到原因？在电源管理、电平转换这些关键电路中，P沟道mos管扮演着幕后英雄，但若不懂其导通的内在逻辑与隐秘陷阱，设计之路便布满暗礁。今天，我们不谈枯燥理论，就用工程师最熟悉的视角，彻底拆解它的内部构造，看懂那张经典电路图，并掌握它作为电源“守门人”的所有实战要点。

要理解P-mos管如何导通，我们必须先走进它的微观世界。想象一块掺杂浓度较低的N型半导体硅作为衬底，就像一块地基。在这块地基上，用工艺制作出两个高掺杂浓度的P+区，它们就是源极和漏极的“据点”。然后，在源极和漏极之间的区域，覆盖一层极薄的二氧化硅绝缘膜，再在膜上安装铝电极作为栅极。这就是一个P沟道增强型MOS管的基本构造。它的符号中，箭头向外，清晰地指明了它的身份。

关键在于，在栅极未加电压时，源极和漏极这两个P+区与N型衬底之间，形成了两个背靠背的PN结。此时，即使在源漏之间加上电压，也总有一个PN结处于反偏状态，电流无法流通，管子处于截止状态。这就像一道紧闭的闸门。

那么，闸门如何打开？奥秘全在栅极电压上。当我们给栅极G施加相对于源极S更低的电压（即负电压VGS）时，情况开始变化。由于栅极与衬底之间隔着绝缘的二氧化硅层，它们形成了一个电容。栅极的负电压在这个电容上建立了一个电场，方向由衬底指向栅极。这个电场就像一个无形的“推手”，它排斥N型衬底中的多数载流子（电子），同时吸引少数载流子（空穴）向二氧化硅层下表面聚集。

随着栅极负电压的绝对值不断增大，电场强度增强，被吸引到栅极下方的空穴浓度越来越高。当栅极电压低到某个临界值时，这些空穴终于在源极和漏极两个P+区之间连成一片，形成一条可导电的“沟道”。这个临界电压，就是P-MOS管的开启电压（阈值电压，Vth）。一旦沟道形成，源极和漏极之间就有了电流通路，MOS管进入导通状态。

这里有一个非常实用且重要的特性：对于P-MOS管，栅极电压越低（负得越多），沟道就越“厚”，导通电阻（Rds(on)）就越小。你可以把它想象成水闸开得越大，水流阻力越小。但电场强度与距离平方成反比，当电压低到一定程度后，继续降低电压对加厚沟道的效果就不明显了，因为衬底中负离子的“退让”越来越难。因此，数据手册中给出的导通电阻，通常对应一个推荐的栅源驱动电压。

在实际应用中，工程师们发现一个便利之处：为了简化电路，P-MOS管的衬底（Body）通常会在内部与源极（S）连接在一起。这样一来，当源极接电源正极（VCC）时，栅极相对于源极的电压，在初始状态下就已经是0V或正电压（如果源极电压更高），这实际上使管子预先处于一个更容易截止的状态。应用时，我们只需要将栅极拉低到一个足够的负压（通常是地GND或更低），就能可靠地开启它。这相当于预先形成了一个不能导通的沟道，严格来说带有一点耗尽型的特征，但好处是显而易见的——我们通常不再需要专门生成一个负电源来驱动它，接地就能保证导通，大大简化了驱动电路。

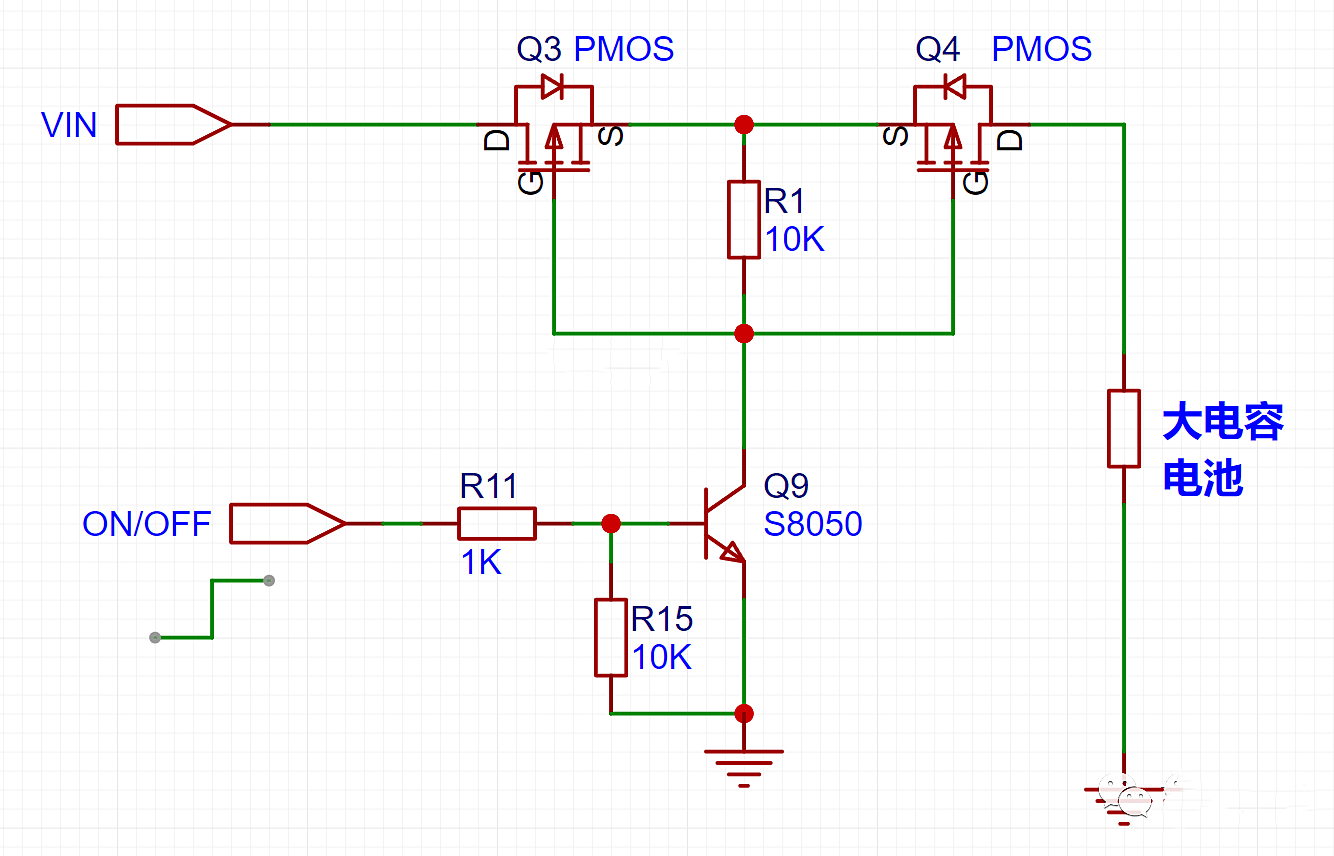

理解了导通原理，我们来看最经典的应用电路图：P-MOS管作为高端电源开关。

在这个电路中，电源VCC接在源极S，负载接在漏极D。栅极G通过一个电阻（常称为栅极驱动电阻）连接到控制信号（如MCU的GPIO）。当控制信号为高电平（比如3.3V或5V）时，栅极电压Vgs ≈ 0V（假设源极接5V电源），小于阈值电压，MOS管截止，负载断电。当控制信号变为低电平（0V）时，栅极电压Vgs = 0V - 5V = -5V，这是一个足够低的负压，MOS管充分导通，电源VCC通过MOS管向负载供电。

这个电路的精妙之处在于“电平转换”能力。控制信号来自微处理器，可能是3.3V系统，而被控制的电源可能是5V甚至12V。由于MOS管的栅极与主电流通路是绝缘的，栅极电压可以高于源极电压（对于P-MOS，是更“正”）。这意味着，我们可以用3.3V的GPIO信号，安全地去控制一个5V电源的通断，而无需担心电平不匹配损坏控制器。这个原理也被广泛用于双向电平转换电路的设计中。

与N沟道MOS管通常用于低侧开关（控制接地）不同，P-MOS管天生适合做高侧开关（控制电源）。这是由它们的导通条件决定的：N-MOS需要栅极高电平导通，适合源极接地的情况；P-MOS需要栅极低电平导通，适合源极接电源的情况。选择哪一种，往往取决于你的电路架构和控制逻辑。

然而，理想的开关并不存在，P-MOS管也有它的“烦恼”，首当其冲的就是寄生电容。栅极与衬底之间的二氧化硅绝缘层，虽然薄到能产生强电场，但也形成了一个实实在在的电容，称为栅源电容（Cgs）和栅漏电容（Cgd）。高品质、低导通电阻的MOS管，其绝缘层更薄，这个寄生电容反而更大，经常达到纳法（nF）级别。

在开关电源等高频应用（数十KHz到数MHz）中，这个电容的影响至关重要。驱动信号是高频方波，具有丰富的交流成分。寄生电容会允许交流电流通过，形成可观的栅极驱动电流。这不仅消耗额外的驱动功率、产生热量，更严重的是，如果驱动能力不足，在信号跳变时，需要时间来“灌满”或“抽空”这个电容，导致栅极电压上升或下降沿变缓。缓慢的开关沿会延长MOS管在放大区（线性区）的停留时间，此时导通电阻很大，会产生严重的开关损耗和发热，甚至使电路无法正常工作。因此，驱动P-MOS管，尤其是用于高频开关时，必须考虑栅极驱动电路的电流输出能力，有时甚至需要专门的栅极驱动IC。

发热的另一个主要来源，就是导通后的沟道电阻本身。电流流过这个电阻，会产生焦耳热（I²R）。所以，在选择P-MOS管用于电源开关时，导通电阻Rds(on)和封装散热能力是两个核心参数。许多功率MOS管内部集成了温度保护功能，当沟道区域的结温超过安全值（通常是150°C）时，会主动关闭管子，温度下降后再恢复。设计时，必须警惕这种保护状态可能引发的系统意外断电。

从内部精巧的电场控制沟道，到电路板上可靠的电源开关，P沟道MOS管完美诠释了如何用微小电压指挥大电流。它不仅仅是原理图中的一个符号，更是连接数字控制与模拟功率的桥梁。下次当你设计一个需要控制电源通断的电路时，不妨优先考虑一下这位“高侧守护者”，理解它的导通图谱，善用它的电平转换优势，并谨慎对待它的寄生电容与发热，你的电源管理设计将会更加稳健和高效。你在使用P-MOS管时，还遇到过哪些意想不到的“坑”？欢迎在评论区分享你的实战经验或困惑，我们一起探讨。
