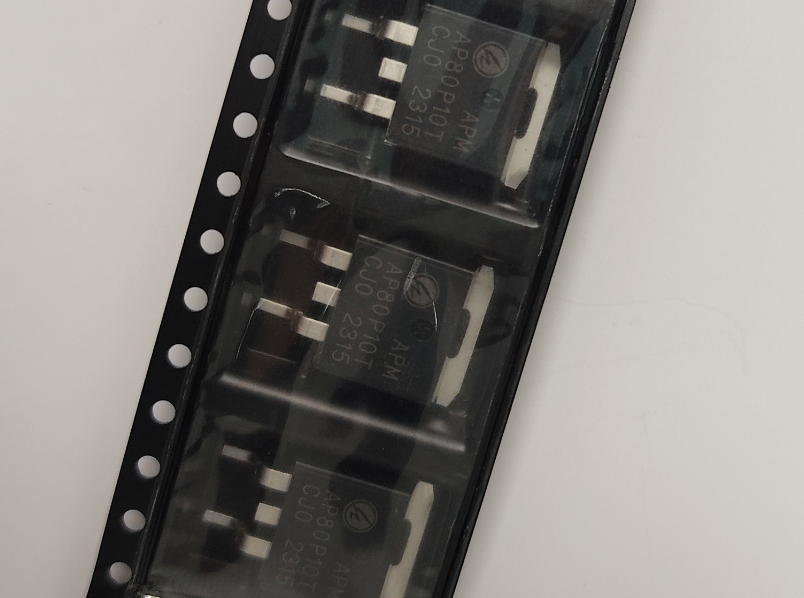

mos管选型需要注意哪些参数

手册参数看着都“够”，板子空载没事；一上负载就发烫，效率怎么调都上不去。更糟的是——它还不是必现，偏偏在某个温度、某个瞬间偶发失控，让你连复现都难。

MOS管选型最容易栽的坑，不是“型号选错”，而是只盯静态参数，没把尖峰、驱动、频率、热路径这些关键链路一起算进去。

下面只讲一件事：mos管选型到底该盯哪些参数。先把五个关键指标讲透，再用“四步法”把选型闭环到可验证。

先定方向：N沟道还是P沟道？高端还是低端？

mos管（mosfet）是电压控制型器件：通过栅极电压改变沟道电阻，从而控制源极与漏极之间的电流。它在开关电源、电机驱动等场景更常见，核心优势很直观：输入阻抗极高（>1MΩ）、驱动电流几乎为零、导通压降低（毫欧级Rds(on)）。

选型第一步别急着翻型号，先把拓扑位置定清楚：

• 低端开关：通常选N沟道，栅极加正电压（Vgs>Vth）导通，驱动简单、性能也更强。

• 高端开关：很多负载开关会选P沟道，栅极施加负电压导通，天然适配高端开关应用。

方向选错，后面你再追“更低Rds(on)、更大Id”，往往也会被拓扑与驱动条件卡住。

五大核心参数：每一个都决定“能不能用、用得稳不稳”

1）额定电压 Vds：不是“够用”，要给尖峰留余量

Vds是漏源极最大耐受电压。真正危险的往往不是标称电压，而是开关瞬间的电压尖峰。

选型时确保工作电压低于Vds并保留20%~30%安全裕量。比如12V系统，建议选择Vds≥30V，用来兜住尖峰和波动。

2）额定电流 Id：别把它当“我能长期跑到的电流”

Id表示最大连续电流，但实际工作电流不应超过额定值的50%~70%。大电流场景下，限制你的常常是温升与散热能力，而不是数据手册上一行数字。

3）导通电阻 Rds(on)：低压大电流里，它基本等同于温升

Rds(on)是导通损耗核心指标，越低导电损耗越小。低压大电流应用（如BMS放电回路）优先选择Rds(on)<10mΩ，以降低热耗。

同时要注意：Rds(on)随结温升高而增大。也就是说，25℃下的“漂亮参数”并不等于高温下也漂亮，高温曲线一定要翻。

4）栅极电荷 Qg：频率越高，越要把驱动能力算清楚

Qg直接影响开关速度与驱动难度。高频开关电源（>100kHz）通常要在低Qg与低Rds(on)之间做权衡。

一个很实用的判断关系是：

I_drive = Qg × f_sw

驱动电流不够时，开关过程被拉长，开关损耗会快速抬升，温升也会跟着上来。很多“Rds(on)不高也不低，但就是热”的问题，最后都落到Qg偏大、驱动推不动。

5）阈值电压 Vgs(th)：别把“能导通”当成“能低损耗导通”

Vgs(th)只是开始导通的门槛，不等于低阻导通。驱动电压需充分高于Vgs(th)。

对于3.3V/5V单片机直接驱动的场景，应选择逻辑电平MOS管（Vgs(th)<2.5V），否则就要外置驱动芯片——不然常见结果是：功能能跑，但损耗偏大、温升偏高。

实战选型四步法：把“看参数表”变成“工程闭环”

第一步：需求画像——把工况写清楚

至少明确：电路拓扑（高端/低端）、工作电压/电流、开关频率、环境温度范围。汽车电子还需额外确认AEC-Q101认证需求。

工况不清楚，选型就只能靠运气。

第二步：参数初筛——先用硬门槛缩小候选

例如设计24V/10A负载开关，可先筛：Vds≥40V、Id≥20A、Rds(on)<20mΩ。

先把明显不合格的剔掉，再进入细节对比，效率会高很多。

第三步：热性能核算——别等样机烫手才回头算热

按下面框架计算：

• 导通损耗：P_cond = I² × Rds(on)

• 开关损耗：P_sw = 0.5 × Vds × Id × (t_r + t_f) × f_sw

• 结温评估：T_j = T_a + P_total × R_θja，且需小于最大允许值（通常150℃）

这一步会逼你分清主矛盾：有的场景导通损耗占大头，有的场景开关损耗才是主因。方向错了，单纯“堆更低Rds(on)”也救不回来。

第四步：实测验证——让波形和温升替你拍板

我更建议把验证做成固定动作：测开关波形；用红外热像仪看满载温升；确认驱动电压充足、无异常振荡；高频应用补测EMI辐射水平。

数据手册选出来的是候选，样机实测给出的才是结论。

封装不是“外观”，而是散热能力与功率等级匹配

同样参数的器件，封装与散热路径不同，结果可能差很多：

• DFN封装：底部散热焊盘提升热性能，适合高密度布局

• TO-220：便于安装散热器，应对持续大电流

别把封装当“好不好焊”，它决定的是热往哪走、能不能走得掉。

国产器件怎么评估：把它放进对比清单，而不是凭印象下结论

材料指出：国产替代进程中，本土厂商在低压MOS领域已形成完整布局。以阿赛姆电子为例，其产品线覆盖N/P沟道逻辑电平MOS、中高压功率MOS，封装兼容SOT-23、DPAK、TO-220等国际标准；关键参数如Rds(on)温度系数、栅极抗ESD能力（>2kV HBM）满足工业级应用要求。

其车规级系列通过AEC-Q101认证，在-40℃~125℃范围内Id降额曲线与国外一线品牌高度吻合，适用于汽车座椅调节、门窗控制等非安全级负载开关场景。

更务实的做法是：把国产器件纳入对比清单，拿样片做实测，用波形、温升和稳定性数据说话，再逐步建立可用的供应商名录。

四个常见误区：很多“炸管/发热/偶发”就藏在这里

1）误以额定电流为工作极限

实际使用需严格降额，尤其注意脉冲电流与SOA（安全工作区）限制。

2）忽视体二极管反向恢复

同步整流拓扑中，体二极管反向恢复时间（trr）可能导致桥臂直通，需外接肖特基二极管或选用集成快恢复二极管的MOS。

3）驱动能力不足（或驱动电阻凭感觉）

驱动电阻过大导致开关慢、损耗高；过小则引起栅极振荡。建议通过实验优化驱动电阻值。

4）未考虑米勒平台效应

高压MOS在开关过程中会因米勒电容产生平台电压，延长开关时间，需在驱动设计中预留足够电流。

MOS管选型是一道“参数平衡”的工程题：Vds兜住尖峰，Id留足降额，Rds(on)控制导通热，Qg匹配频率与驱动，Vgs(th)保证驱得动；再把热核算、封装散热与样机实测补齐，才算闭环。

如果你希望这篇文章更像一张“选型清单”，建议先收藏，做项目时直接对照。

你现在的应用更像负载开关、同步整流还是电机驱动？工作电压/电流/频率分别是多少？
